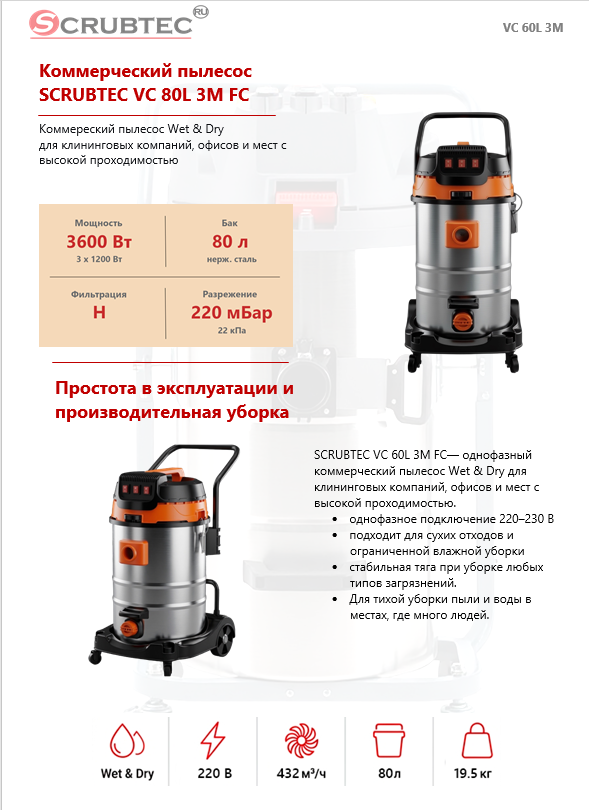

Инструкция Презентация Клик по картинке открывает файл в новой вкладке для скачивания. |
|
 |
 |
|
|
|
|
|
 |
 |
 |

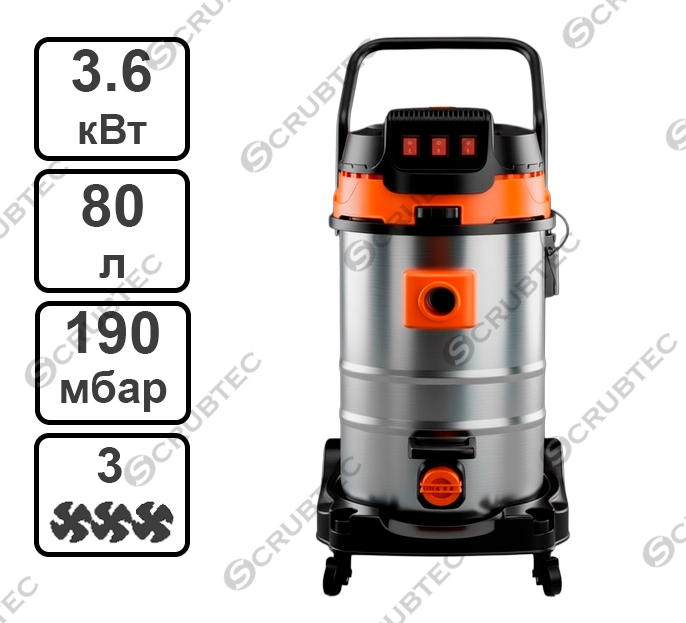

Коммерческий пылесос SCRUBTEC VC 80L 3M FC
SCRUBTEC VC 80L 3M FC — коммерческий пылесос для сухой уборки и сбора небольшого количества жидкости. Модель оснащена тремя вакуумными двигателями, металлическим баком объёмом 80 литров и системой ручной обратной очистки фильтра.
Пылесос предназначен для регулярной уборки складов, торговых помещений, мастерских, производственных и сервисных зон с учётом ограничений по собираемым материалам.
Режим работы
Продолжительность непрерывной работы и необходимые перерывы определяются инструкцией и условиями эксплуатации. При необычном шуме, запахе, перегреве или заметном снижении тяги необходимо выключить прибор и установить причину.
Не допускается длительная работа с засорённым фильтром, забитым шлангом или перекрытым всасывающим отверстием. Кратковременное перекрытие входа допускается только при выполнении штатной процедуры обратной очистки фильтра.
Ключевая конструктивная особенность
Пылесос оснащён металлическим баком на колёсном основании. Для удаления содержимого предусмотрены слив жидкости и опрокидывающаяся конструкция бака.
Поплавковый механизм при достижении предельного уровня жидкости перекрывает всасывающий канал. Двигатели при этом могут продолжать работать. При изменении звука и прекращении всасывания необходимо сразу выключить все двигатели и опорожнить бак.
Система FC позволяет выполнять ручную обратную очистку фильтра штатным механизмом без демонтажа фильтрующего элемента.
Ключевые технические параметры
Двигатели и мощность. Установлены три байпасных вакуумных двигателя суммарной мощностью 3600 Вт.

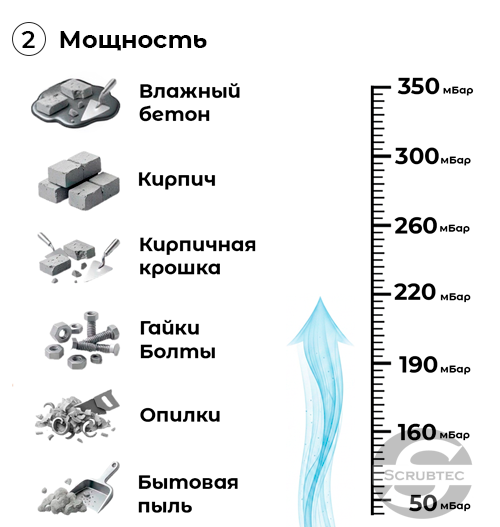

Всасывание. Заявленное разрежение — 22 кПа, или 220 мбар. Воздушный поток — 43,3 л/с, что соответствует приблизительно 156 м³/ч. Фактическое качество сбора зависит от количества включённых двигателей, состояния фильтра, насадки и сопротивления шланга.
Электропитание. Однофазная сеть 220–230 В, 50 Гц. Розетка, питающая линия и удлинитель должны соответствовать нагрузке прибора и требованиям инструкции. Мощность 3600 Вт необходимо учитывать при одновременном подключении другого оборудования к той же линии.
Бак. Металлическая ёмкость объёмом 80 литров. Предусмотрены слив жидкости и опрокидывание для выгрузки отходов. Номинальный объём бака не равен допустимому объёму собираемой жидкости или допустимой массе мусора.
Фильтрация. Используется фильтр тонкой очистки, указанный в комплектации как HEPA. Наличие HEPA-фильтра само по себе не подтверждает класс всего пылесоса для опасной пыли и не отменяет ограничений по собираемым веществам.
Очистка фильтра. Ручная обратная продувка штатным механизмом. Автоматическая очистка по таймеру не заявляется.
Температура материалов. Максимальная температура собираемых материалов — 60 °C. Сбор горящих и тлеющих предметов запрещён.
Размеры и масса. Габариты упаковки — 580 × 510 × 1010 мм. Масса брутто — 19,5 кг. Эти показатели относятся к упакованному изделию.
Шланг и принадлежности. Длина шланга — 2,5 м, диаметр принадлежностей — 38 мм. Длина кабеля питания — 5 м.
Конструктивные особенности и компоновка
Колёсное основание позволяет перемещать пылесос между рабочими зонами. Перед запуском необходимо обеспечить устойчивое положение оборудования и свободный доступ к выключателям. При наличии тормоза колёс его включают на время стоянки.
Бак объёмом 80 литров полезен при сборе объёмных сухих отходов. Частота опорожнения зависит от плотности мусора и условий уборки. Тяжёлые отходы следует удалять до того, как заполненный бак станет трудно безопасно перемещать и опорожнять.
Двигатели управляются отдельными выключателями. Оператор выбирает количество включённых агрегатов по задаче и качеству сбора. Такая схема позволяет менять рабочий режим, но не означает гарантированной возможности эксплуатации при неисправности одного из двигателей.
Шланг закрепляют на штатном всасывающем патрубке. Перед работой проверяют плотность соединения и отсутствие повреждений. Перемещать прибор за кабель или шланг запрещено.
Функция выдува не предусмотрена. Обратная продувка фильтра является отдельной функцией обслуживания и не предназначена для сдувания мусора с поверхностей.
Комплектация
В перечень принадлежностей модели входят:
-
гофрированный всасывающий шланг длиной 2,5 м;
-
две прямые соединительные трубки;
-
универсальная напольная насадка;
-
щелевая насадка;
-
круглая щётка;
-
штатный фильтр тонкой очистки;
-
технический паспорт и инструкция по эксплуатации.
Назначение принадлежностей. Напольная насадка используется для подходящих покрытий. Щелевая насадка предназначена для узких участков и зазоров, круглая щётка — для локального удаления осевшей пыли с поверхностей, допускающих обработку щёткой.
Соединения шланга, трубок и насадок должны быть плотными. Фактический комплект, включая принадлежности для сбора жидкости, необходимо сверять с паспортом и спецификацией поставки.
Области применения
Гостиницы и офисные здания. Уборка коридоров, холлов, подсобных помещений и других рабочих зон подходящими насадками.
Школы и детские сады. Сбор песка, пыли и мелкого мусора в соответствии с установленным порядком уборки.
Медицинские учреждения. Уборка допустимых общих и хозяйственных зон. Применение в помещениях с особыми санитарными требованиями требует отдельной проверки. Наличие HEPA-фильтра не подтверждает пригодность для инфекционных загрязнений.
Магазины и торговые помещения. Уборка проходов, торговых и подсобных зон.
Склады и производственные участки. Сбор разрешённых сухих отходов, не повреждающих бак, фильтр и шланг. При уборке стружки необходимо исключить горячие частицы, искры и опасную металлическую пыль.
Автомойки и СТО. Сбор песка, грязи и небольшого количества жидкости. Всасывание бензина, растворителей и других легковоспламеняющихся веществ запрещено.
Ограничения по применению
Пылесос не является взрывозащищённым. Не допускается сбор взрывоопасных, горящих, токсичных, едких, летучих и радиоактивных веществ, легковоспламеняющихся жидкостей и газов.
Соблюдайте ограничения инструкции для мучной, алюминиевой и угольной пыли. Применение фильтра тонкой очистки не отменяет этих ограничений.
Модель предназначена для сбора небольшого количества жидкости и не заменяет насос для откачки затопленных помещений, бассейнов и резервуаров. Наличие бака 80 л и сливного отверстия не означает возможности непрерывной откачки воды.
Эксплуатационные особенности
Подключение. Проверьте соответствие сети заводской табличке. Используйте исправные розетку и кабель, рассчитанные на нагрузку оборудования. При использовании кабельного барабана полностью размотайте кабель. Защищайте электрические соединения от воды.
Подготовка. Проверьте кабель, шланг, насадку, установку фильтра, крепление моторного блока и закрытие сливной пробки. Убедитесь, что собираемые материалы разрешены инструкцией.
Управление двигателями. Включите необходимое количество двигателей и проверьте качество сбора. При неисправности одного из агрегатов остановите оборудование и обратитесь в сервис.
Контроль жидкости. Перед влажной уборкой проверьте свободу хода поплавка. Снимите мешок-пылесборник, если он установлен, и подготовьте прибор к влажному режиму согласно инструкции. Штатная защита двигателей должна оставаться на месте. При выходе пены или жидкости немедленно выключите все двигатели.
Слив жидкости. Выключите пылесос и выньте вилку из розетки. Подготовьте подходящую ёмкость или разрешённое место слива, откройте сливную пробку и удалите содержимое. После опорожнения проверьте уплотнение и плотно закройте пробку.
Выгрузка сухих отходов. Используйте механизм опрокидывания по инструкции. Перед наклоном обеспечьте устойчивость основания и исключите попадание отходов в моторный блок. Не допускайте неконтролируемого опрокидывания тяжёлого бака.
Очистка фильтра. При снижении тяги выполните ручную обратную продувку в порядке, установленном инструкцией. Перекрывайте вход только кратковременно. Если очистка не помогает, выключите прибор и проверьте заполнение бака, шланг, насадку и фильтр.
Обслуживание фильтрующего элемента. Перед снятием фильтра выключите все двигатели и выньте вилку. Не мойте и не продувайте фильтр внешним источником воздуха без разрешения его изготовителя. Повреждённый фильтр замените. Замена также требуется, если разрешённое обслуживание не восстанавливает его работоспособность.
Хранение. После влажной уборки очистите и просушите бак и подходящие для мытья принадлежности. Не погружайте моторный блок в воду. Храните оборудование в сухом проветриваемом помещении.
Обучение персонала
Инструктаж должен включать управление отдельными двигателями, подготовку к сухой и влажной уборке, работу поплавка, ручную очистку фильтра, слив жидкости и безопасное опрокидывание бака.
К самостоятельной работе допускают после проверки этих навыков. Фиксированное время обучения без учёта опыта оператора и условий работы не устанавливается.

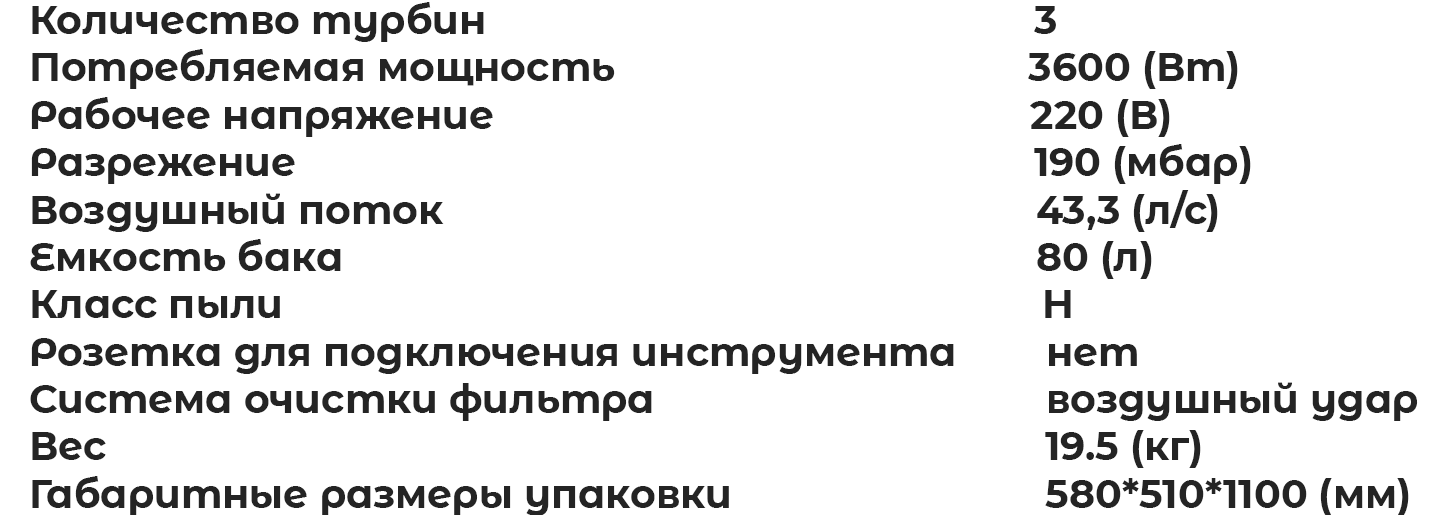

Краткая спецификация SCRUBTEC VC 80L 3M FC
| Параметр | Значение |
|---|---|
| Тип оборудования | Коммерческий пылесос для сухой уборки и сбора жидкости |
| Модель | SCRUBTEC VC 80L 3M FC |
| Электропитание | 220–230 В, 50 Гц, однофазное |
| Количество двигателей | 3 |
| Суммарная мощность | 3600 Вт |
| Заявленное разрежение | 22 кПа / 220 мбар |
| Воздушный поток | 43,3 л/с / около 156 м³/ч |
| Номинальный объём бака | 80 л |
| Материал бака | Металл |
| Тип фильтра | HEPA, согласно комплектации |
| Очистка фильтра | Ручная обратная продувка |
| Функция выдува | Не предусмотрена |
| Слив жидкости | Предусмотрен |
| Опрокидывающийся бак | Предусмотрен |
| Максимальная температура собираемых материалов | 60 °C |
| Длина шланга | 2,5 м |
| Диаметр принадлежностей | 38 мм |
| Длина кабеля питания | 5 м |
| Габариты упаковки, Д × Ш × В | 580 × 510 × 1010 мм |
| Масса брутто | 19,5 кг |
| Условия хранения | Сухое проветриваемое помещение |
- Характеристики поломоечной машины
-
Вес (Кг)19.5
-
Напряжение (В)220
- Характеристики пылесосы
-
Воздушный поток (л/с)43,3
-
Емкость бака (л)80
-
Количество турбин, шт3
- Прочее
-
Длина кабеля (м)5
-
Длина шланга (м)2,5
-
Мощность (Вт)3600
-
Объем (л)80
-
Размер упаковки (Д×Ш×В), мм580х510х1010
-
Разрежение (мбар)220
-
Тип уборкисухая и сбор жидкостей
