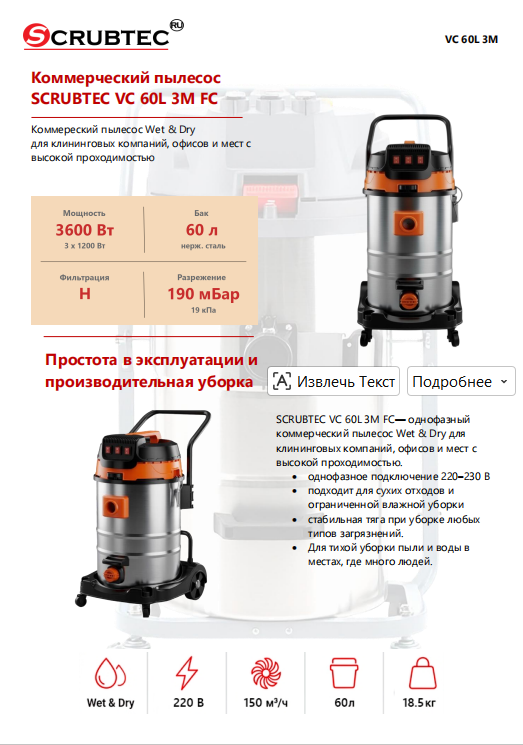

Инструкция Презентация Клик по картинке открывает файл в новой вкладке для скачивания. |
|
 |
 |
|
|
|
|
|
 |
 |
 |

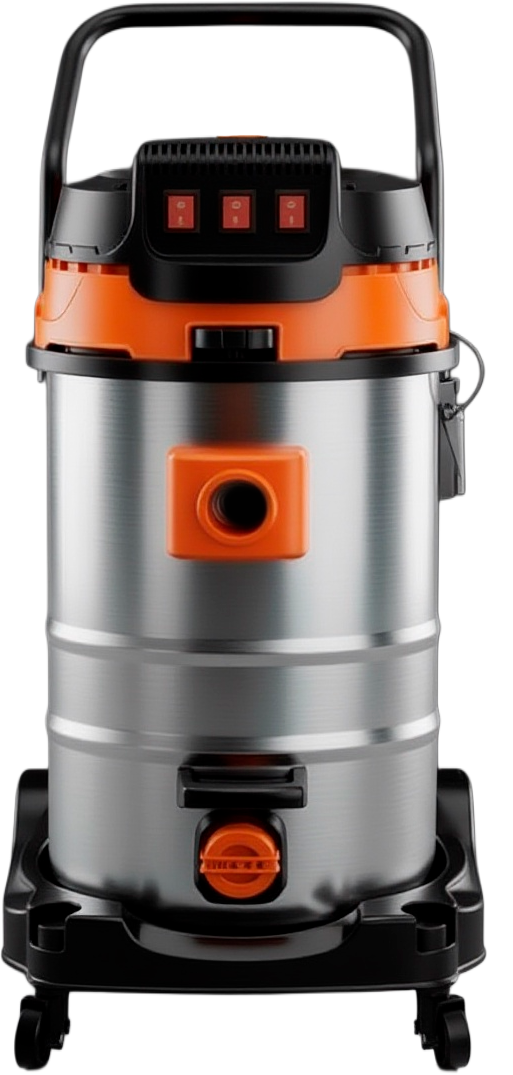

Коммерческий пылесос SCRUBTEC VC 60L 3M FC

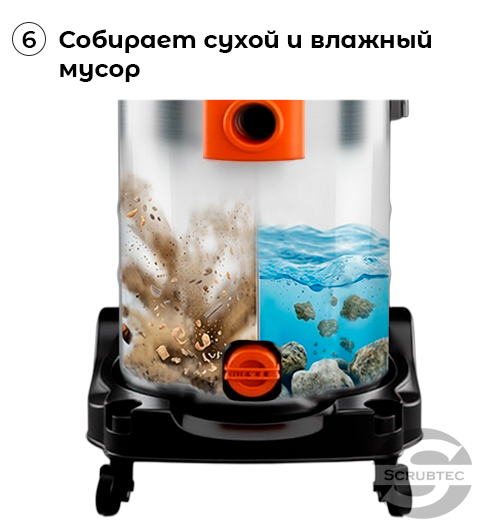

SCRUBTEC VC 60L 3M FC — коммерческий пылесос для сухой уборки и сбора небольшого количества жидкости. Модель оснащена тремя вакуумными двигателями, металлическим баком объёмом 60 литров и системой ручной обратной очистки фильтра.
Пылесос предназначен для регулярной уборки торговых помещений, складов, мастерских, производственных и сервисных зон с учётом ограничений по собираемым материалам.
Режим работы
Продолжительность непрерывной работы и необходимые перерывы определяются инструкцией и условиями эксплуатации. При необычном шуме, запахе, перегреве или заметном снижении тяги необходимо выключить прибор и установить причину.
Не допускается длительная работа с засорённым фильтром, забитым шлангом или перекрытым всасывающим отверстием. Кратковременное перекрытие входа допускается только при выполнении штатной процедуры обратной очистки фильтра.
Ключевые конструктивные особенности
Пылесос установлен на колёсном основании и оснащён ручкой для перемещения. Металлический бак предназначен для накопления сухих отходов и небольшого количества жидкости.
Для опорожнения предусмотрены сливное отверстие и опрокидывающаяся конструкция бака. Перед выгрузкой необходимо выключить все двигатели, вынуть вилку из розетки и установить оборудование в устойчивое положение.
Поплавковый механизм при достижении предельного уровня жидкости перекрывает всасывающий канал. Двигатели при этом могут продолжать работать. При изменении звука и прекращении всасывания необходимо сразу выключить пылесос и опорожнить бак.

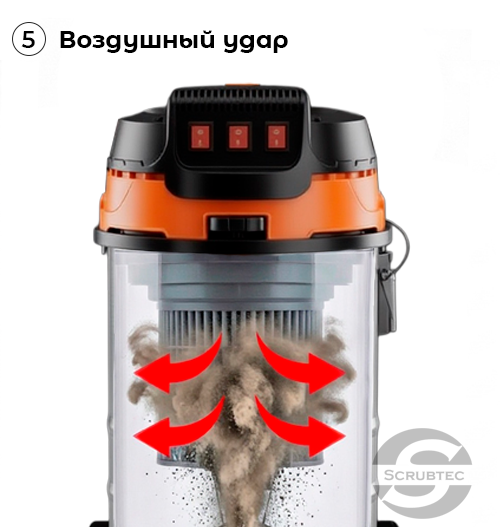

Система FC обеспечивает ручную обратную продувку фильтра штатным механизмом. Она помогает удалять накопившуюся пыль с фильтрующей поверхности без демонтажа картриджа.

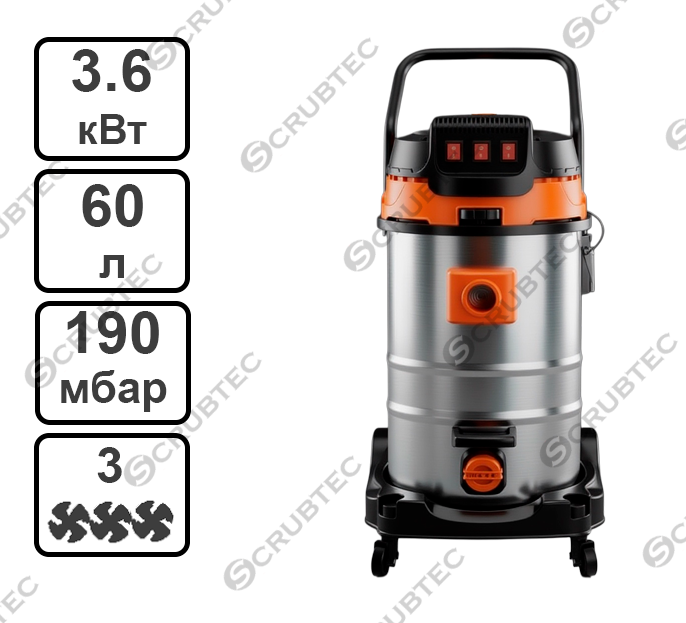

Ключевые технические параметры

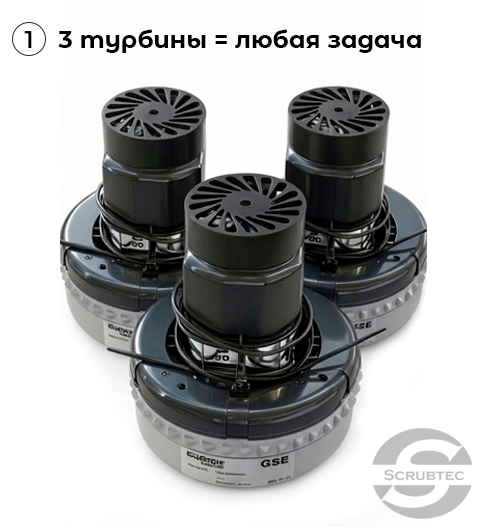

Двигатели и мощность. Установлены три байпасных вакуумных двигателя суммарной мощностью 3600 Вт.

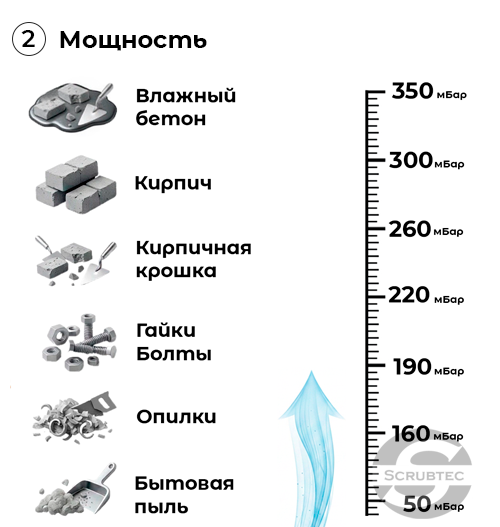

Всасывание. Разрежение — не менее 19 кПа, или 190 мбар. Фактическое качество сбора зависит от количества включённых двигателей, состояния фильтра, насадки и сопротивления шланга.
Электропитание. Однофазная сеть 220–230 В, 50 Гц. При включении всех двигателей номинальный ток составляет ориентировочно 16 А; пусковой ток может быть выше. Розетка, питающая линия и удлинитель должны быть рассчитаны на нагрузку прибора.
Бак. Металлическая ёмкость объёмом 60 литров. Предусмотрены слив жидкости и опрокидывание для выгрузки отходов. Номинальный объём бака не следует считать допустимым объёмом собираемой жидкости или массой загружаемого мусора.
Фильтрация. Используется фильтр тонкой очистки, указанный в комплектации как HEPA, с ручной обратной очисткой. Наличие HEPA-фильтра само по себе не подтверждает класс всего пылесоса для опасной пыли.
Температура материалов. Максимальная температура собираемых материалов — 60 °C. Сбор горящих и тлеющих предметов запрещён.
Размеры и масса. Габариты упаковки — 580 × 510 × 820 мм. Масса брутто — 18,5 кг. Эти значения относятся к упакованному изделию.

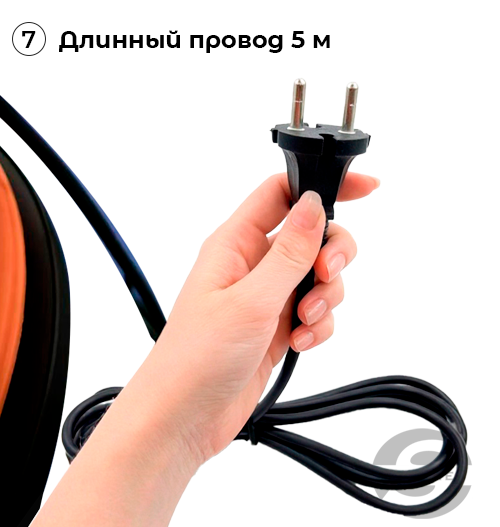

Шланг и кабель. Длина всасывающего шланга — 2,5 м, кабеля питания — 5 м.
Конструктивные особенности и компоновка
Колёсное основание позволяет перемещать пылесос между рабочими зонами. Перед работой необходимо обеспечить устойчивое положение оборудования и доступ к выключателям. При наличии тормоза колёс его включают на время стоянки.
Бак объёмом 60 литров полезен при сборе объёмных сухих отходов. Частота опорожнения зависит от плотности мусора и условий уборки. Не следует заполнять бак до состояния, при котором его невозможно безопасно переместить или опорожнить.
Двигатели управляются отдельными выключателями. Оператор выбирает количество включённых двигателей по задаче и качеству сбора. Такая схема позволяет менять рабочий режим, но не означает гарантированной возможности эксплуатации при неисправности одного из двигателей.
Шланг подключается к штатному всасывающему патрубку. Перед запуском необходимо проверить плотность соединения и отсутствие повреждений. Перемещать прибор за шланг или кабель запрещено.
Функция выдува у этой модели не предусмотрена. Обратная продувка фильтра является отдельной сервисной функцией и не предназначена для сдувания мусора с поверхностей.

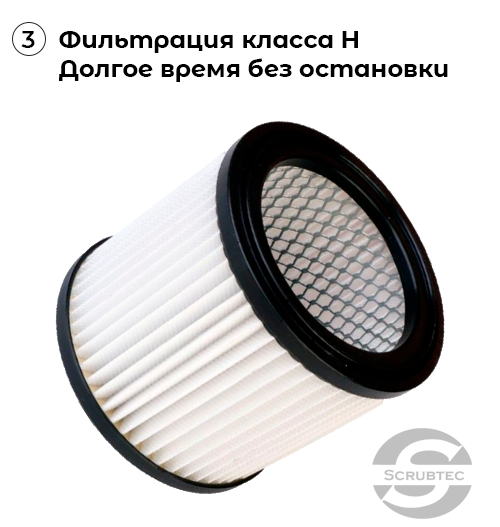

Система фильтрации и очистки
Штатный фильтр. Фильтрующий элемент должен соответствовать модели, быть правильно установлен и не иметь повреждений. Для сухой уборки соответствующие фильтрующие элементы должны быть сухими.
Ручная обратная продувка. При снижении тяги выполните штатную процедуру очистки согласно инструкции. Перекрывайте вход только кратковременно, затем восстанавливайте свободный проход воздуха. Автоматическое включение очистки по таймеру для этой модели не заявляется.
Проверка при падении тяги. Помимо фильтра, проверьте заполнение бака, насадку, шланг и герметичность соединений. Продувка не устранит засор в шланге или подсос воздуха через уплотнение.
Дополнительное обслуживание. Перед снятием фильтра выключите все двигатели и выньте вилку. Очищайте картридж только способом, разрешённым его изготовителем. Не мойте и не продувайте его внешним источником воздуха без соответствующего разрешения.
Повреждённый фильтр необходимо заменить. Замена также требуется, если разрешённое обслуживание не восстанавливает его работоспособность.

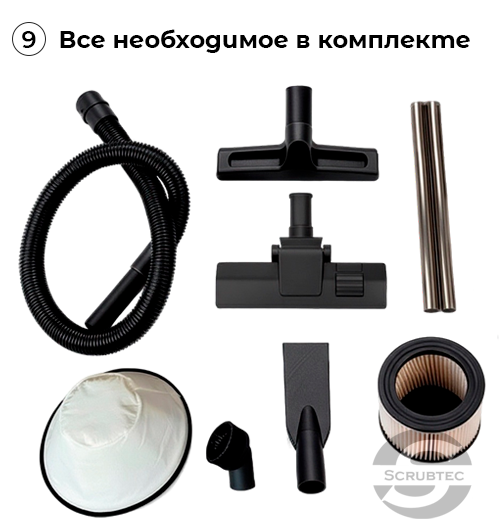

Комплектация
В перечень принадлежностей модели входят:
-
гофрированный всасывающий шланг длиной 2,5 м;
-
две прямые соединительные трубки;
-
универсальная напольная насадка;
-
щелевая насадка;
-
круглая щётка;
-
штатный фильтр тонкой очистки;
-
технический паспорт и инструкция по эксплуатации.
Назначение принадлежностей. Напольная насадка используется для подходящих покрытий. Щелевая насадка предназначена для узких участков и зазоров, круглая щётка — для локального удаления осевшей пыли с поверхностей, допускающих обработку щёткой.
Все соединения шланга, трубок и насадок должны быть плотными. Фактический комплект и принадлежности для сбора жидкости необходимо сверять с паспортом и спецификацией поставки.
Области применения
Гостиницы и офисные здания. Уборка коридоров, холлов, подсобных помещений и других рабочих зон подходящими насадками.
Школы и детские сады. Сбор песка, пыли и мелкого мусора в соответствии с установленным порядком уборки.
Медицинские учреждения. Уборка допустимых общих и хозяйственных зон. Применение в помещениях с особыми санитарными требованиями требует отдельной проверки; наличие HEPA-фильтра не подтверждает пригодность для инфекционных загрязнений.
Магазины и торговые помещения. Уборка проходов, торговых и подсобных зон.
Склады и производственные участки. Сбор разрешённых сухих отходов, не повреждающих бак, фильтр и шланг. При уборке стружки необходимо исключить горячие частицы, искры и опасную металлическую пыль.
Автомойки и СТО. Сбор песка, грязи и небольшого количества жидкости. Всасывание бензина, растворителей и других легковоспламеняющихся веществ запрещено.
Ограничения применения. Пылесос не является взрывозащищённым. Не допускается сбор взрывоопасных, горящих, токсичных, едких, летучих и радиоактивных веществ, легковоспламеняющихся жидкостей и газов. Соблюдайте ограничения инструкции для мучной, алюминиевой и угольной пыли.
Модель не предназначена для откачки затопленных помещений, бассейнов и резервуаров. Наличие большого бака и сливного отверстия не заменяет насосное оборудование.
Эксплуатационные особенности
Подключение. Проверьте соответствие сети заводской табличке. Используйте исправные розетку и кабель, рассчитанные на нагрузку оборудования. Кабель удлинителя на барабане необходимо полностью размотать. Защищайте электрические соединения от воды.
Подготовка. Проверьте кабель, шланг, насадку, установку фильтра, крепление моторного блока и закрытие сливной пробки. Убедитесь, что собираемые материалы разрешены инструкцией.
Выбор режима. Включите необходимое количество двигателей и проверьте качество сбора. При неисправности одного из агрегатов остановите оборудование и обратитесь в сервис.
Сбор жидкости. Проверьте свободу хода поплавка. Снимите мешок-пылесборник, если он установлен, и подготовьте прибор к влажному режиму по инструкции. Штатная защита двигателей должна оставаться на месте. При выходе пены или жидкости немедленно выключите все двигатели.

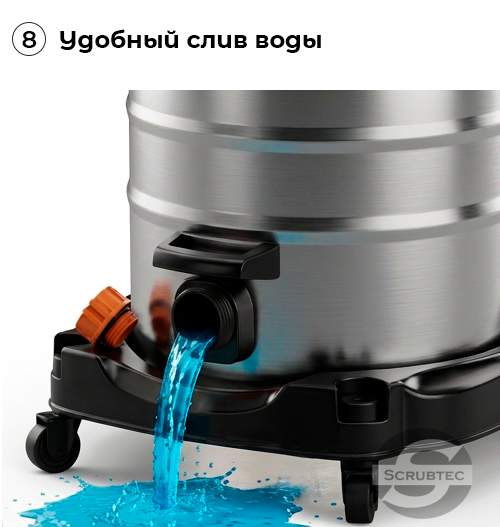

Слив жидкости. Выключите пылесос и выньте вилку. Подготовьте подходящую ёмкость или разрешённое место слива, откройте сливную пробку и удалите содержимое. После опорожнения проверьте уплотнение и плотно закройте пробку.
Выгрузка сухих отходов. Используйте механизм опрокидывания по инструкции. Перед наклоном обеспечьте устойчивость основания и исключите попадание отходов в моторный блок. Не допускайте неконтролируемого опрокидывания тяжёлого бака.
Очистка фильтра. Выполняйте ручную обратную продувку при снижении тяги. Если она не помогает, выключите прибор и проверьте воздушный тракт и фильтр.
Хранение. После влажной уборки очистите и просушите бак и подходящие для мытья принадлежности. Не погружайте моторный блок в воду. Храните оборудование в сухом проветриваемом помещении.
Обучение оператора. Инструктаж должен включать управление двигателями, подготовку к сухой и влажной уборке, работу поплавка, обратную очистку фильтра, слив жидкости и безопасное опрокидывание бака. К самостоятельной работе допускают после проверки этих навыков.

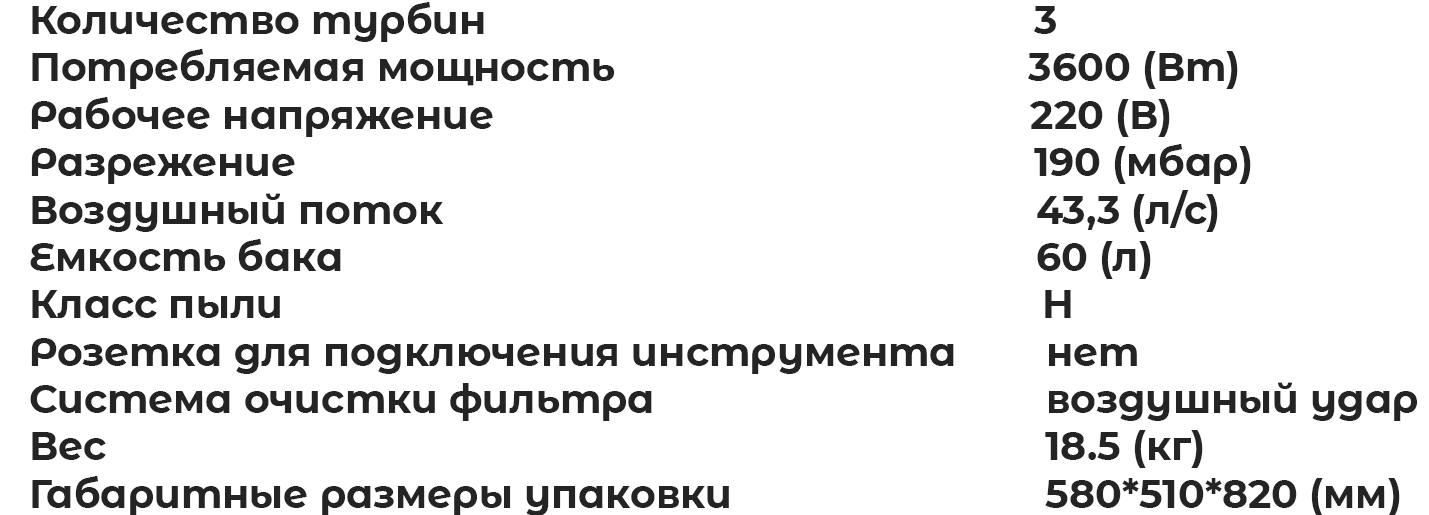

Краткая спецификация SCRUBTEC VC 60L 3M FC
| Параметр | Значение |
|---|---|
| Тип оборудования | Пылесос коммерческий, сухой/влажный (Wet & Dry) |
| Модель | SCRUBTEC VC 60L 3M FC |
| Электропитание | 220–230 В, 50 Гц, однофазное |
| Воздушный поток | 43,3 л/сек (2,6 м3/мин) |
| Количество двигателей | 3 |
| Потребляемая мощность | 3600 Вт |
| Максимальное разрежение | ≥190 мбар (19 кПа) |
| Объём бака | 60 л |
| Диаметр аксессуаров | 38 мм |
| Материал бака | Металл |
| Тип фильтра | HEPA-фильтр (класс H) |
| Макс. температура всасываемых материалов | ≤ 60 °C |
| Габариты упаковки (Д×Ш×В) | 580×510×820 мм |
| Масса брутто | 18,5 кг |
| Система очистки фильтра | Воздушный удар |
| Длина шланга | 2,5 м |
| Длина сетевого провода | 5 м |
| Слив воды | Да |
| Опрокидывающийся бак | Да |
| Условия хранения | Сухое, проветриваемое помещение |
| Страна производства | Китай |
| Комплектация | Пылесос, гофрированный шланг 2,5 м, две прямые трубки, щётка для пыли, щелевая насадка, круглая щётка, HEPA-фильтр (установлен), паспорт, инструкция на русском языке |
- Характеристики поломоечной машины
-
Вес (Кг)18,5
-
Напряжение (В)220
- Характеристики пылесосы
-
Воздушный поток (л/с)43,3
-
Емкость бака (л)60
-
Количество турбин, шт3
-
Система очистки фильтраручная (кнопкой)
- Прочее
-
Диаметр аксессуаров38 мм
-
Длина кабеля (м)5
-
Длина шланга (м)2,5
-
Мощность (Вт)3600
-
Размер упаковки (Д×Ш×В), мм580х510х820
-
Разрежение (мбар)190
-
Тип уборкисухая и сбор жидкостей
-
