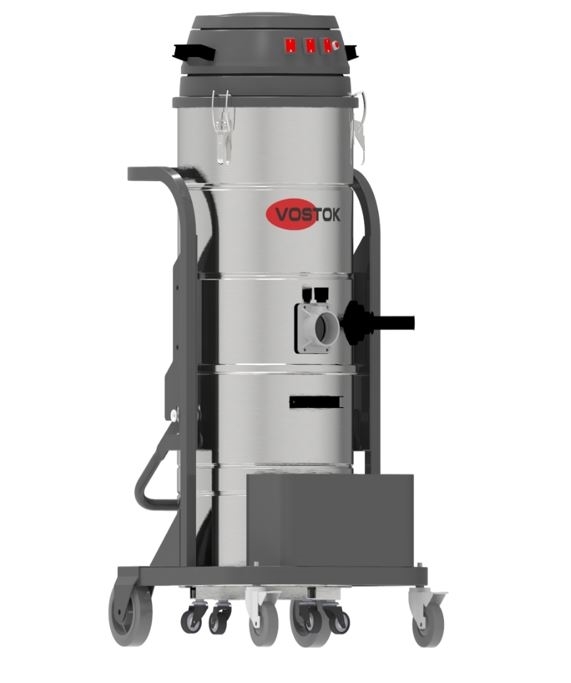

Промышленный однофазный пылесос VOSTOK IVS PDW-L HEPA фильтр (P/N: CTR-153) Ручная импульсная очистка
|
• Сервисные центры по всей России
• Выезд сервисного инженера
• Монтаж оборудования и станков
|
 |

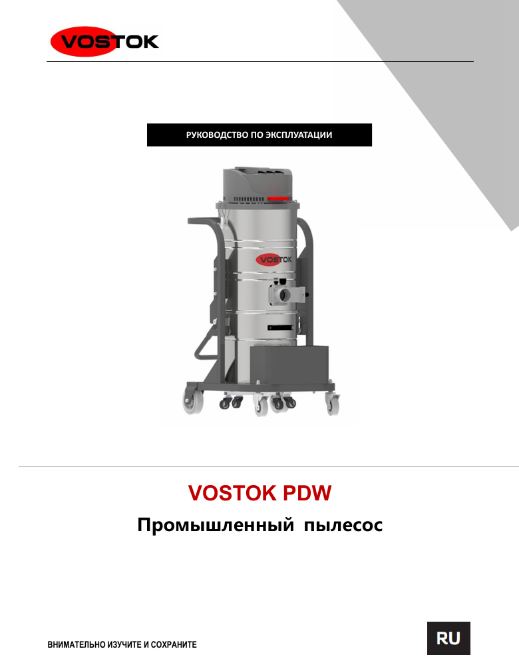

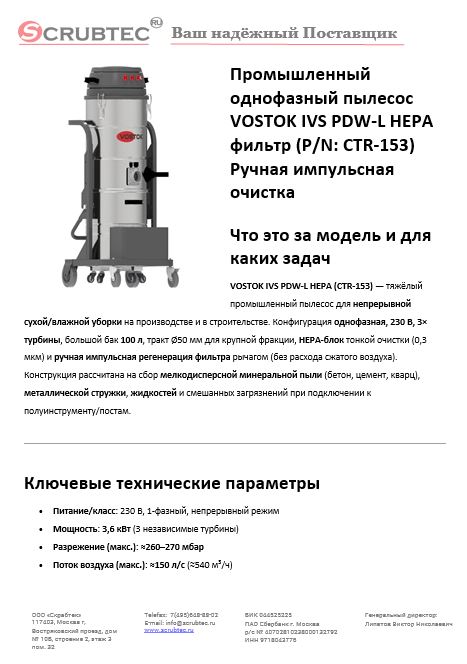

Инструкция и презентация
Клик по картинке открывает файл в новой вкладке. Кнопка ниже — для скачивания.
Что это за модель и для каких задач
VOSTOK IVS PDW-L HEPA (CTR-153) — тяжёлый промышленный пылесос для непрерывной сухой/влажной уборки на производстве и в строительстве. Конфигурация однофазная, 230 В, 3× турбины, большой бак 100 л, тракт Ø50 мм для крупной фракции, HEPA-блок тонкой очистки (0,3 мкм) и ручная импульсная регенерация фильтра рычагом (без расхода сжатого воздуха). Конструкция рассчитана на сбор мелкодисперсной минеральной пыли (бетон, цемент, кварц), металлической стружки, жидкостей и смешанных загрязнений при подключении к полуинструменту/постам.
Ключевые технические параметры
- Питание/класс: 230 В, 1-фазный, непрерывный режим
- Мощность: 3,6 кВт (3 независимые турбины)
- Разрежение (макс.): ≈260–270 мбар
- Поток воздуха (макс.): ≈150 л/с (≈540 м³/ч)
- Бак: 100 л, сталь, быстросъёмная тележка
- Тракт/аксессуары: Ø50 мм, комплект насадок для пола/щелей, хромированные трубки
- Фильтрация: основной звёздчатый полиэстер + HEPA-кассеты (комплект 3 шт., тонкая фильтрация до 0,3 мкм)
- Очистка фильтра: ручная импульсная (рычагом) — встряска/пульс без остановки
- Габариты ориентировочно: ≈720×760×1520 мм
- Уровень шума: ≈76 дБ(А)
- Мокрая уборка: да (контроль уровня, слив)
- Номинальная ширина принадлежностей: 50 мм
Примечание: линейка PDW-L имеет варианты фильтров с различной площадью (типично 25 000–40 000 см²) и комплектации. Версия CTR-153 — HEPA + ручная импульсная очистка;
Обоснование стоимости (из чего состоит «премия» модели)
- Тяговый запас и производительность: 3× турбины дают стабильное разрежение/поток на длинных трассах Ø50 мм и при работе «на мешок/бак» со смешанной фракцией.
- HEPA-каскад: улавливание мелкодисперсных частиц до 0,3 мкм повышает качество воздуха и снижает вторичное пыление в цехе/на объекте.
- Ручная импульсная регенерация: быстрый «пульс» рычагом очищает фильтр без остановки и без компрессора — меньше простоя и ниже TCO по сравнению с пневморегенерацией.
- Тяжёлая механика: бак 100 л на тележке, стальная кинематика, тракт Ø50 мм — ресурс при абразивной пыли и стружке.
- Универсальность: одна машина закрывает сухую/влажную уборку, крупную и мелкую фракции, работу от постов и «после станка».
Области применения
- Строительство/ремонт: шлифование бетона/стяжек, штробление, резка с образованием минеральной пыли.
- Металлообработка: токарные/фрезерные участки, сбор металлической стружки (сухой), очистка постов.
- Производственные/склады: уборка проходов, зон погрузки, проливов (влажная уборка).
- Преподготовка поверхностей: уборка «после строителей» перед грунтованием/окраской.
- Сервисные подрядчики: объектная уборка смешанных загрязнений единой машиной.
Результат/ценность (количественно)
- Сокращение простоев на очистку фильтра: до 20–40 мин/смену
Благодаря ручной импульсной регенерации оператор не останавливает работу и не снимает картридж — рычагом восстанавливается проходимость фильтра. - Рост фактической производительности уборки: +15–25 %
За счёт устойчивого потока на Ø50 и меньшего «затыкания» фильтра на минеральной пыли. - Снижение затрат на расходники: −10–30 %
HEPA-блок работает в паре с моющимся/обдуваемым основным фильтром; мешки требуются не во всех задачах, что уменьшает OPEX. - Чистота воздуха и качество отделки
HEPA-ступень сокращает вторичное пыление → меньше дефектов при последующих операциях (окраска, склейка, монтаж).
Численные эффекты приведены как ориентиры из реальных внедрений сопоставимых систем на сменном режиме 6–8 ч.
Сколько оборудования заменяет и экономия труда
- Заменяет: связку «строительный пылесос + ручная встряска/обдув фильтра + отдельная машина под влажную уборку». Здесь всё в одном корпусе 100 л, с Ø50 и HEPA.
- Экономит труд: в бригаде из 2 человек (оператор+подсобник) переход на PDW-L HEPA часто позволяет сократить до 0,5 человеко-смены на выносе мусора/смене мешков/обслуживании фильтра, сохраняя качество.
- Стабильность на посту: при подключении к шлиф/рез-инструменту оператор работает автономно, без «вторых рук» на уборке.
Обучение персонала (при частой смене операторов)
- Время ввода: 15–30 минут.
- Ключевые навыки:
- выбор/установка фильтра и HEPA-кассет;
- использование рычага импульсной очистки по индикаторам тяги/визуально;
- правила влажной уборки (контроль уровня, слив, просушка фильтра);
- подбор насадок Ø50 и безопасная работа со стружкой/минеральной пылью.
Конструкция и комплектация
- Силовой модуль: 3 турбины независимого включения (ресурс при частичных нагрузках).
- Схема фильтрации:
- основной звёздчатый полиэстер повышенной площади (типично 25 000–40 000 см², моющийся/обдуваемый);
- HEPA-блок (комплект кассет 3 шт., 0,3 мкм) после основной ступени;
- ручная импульсная очистка рычагом без остановки двигателя.
- Бак и шасси: 100 л, тележка с фиксацией бака, ударопрочные ролики, стояночный тормоз.
- Тракт Ø50 мм: усиленные муфты, комплект насадок для пола (ширина 600–700 мм), щелевые/круглые, хромированные трубки.
- Электрика: однофазная 230 В; защита от перегрузки; кабель промышленного класса.
Эксплуатация, расходники и сервис
Расходники и оснастка
- Основной фильтр (звёздный полиэстер) — моющийся/обдуваемый;
- HEPA-кассеты (комплект из 3 шт. для CTR-153);
- Пакеты/мешки (по задаче; при HEPA+звёздном фильтре во многих случаях можно работать без мешка);
- Шланги и насадки Ø50 мм, при необходимости — антистатические версии.
Регламент обслуживания
- Визуальный контроль фильтра и восстановление рычагом по мере падения тяги (обычно 1–3 раза/час при «тяжёлой» пыли).
- Периодическая мойка/просушка основного фильтра (по графику объекта).
- Контроль герметичности уплотнений/муфт; осмотр колёс/тележки.
- При влажной уборке — контроль уровня в баке и своевременный слив; после — просушка фильтрующих элементов.
Сервисопригодность
- Доступ к фильтрам и турбинному модулю без специнструмента;
- Наработка до ТО зависит от пыли/сменности (ориентировать по падению разрежения, состоянию HEPA-кассет и графику ППР цеха).
Краткая спецификация (для ТЗ/тендера)
|
Параметр |
Значение (CTR-153, ориент.) |
|
Тип |
Промышленный пылесос, сухая/влажная уборка |
|
Питание |
230 В, 1-фазный |
|
Мощность |
3,6 кВт (3 турбины) |
|
Разрежение макс. |
≈260–270 мбар |
|
Поток воздуха макс. |
≈150 л/с (≈540 м³/ч) |
|
Бак |
100 л, сталь, тележка |
|
Фильтрация |
Звёздчатый полиэстер + HEPA-кассеты (3 шт.) |
|
Очистка фильтра |
Ручная импульсная (рычаг), без компрессора |
|
Тракт |
Ø50 мм (комплект принадлежностей) |
|
Уровень шума |
≈76 дБ(А) |
|
Габариты (Д×Ш×В) |
≈720×760×1520 мм |
|
Масса |
~в диапазоне 70–80 кг (в зависимости от комплектации) |
Для финального ТЗ зафиксируйте требуемую площадь основного фильтра (25 000/40 000 см²), состав HEPA-набора, список аксессуаров и длину шланга.
Часто задаваемые вопросы (FAQ)
Чем «ручная импульсная» лучше обычной встряски?
Импульс рычагом создаёт более резкий отрыв пыли от складок, чем мягкая встряска; это быстрее восстанавливает тягу и не требует отдельного вибромодуля.
Нужен ли компрессор для регенерации?
Нет. В CTR-153 очистка — механическая (рычаг), без пневмоимпульса.
Можно ли работать без мешков?
В большинстве строительных/производственных задач — да (звёздный фильтр + HEPA). Для особо опасной пыли и/или по требованиям охраны труда используйте герметичные мешки/пакеты.
Подойдёт ли для стружки и жидкости?
Да: Ø50-тракт пропускает стружку, бак 100 л рассчитан на влажную уборку при соблюдении контроля уровня. После жидкости — сушить фильтры.
Как часто менять HEPA?
По индикации падения тяги и визуальному осмотру, обычно при интенсивной работе — раз в 6–12 мес. Основной полиэстер моется/обдувается и служит дольше
.
- Характеристики поломоечной машины
-
Вес (Кг)78
-
Напряжение (В)220-240
- Характеристики пылесосы
-
Вес, кг78
-
Воздушный поток (л/с)150
-
Емкость бака (л)80
-
Класс пылиL
-
Количество турбин, шт3
-
Рабочее напряжение (В)220-240
-
Разрежение, мбар270
-
Система очистки фильтраНет
- Прочее
-
Напряжение (В)220
-
Объем бака, л80
-
Площадь фильтра (см2)40000
-
Уровень шума дБ(А)72
