Поломоечная машина TOR JH-660

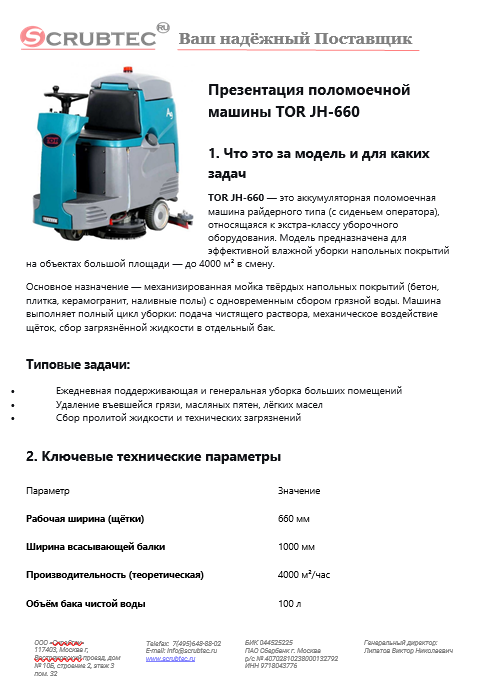

Презентация

Клик по картинке открывает файл в новой вкладке. Кнопка ниже — для скачивания.

1. Что это за модель и для каких задач

TOR JH-660 — аккумуляторная поломоечная машина райдерного типа (с сиденьем оператора), относящаяся к экстра-классу уборочного оборудования.
Модель предназначена для эффективной влажной уборки напольных покрытий на объектах большой площади — до 4000 м² в смену.

Основное назначение
Механизированная мойка твёрдых напольных покрытий (бетон, плитка, керамогранит, наливные полы) с одновременным сбором грязной воды.
Машина выполняет полный цикл уборки:

• подача чистящего раствора

• механическое воздействие щёток

• сбор загрязнённой жидкости в отдельный бак

Типовые задачи

• ежедневная поддерживающая и генеральная уборка больших помещений

• удаление въевшейся грязи, масляных пятен, лёгких масел

• сбор пролитой жидкости и технических загрязнений

2. Ключевые технические параметры

• Рабочая ширина (щётки): 660 мм

• Ширина всасывающей балки: 1000 мм

• Производительность (теоретическая): 4000 м²/час

• Объём бака чистой воды: 100 л

• Объём бака грязной воды: 110 л

• Тип щёток: дисковые (2 шт.)

• Диаметр одной щётки: 330 мм

• Скорость вращения щёток: 1800 об/мин

• Давление прижима щётки: 96 г/см²

• Питание: 24 В (2×12 В АКБ)

• Ёмкость АКБ: 150 А·ч (C5)

• Время работы от 1 заряда: 3–4 часа (до 5 часов в ECO MODE)

• Максимальная скорость: 5 км/ч

• Максимальный угол подъёма: 30% (≈16,7°)

• Потребляемая мощность: 0,8–2,2 кВт

• Габариты (Д×Ш×В): 1320×720×1270 мм

• Вес нетто (без жидкостей): 320 кг

• Материал корпуса: ударопрочный пластик

• Страна производства: Китай

• Гарантия: 6–12 месяцев

Особенности конструкции

• Корпус и баки из ударопрочного пластика

• Трёхступенчатый вакуумный двигатель Ametek с раздельными воздуховодами

• Функция ECO MODE для экономии заряда

• Сигнализация переполнения бака для грязной воды

• Плавная регулировка подачи моющего раствора

• Регулировка давления прижима щёток

• Привод движения — электромотор, управление педалью

3. Обоснование стоимости

Стоимость TOR JH-660 на российском рынке варьируется в диапазоне 295 000 – 902 000 рублей в зависимости от комплектации и поставщика.

Факторы, формирующие цену

Тип аккумуляторов

• VRLA GEL (гелевые) — стандартная комплектация

• Lithium (литиевые) — удорожание, увеличенный ресурс

Комплектация

• зарядное устройство (входит в базовую поставку)

• 2 щётки средней жёсткости (в некоторых поставках)

• падодержатель + пады

• резиновые лезвия для всасывающей балки

Гарантийные обязательства
от 6 до 12 месяцев в зависимости от продавца

Анализ стоимости

Машина позиционируется в нижней части ценового сегмента райдерных поломоечных машин.
При сопоставимых характеристиках европейские аналоги (Fimap, IPC, Comac) стоят на 40–70% дороже.

Ближайший аналог — итальянская Fimap MG 85 B (рабочая ширина 750 мм, баки 115/110 л) — предлагается по цене от 1 100 000 рублей.

Вывод
Стоимость TOR JH-660 обусловлена китайским происхождением, однако заявленные характеристики и оснащение соответствуют классу оборудования для объектов до 5000 м².

4. Области применения

Торговые центры и гипермаркеты
Большие открытые пространства, высокая проходимость

Склады и логистические центры
Бетонные полы, наличие технических загрязнений

Производственные цеха
Масляные пятна, стружка, высокая интенсивность использования

Аэропорты и вокзалы
Пассажирские зоны, необходимость быстрой и качественной уборки

Паркинги
Сложные загрязнения (масла, шинная пыль)

Бизнес-центры и офисы
Зоны общего пользования, холлы, коридоры

Выставочные залы
Деликатные покрытия, необходимость идеальной чистоты

Ограничения

• Не предназначена для уборки ковровых покрытий

• Требует ровных твёрдых полов без серьёзных перепадов высоты

• Не работает на открытых площадках в дождливую погоду

5. Результат и ценность (количественный анализ)

Производительность в реальных условиях

Заявленная теоретическая производительность — 4000 м²/час

С учётом манёвров и объезда препятствий → 2500–3000 м²/час

8-часовая смена с заменой воды и подзарядкой → до 18 000–20 000 м²/смена

Пример расчёта
Для уборки супермаркета площадью 10 000 м² потребуется около 3–3,5 часов чистого времени работы.

Замена ручного труда и экономия ресурсов

Что заменяет одна машина TOR JH-660

• Скорость уборки:
  ручная — 300–500 м²/час
  TOR JH-660 — 2500–3500 м²/час

• Персонал на 5000 м²:
  ручная — 3–5 уборщиц
  TOR JH-660 — 1 оператор

• Время на 5000 м²:
  ручная — 10–15 часов
  TOR JH-660 — 1,5–2 часа

• Физическая нагрузка:
  ручная — высокая
  TOR JH-660 — минимальная (сидя)

Экономия трудозатрат на 10 000 м²/день

• Ручная уборка: 4 уборщицы × 8 часов = 32 человеко-часа

• Механизированная: 1 оператор × 3 часа (уборка) + 1 час обслуживания = 4 человеко-часа

Эффект
Одна машина заменяет до 5 уборщиц при сохранении и повышении качества уборки.

6. Обучение персонала

Сложность освоения: низкая (оценка 2/5)

Структура обучения (рекомендованный план)

• Теория — 30 минут
  устройство машины, органы управления, ТБ

• Практика (сухая) — 30 минут
  движение без воды, повороты, торможение

• Практика (с водой) — 1 час
  залив воды, работа щёток, слив грязной воды

• Самостоятельная работа — 1 смена
  под присмотром наставника

Время выхода на плановую производительность
1–2 рабочих дня для оператора без специальной подготовки.

Факторы лёгкости обучения

• Интуитивная панель управления — несколько кнопок, понятные пиктограммы

• Педальное управление движением — аналогично автомобилю или электрокару

• Индикаторы уровня воды, сигнализация переполнения

• Русскоязычная маркировка органов управления (у большинства поставщиков)

Смена оператора

При увольнении или болезни оператора новый сотрудник осваивает управление за 1–2 часа инструктажа.
Простои при смене персонала не превышают половины рабочей смены.

7. Конструкция и комплектация

Основные узлы (структурная схема)

Райдерная часть

• сиденье оператора

• педаль газа (скорость)

• рулевое управление

Моющий модуль

• 2 дисковые щётки (диам. 330 мм)

• регулировка прижима (макс. 96 г/см²)

• плавная подача моющего раствора

Вакуумный модуль

• всасывающая балка (1000 мм)

• 3-ступенчатый двигатель Ametek

• съёмные резиновые лезвия

Система баков

• бак чистой воды (100 л)

• бак грязной воды (110 л) — съёмный

Энергосистема

• 2 АКБ 12В/150Ач (VRLA GEL)

• внешнее зарядное устройство

Полная комплектация

• Поломоечная машина JH-660 — 1 шт (базовая рама с узлами)

• Щётка дисковая средней жёсткости — 1–2 шт (зависит от поставки)

• Падодержатель — 1 шт

• Пад — 1 шт

• Всасывающая балка в сборе — 1 шт (с резиновыми лезвиями)

• Резиновые лезвия (запасные) — 2 шт (комплектуется не всегда)

• Аккумулятор 12В 150Ач (GEL) — 2 шт

• Зарядное устройство — 1 шт (внешнее, 24В)

• Сгон для слива воды — 2 шт

• Инструкция по эксплуатации — 1 шт (желательно запросить на русском)

Особенности конструкции

• Ударопрочный пластик корпуса — не ржавеет, легче стали, не требует окраски

• Съёмный бак грязной воды — упрощает слив и промывку

• Раздельные воздуховоды вакуумного двигателя — холодный воздух охлаждает мотор, горячий отводится наружу (увеличение ресурса)

• ECO MODE — снижение мощности щёток и всасывания для экономии заряда

8. Эксплуатация, расходники и сервис

Ежедневное обслуживание (после смены)

1. Слив и промывка бака грязной воды

2. Очистка бака чистой воды (слив остатков раствора)

3. Снятие и промывка резиновых лезвий всасывающей балки

4. Очистка всасывающего фильтра (под краном)

5. Постановка машины на зарядку

Еженедельное обслуживание

• Проверка и очистка щёток от намотавшегося мусора

• Проверка уровня электролита (для GEL-аккумуляторов не требуется, для AGM — нужно)

• Осмотр резиновых лезвий на износ (замена при потере эластичности)

Ежемесячное обслуживание

• Смазка подвижных узлов педали и рулевой колонки

• Проверка герметичности шлангов и соединений

Расходные материалы

• Дисковая щётка (полипропилен)
  ресурс 200–300 часов
  стоимость 3 000–6 000 руб./шт.

• Пад (белый, красный, чёрный)
  ресурс 50–100 часов
  стоимость 500–1 500 руб./шт.

• Резиновые лезвия (комплект)
  ресурс 100–150 часов
  стоимость 1 500–3 000 руб./компл.

• Аккумуляторы (VRLA GEL)
  ресурс 500–700 циклов
  стоимость 30 000–50 000 руб./компл.

• Всасывающий фильтр
  ресурс 500–1000 часов
  стоимость 1 000–2 000 руб./шт.

Годовые эксплуатационные затраты (при 5 часах работы в день)

• Расходники (щётки + лезвия): ~20 000–30 000 руб.

• Амортизация АКБ (замена раз в 2 года): ~20 000 руб./год

• Моющие средства: зависит от расхода (0,1–0,3 л/100 м²)

Сервисное обслуживание

• Гарантия производителя: 6 месяцев

• Некоторые продавцы: до 12 месяцев

Рекомендации

• Авторизованных сервисных центров TOR в РФ мало

• Большинство ремонтов выполняют сторонние организации по ремонту клинингового оборудования

• Наиболее критичный узел — вакуумный двигатель Ametek (замена ~15 000–25 000 руб.)

9. Краткая спецификация (для ТЗ / тендера)

• Тип машины: аккумуляторная, райдер

• Тип щёток: дисковые (2 шт.)

• Рабочая ширина щёток: 660 мм

• Ширина всасывания: 1000 мм

• Производительность (теоретическая): 4000 м²/час

• Бак чистой воды: 100 л

• Бак грязной воды: 110 л

• АКБ: 24 В / 150 А·ч (VRLA GEL)

• Время работы: 3–4 ч (до 5 ч в ECO MODE)

• Скорость: 5 км/ч

• Угол подъёма: 30%

• Мощность: 0,8–2,2 кВт

• Габариты: 1320×720×1270 мм

• Вес (без жидкостей): 320 кг

• Система дозирования моющего средства: нет

• Подметальное устройство: нет

• ECO MODE: да

• Индикация переполнения: да

• Материал корпуса: пластик (ударопрочный)

• Питание зарядного: 220В

• Страна производства: Китай

• Гарантия: 6–12 месяцев

10. Часто задаваемые вопросы

1. Какая максимальная площадь уборки за одну зарядку?

При непрерывной работе на оптимальной скорости машина очищает до 12 000–14 000 м² за 3–3,5 часа.
В режиме ECO MODE (до 5 часов) — до 18 000–20 000 м² без подзарядки.

При уборке больших площадей обычно требуется долив чистой воды и слив грязной.

2. Можно ли использовать машину на неровных полах?

Допускаются неровности до 5–10 мм на 1 метр. Система подвески щёток и всасывающей балки копирует небольшие перепады.

При значительных неровностях (выбоины, пороги более 1 см) возможно снижение качества осушения пола.
Для сильнопрофильных поверхностей используйте щётки с более жёстким ворсом.

3. Как часто менять резиновые лезвия?

Ресурс — 100–150 часов работы.
При 5-часовом рабочем дне — примерно 1 раз в месяц.

Признаки износа:

• остаются полосы воды после проезда

• шум всасывания становится прерывистым

• влажные следы по краям рабочей полосы

4. Машина работает от розетки 220В?

Нет. Это полностью автономная аккумуляторная машина с бортовым напряжением 24В.
Зарядное устройство (входит в комплект) подключается к 220В, но во время уборки машина не связана с сетью.

Это позволяет работать на любых объектах без ограничений по длине кабеля.

5. Можно ли использовать машину зимой на холодных складах?

Стандартное исполнение рассчитано на температуры от 0°C до +40°C.

Ограничения при отрицательных температурах:

• вода может замёрзнуть в баках и шлангах

• резиновые лезвия дубеют, теряя эластичность

• ёмкость АКБ снижается (до –40% при –10°C)

Если уборка на холоде — частая задача, заказывайте опцию с подогревом или используйте специальные низкотемпературные аккумуляторы.

6. Подходит ли машина для пандусов и наклонных поверхностей?

Максимальный угол подъёма — 30% (примерно 16,7°).
Стандартные пандусы для инвалидных колясок (уклон 8–12%) — безопасны.

При превышении уклона возможно оголение всасывающей балки и потеря осушения пола.

7. Как получить инструкцию на русском языке?

Рекомендуется запросить русскоязычную инструкцию у продавца при покупке.

Если она не входит в комплект, обратитесь к официальным поставщикам TOR в России.
Использование онлайн-переводчика для китайской или английской версии не рекомендуется из-за риска неточностей.
