Поломоечная машина SCRUBTEC HR‑70S Li / SCRUBTEC HR‑70S Gel

Описание:

Поломоечная машина SCRUBTEC HR‑70S Li представляет собой аккумуляторную дисковую поломоечную машину класса Ride‑on (с сидячим оператором) повышенной производительности, предназначенную для профессиональной влажной уборки твёрдых напольных покрытий на крупных промышленных, складских, логистических и общественных объектах. Модель относится к сегменту тяжёлого оборудования с двумя щётками и увеличенными баками, спроектированного для интенсивной многосменной эксплуатации на площадях свыше 10 000 м². Благодаря литиевой аккумуляторной батарее (две батареи по 12 В, 100 Ач, соединённые последовательно, общее напряжение 24 В) машина обеспечивает автономную работу до 4 часов (в зависимости от режима) с возможностью быстрой зарядки, совмещая высокую производительность уборки с комфортом оператора и минимальными затратами на обслуживание.

Ключевой конструктивной особенностью SCRUBTEC HR‑70S Li является двухщёточная система – две вращающиеся щётки диаметром по 550 мм каждая, которые обеспечивают вдвое большую площадь контакта с поверхностью и повышенную производительность. Интегрированная система «вымыл – собрал» объединяет мощное механическое воздействие, систему точной подачи чистящего раствора и высокоэффективный вакуумный всасывающий механизм с широким резиновым скребком для полного сбора отработанной воды. Увеличенный объём баков (85 л чистой и 90 л грязной воды) позволяет работать длительное время без остановок на дозаправку, что критически важно при уборке больших площадей. Регулируемое давление щётки (до 25 кг) обеспечивает адаптацию к любым типам покрытий – от чувствительных эпоксидных полов до грубого бетона. Машина оснащена сиденьем оператора и удобным рулевым управлением, что снижает утомляемость при длительной работе.

Ключевые технические параметры

Поломоечная система SCRUBTEC HR‑70S Li оснащена двумя независимыми электродвигателями: двигатель щёток мощностью не указан в прайсе, но для аналогичных моделей – ориентировочно 2×? – однако в описании указано, что машина работает с двумя щётками, и привод обеспечивает вращение обеих щёток. Мощность двигателя всасывания составляет 500 Вт, что создаёт мощное разрежение для надёжного сбора грязной воды. Питание осуществляется от литиевой аккумуляторной батареи 24 В, 100 Ач (две батареи по 12 В, соединённые последовательно). Время непрерывной работы составляет 3–4 часа в зависимости от интенсивности эксплуатации и типа покрытия. Время полной зарядки – 4–5 часов (для лития).

Ширина очистки составляет 800 мм (за счёт двух щёток), что позволяет эффективно обрабатывать широкие проходы и открытые пространства за один проход. Диаметр каждой щётки – 350 мм. Ширина скребка – 1000 мм, что значительно превышает ширину очистки и гарантирует полный сбор отработанной воды без пропусков даже при манёврах. Производительность уборки достигает 4600 м²/ч, что делает машину оптимальным выбором для объектов площадью от 10 000 м² и выше.

Бак для чистой воды имеет объём 85 литров, бак для регенерированной (грязной) воды – 90 литров. Больший бак для грязной воды спроектирован с учётом увеличения объёма за счёт моющих средств и смываемых загрязнений.

Давление щёток на поверхность регулируется и составляет до 25 кг (исправление: в прайсе указано «25 бар», но согласно технической документации и аналогичным моделям это давление в килограммах силы), что обеспечивает эффективную очистку даже сильно загрязнённых полов.

Габаритные размеры оборудования составляют 1450×1100×1200 мм, масса брутто – 230 кг, что обеспечивает устойчивость и отличную проходимость.

Конструктивные особенности и компоновка

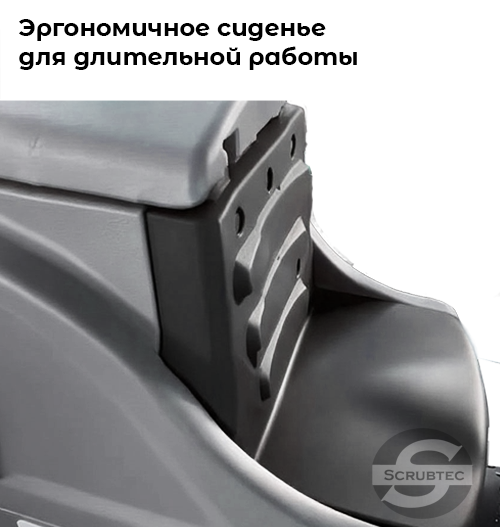

Модель SCRUBTEC HR‑70S Li построена на прочной сварной раме из стали с защитным порошковым покрытием, устойчивым к коррозии и механическим повреждениям. Колёсная база оснащена большими поворотными колёсами и тормозными механизмами для фиксации машины в статическом положении при обслуживании. Машина оборудована комфортным сиденьем оператора и рулевым управлением, что позволяет работать длительное время без усталости. Эргономичная панель управления с защищёнными от влаги элементами обеспечивает интуитивно понятное управление всеми функциями.

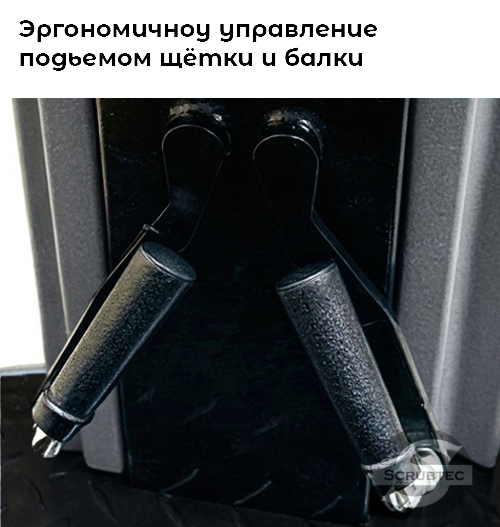

Управление машиной осуществляется с помощью удобных переключателей на рулевой колонке: независимые выключатели для включения щёток и всасывания, регулятор подачи воды с плавной настройкой, индикатор уровня заряда батареи, а также рычаги движения вперёд/назад. Предусмотрена защита от случайного включения и автоматическое отключение при отпускании рычага безопасности. Машина оснащена электромагнитным тормозом, предотвращающим самопроизвольное движение на уклонах.

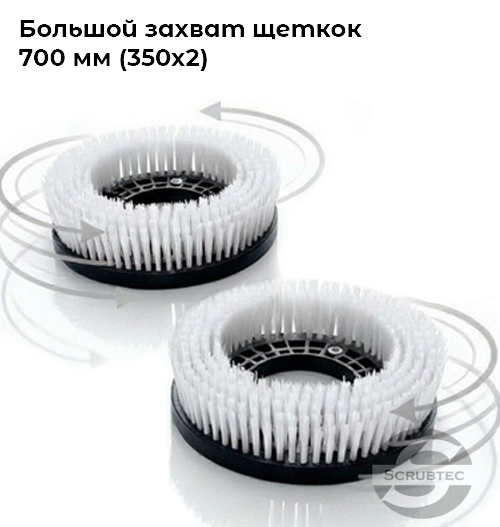

Щёточный узел представляет собой два дисковых механизма с быстросъёмными креплениями, позволяющими заменять щётки без использования инструментов. Давление щёток на поверхность регулируется гидравлическим или пружинным механизмом, что обеспечивает адаптацию к различным типам покрытий – от гладкой плитки до грубого бетона. Две щётки работают синхронно, создавая широкую зону очистки и повышая производительность.

Скребковый узел состоит из двух резиновых лезвий (переднего и заднего), которые образуют вакуумную камеру для сбора грязной воды. Лезвия легко снимаются для очистки и замены. Ширина скребка 1000 мм заметно больше ширины очистки, что гарантирует захват всей смытой воды даже при работе с перекрытием или на неровных полах. Оптимальный угол установки лезвий – 45° к поверхности, что обеспечивает максимальную эффективность всасывания.

Всасывающий патрубок и шланги выполнены из износостойких материалов, устойчивых к воздействию моющих средств и абразивным частицам.

Система подачи воды и сбора отходов

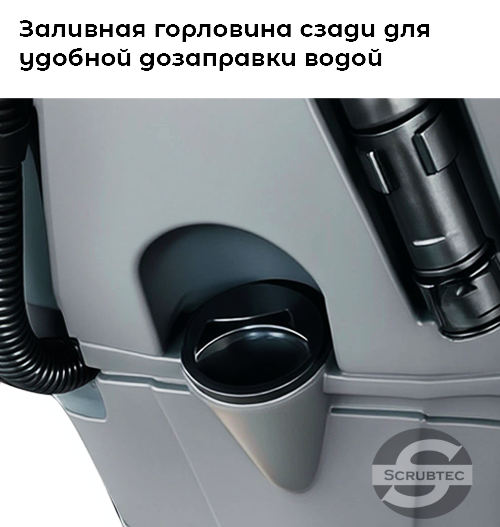

SCRUBTEC HR‑70S Li оборудована раздельными баками для чистой и грязной воды. Бак для чистой воды (85 л) имеет удобную заливную горловину с фильтром для предотвращения попадания крупных частиц в систему подачи. Подача воды на щётки осуществляется через регулируемый клапан, позволяющий точно дозировать расход моющего раствора в зависимости от степени загрязнения. Благодаря увеличенному объёму бака оператор может мыть до 4000 м² без дозаправки водой.

Бак для грязной воды (90 л) оснащён поплавковым клапаном, который автоматически отключает всасывающий двигатель при достижении максимального уровня, предотвращая перелив и повреждение мотора. Оба бака съёмные, что упрощает их опорожнение и промывку. Конструкция баков предусматривает удобные ручки для переноски и сливные отверстия с пробками.

Система вакуумного всасывания построена на байпасном двигателе мощностью 500 Вт, создающем разрежение, достаточное для полного сбора воды и мелкого мусора. Скребок шириной 1000 мм эффективно собирает отработанную воду со всей ширины очистки, оставляя поверхность практически сухой.

Комплектация

Базовая комплектация SCRUBTEC HR‑70S Li включает следующий набор:

• Две дисковые щётки (стандартные, полипропиленовые)

• Резиновый скребок (комплект лезвий, установленный на машину)

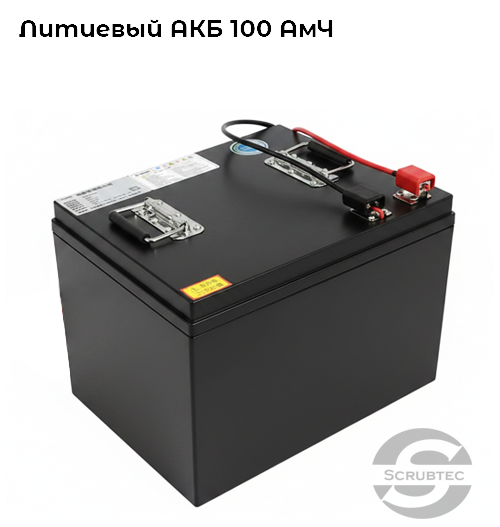

• Литиевая аккумуляторная батарея 24 В 100 Ач (две батареи по 12 В, соединённые последовательно)

• Зарядное устройство (для литиевых батарей)

• Шланг для подачи воды и соединительные элементы

• Технический паспорт изделия

Инструкция по эксплуатации поставляется на русском языке. Дополнительная техническая документация и консультации по эксплуатации доступны у официального дилера.

Области применения

Благодаря высокой производительности, большим бакам и двухщёточной системе, SCRUBTEC HR‑70S Li находит применение в широком спектре отраслей:

• Крупные производственные цеха и логистические центры – регулярная влажная уборка бетонных, плиточных и полимерных полов на площадях свыше 10 000 м².

• Гипермаркеты и торговые комплексы – поддержание гигиенического состояния проходов и выставочных зон с высокой проходимостью.

• Аэропорты, вокзалы, выставочные павильоны – уборка обширных общественных пространств с интенсивным движением.

• Предприятия пищевой и фармацевтической промышленности – мойка полов в цехах и складских зонах с жёсткими санитарными требованиями.

• Автомойки и станции технического обслуживания – удаление воды, масел и грязи с рабочих поверхностей.

Ограничения по применению. Оборудование предназначено для влажной уборки гладких и твёрдых покрытий. Запрещается использование для сбора крупного строительного мусора, жидкостей с температурой выше 40°C, агрессивных химических реагентов (кислот, растворителей), а также для работы на ковровых покрытиях. Не допускается эксплуатация во взрывоопасных средах. Запрещается всасывание легковоспламеняющихся, токсичных, едких или радиоактивных веществ.

Эксплуатационные особенности и расходники

Эксплуатация SCRUBTEC HR‑70S Li требует соблюдения следующих условий:

1. Зарядка аккумулятора – подключение зарядного устройства к сети 220–230 В с заземлением. Зарядка должна производиться в сухом проветриваемом помещении при температуре от +5°C до +30°C. Время полного заряда литиевой батареи составляет 4–5 часов. Для продления срока службы литиевой батареи не допускайте её полного разряда – заряжайте машину после каждого использования продолжительностью более 30 минут. При длительном хранении (более месяца) производите подзарядку до 50–80% ёмкости не реже одного раза в месяц. Использование неоригинального зарядного устройства запрещено.

2. Подготовка к работе – перед включением необходимо проверить уровень чистой воды, убедиться в чистоте бака для грязной воды, проверить состояние щёток и лезвий скребка. Убедитесь, что бак грязной воды пуст, а фильтр-поплавок чист и установлен на место. Очистите пол от крупного мусора. Использование машины с повреждёнными щётками или изношенными лезвиями снижает качество уборки и может повредить поверхность.

3. Режимы работы – благодаря раздельному управлению можно использовать только всасывание (например, для сбора воды после мойки) или только щётки (для сухого подметания) при выключенной подаче воды. Рекомендуемая скорость движения при уборке – 4–6 км/ч. При работе на наклонных поверхностях (уклон не более 5%) двигайтесь медленно. При появлении избыточной пены (от моющего средства) добавляйте пеногаситель в бак чистой воды – попадание пены в двигатель всасывания может вывести его из строя.

4. Контроль уровня воды – поплавковый клапан автоматически отключает всасывание при заполнении бака грязной воды; это нормальное явление. Рекомендуется регулярно сливать грязную воду и промывать бак чистой водой для предотвращения образования осадка и неприятных запахов. Опорожняйте бак грязной воды после каждого использования.

5. Замена расходников – дисковые щётки подлежат замене при износе щетины (длина ворса менее 1,5 см, обычно каждые 150–300 часов работы в зависимости от абразивности пола). Резиновые лезвия скребка заменяются при потере эластичности, появлении зазубрин или царапин – в среднем раз в 100–200 часов работы. Все замены производятся без использования инструментов.

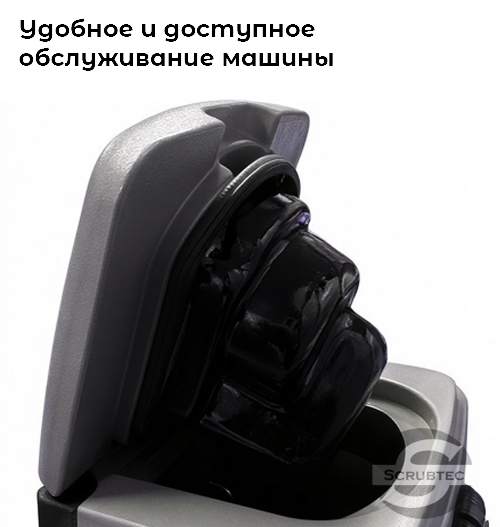

6. Чистка и обслуживание – после каждой работы необходимо опорожнить и промыть оба бака (температура воды не выше 60°C), очистить скребок от остатков грязи, протереть корпус влажной тканью. Не используйте струю воды под давлением для мытья машины – это может повредить электронные компоненты. Еженедельно проверяйте и очищайте фильтр на заливной горловине бака чистой воды, а также снимайте и промывайте поплавковый фильтр в баке грязной воды. Периодически (раз в 3–6 месяцев) производите смазку подшипников щёточных узлов, проверяйте затяжку крепёжных соединений и состояние изоляции проводов. При наработке более 250 часов проверяйте состояние щёток электродвигателей (длина угольных щёток должна быть не менее 10 мм – при износе замените).

7. Условия хранения – машина должна храниться в сухом отапливаемом помещении с температурой выше 0°C. Перед хранением слейте всю воду из баков, поднимите щёточные узлы и скребок (во избежание деформации лезвий), оставьте крышку бака грязной воды приоткрытой для вентиляции. Литиевую батарею храните при заряде 50–80% в прохладном месте. Запрещается перегибать и тянуть за силовой кабель, а также хранить машину с полными баками.

8. Обучение персонала – сложность обучения оценивается как средняя (из-за большего размера и сидячего управления); время введения в должность составляет 30–40 минут. Критическими навыками являются: управление машиной (рулевое управление, педали, рычаги), регулировка подачи воды и давления щёток, замена щёток и лезвий скребка, опорожнение баков, выполнение ежедневного обслуживания. Благодаря интуитивно понятным органам управления и устойчивой конструкции оператор быстро осваивает работу.

Краткая спецификация (для формирования технического задания и тендерной документации)

SCRUBTEC HR‑70S Li – поломоечная машина для влажной уборки с литиевой батареей и двумя щётками

Комплектация поставки:

Поломоечная машина, две дисковые щётки, резиновый скребок (комплект лезвий), литиевая аккумуляторная батарея (24 В, 100 Ач), зарядное устройство для литиевых батарей, шланг и фитинги, технический паспорт, инструкция по эксплуатации на русском языке.
