Поломоечная машина SCRUBTEC HR‑70S Gel / SCRUBTEC HR‑70S Li

Поломоечная машина SCRUBTEC HR‑70S GEL / Li

Описание

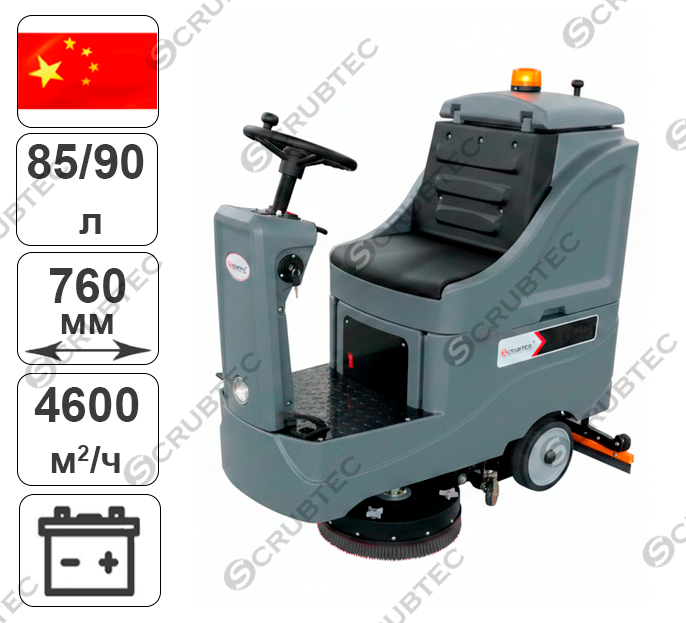

SCRUBTEC HR‑70S — аккумуляторная дисковая поломоечная машина с сиденьем оператора и рулевым управлением. Предназначена для профессиональной влажной уборки твёрдых водостойких полов на складских, торговых, производственных и общественных объектах.

Модель выпускается в двух исполнениях: GEL — с гелевой аккумуляторной системой и Li — с литиевой аккумуляторной системой. Тип батареи определяет требования к зарядному устройству, зарядке и хранению. Продолжительность автономной работы зависит от установленной АКБ, её состояния и режима уборки.

Две дисковые щётки механически отделяют загрязнения от покрытия. Моющий раствор поступает в рабочую зону, а водосборная балка и всасывающая система направляют отработанную жидкость в отдельный бак.

Объём бака чистой воды составляет 85 л, бака грязной воды — 90 л. Сиденье оператора позволяет выполнять уборку протяжённых маршрутов без постоянного сопровождения машины пешком.

Ключевые технические параметры

• Тип оборудования: аккумуляторная дисковая поломоечная машина с сиденьем оператора.

• Количество дисковых щёток: 2.

• Аккумуляторная система: 24 В, 100 А·ч; тип — GEL или Li по исполнению.

• Мощность двигателя всасывания: 500 Вт.

• Ширина всасывающей балки: 1100 мм.

• Теоретическая производительность: до 4600 м²/ч.

• Объём бака чистой воды: 85 л.

• Объём бака грязной воды: 90 л.

• Усилие прижима щёток: 25 кгс, приблизительно 245 Н.

• Габаритные размеры по карточкам: 1450×1100×1200 мм.

• Указанная в карточках масса: 230 кг; состав массы необходимо уточнять при поставке.

Значение 25 кгс характеризует усилие прижима щёток. Обозначение «25 бар» для этого параметра некорректно.

Теоретическая производительность используется для сравнения оборудования. Фактическая выработка будет зависеть от планировки, препятствий, загрязнённости пола, перекрытия проходов и остановок на заправку, слив и обслуживание.

Рабочую ширину, диаметр щёток и мощность их привода необходимо проверять по документации конкретного исполнения. Расходники подбирают по установленному щёточному узлу и типу крепления.

Время работы и зарядки определяют по паспортам аккумуляторной системы и зарядного устройства. Одинаковая заявленная ёмкость GEL и Li не означает одинаковую автономность или продолжительность зарядки.

Конструктивные особенности и компоновка

Машина объединяет место оператора, рулевое управление, ходовую часть, двухдисковый щёточный узел, систему подачи раствора и вакуумного сбора воды.

Щётки подбирают по материалу пола и характеру загрязнений. Для чувствительных покрытий необходимо проверить допустимую жёсткость щетины или абразивность пада. Перед обработкой нового покрытия рекомендуется выполнить пробную уборку небольшого участка.

Водосборная балка оснащается сменными резиновыми лезвиями. Качество сбора воды зависит от их состояния, регулировки балки, герметичности шлангов и чистоты всасывающего тракта. Универсальный угол установки лезвий для всех условий не задаётся: настройку выполняют по инструкции и проверяют по результату уборки.

Расположение органов управления и наличие дополнительных функций определяются исполнением машины. Перед работой оператор должен освоить движение вперёд и назад, торможение, повороты, управление рабочими узлами и штатную остановку.

Перевозка пассажиров запрещена. Работать следует с предусмотренного сиденья оператора.

Система подачи воды и сбора загрязнений

В бак чистой воды объёмом 85 л заливают воду и совместимое низкопенное средство для поломоечных машин. Дозировку выбирают по инструкции изготовителя средства. Избыточная концентрация может вызвать пенообразование и затруднить сбор воды.

Подачу раствора регулируют по загрязнению и свойствам покрытия. Площадь уборки на одной заправке зависит от расхода раствора, скорости движения и количества проходов, поэтому фиксированное значение без указания условий не устанавливается.

Отработанный раствор поступает в бак грязной воды объёмом 90 л. Оператор должен контролировать заполнение бака, состояние поплавкового узла и образование пены.

При заполнении бака или срабатывании защиты необходимо остановить уборку и слить жидкость. Поплавковый механизм не заменяет контроль пенообразования.

При появлении избыточной пены немедленно выключают всасывание, останавливают машину, опорожняют и промывают бак. Затем проверяют тип моющего средства и дозировку. Пеногаситель применяют только по инструкции к машине и самому средству.

Комплектация

Состав поставки фиксируется в спецификации заказа. При приёмке необходимо проверить наличие и соответствие:

• поломоечной машины выбранного исполнения;

• двух совместимых дисковых щёток;

• водосборной балки с резиновыми лезвиями;

• аккумуляторной системы GEL или Li;

• зарядного устройства, согласованного с установленной АКБ;

• эксплуатационной документации.

Наличие падодержателей, дополнительных щёток и запасных лезвий уточняют отдельно.

Схему литиевой аккумуляторной системы проверяют по документации поставки. Нельзя автоматически считать, что она состоит из двух последовательно соединённых батарей 12 В по аналогии с GEL.

Области применения

• Склады и логистические центры — регулярная мойка проходов, зон комплектации и открытых участков.

• Производственные помещения — уборка водостойких полов, допускающих механическую обработку выбранными щётками.

• Гипермаркеты и торговые комплексы — уборка торговых залов и широких проходов с организацией безопасной рабочей зоны.

• Вокзалы и выставочные павильоны — обслуживание протяжённых маршрутов и открытых общественных пространств.

• Парковки и сервисные помещения — мойка совместимых покрытий после предварительного удаления крупного мусора и опасных разливов.

На объектах пищевой, фармацевтической и других отраслей со специальными требованиями оборудование используют в рамках принятой программы уборки. Обычная машинная мойка сама по себе не подтверждает дезинфекцию.

Подбор машины выполняют по планировке и продолжительности уборочного окна. Площадь свыше 10 000 м² не является обязательным условием применения.

Ограничения по применению

Машина предназначена для влажной уборки твёрдых водостойких полов. Не допускается её использование:

• для сухого подметания вращающимися щётками;

• на ковровых и других покрытиях, не предназначенных для машинной мойки;

• для сбора крупного строительного мусора;

• для всасывания горючих, взрывоопасных, токсичных или агрессивных веществ;

• во взрывоопасной среде;

• на лестницах и участках с опасностью падения или опрокидывания.

Допустимый уклон, температуру воды и условия окружающей среды проверяют по документации поставленной машины. Скорость снижают перед поворотами, препятствиями и при ухудшении сцепления.

Эксплуатационные особенности и расходники

1. Зарядка аккумулятора

Используйте зарядное устройство, одобренное для конкретной батареи. Совпадение разъёма и номинального напряжения не подтверждает совместимость профилей GEL и Li.

Перед зарядкой выключите машину, извлеките ключ и осмотрите кабели и разъёмы. Порядок подключения к машине и электросети выполняйте по инструкции зарядного устройства. Заряжайте оборудование в сухом проветриваемом месте.

GEL: батареи не требуют доливки воды. Вскрывать корпус и применять выравнивающий заряд, десульфатацию или восстановление без прямого разрешения изготовителя АКБ нельзя.

Li: соблюдайте допустимые температуру и ток зарядки установленной батареи. Не обходите BMS и не используйте защитное отключение как обычный способ завершения работы. При повторных отключениях обратитесь в сервис.

Переход с GEL на Li или обратно требует согласования с изготовителем и проверки совместимости зарядного устройства, защиты, проводки и креплений.

2. Подготовка к работе

Проверьте заряд АКБ, исправность тормоза и рулевого управления, состояние щёток, лезвий, фильтров и шлангов. Убедитесь, что бак грязной воды пуст и закрыт.

Предварительно удалите крупный мусор. Заполните бак чистой воды и добавьте совместимое низкопенное средство в установленной концентрации.

3. Режимы работы

Включайте рабочие узлы согласно инструкции и обозначениям на панели. Подбирайте скорость и подачу раствора по качеству очистки и сбора воды.

Не оставляйте вращающиеся щётки на одном месте. Сухое вращение щёток не используют вместо подметания. Раздельное включение узлов допускается только для предусмотренных инструкцией операций.

4. Контроль уровня воды

Своевременно опорожняйте бак грязной воды. При ухудшении сбора жидкости проверьте заполнение бака, лезвия, шланги, уплотнения и поплавковый узел.

После каждой уборки слейте отработанный раствор и промойте бак. Влажные участки при необходимости оградите до высыхания.

5. Замена расходников

Щётки, пады и лезвия заменяют по фактическому состоянию и критериям инструкции. Универсальные сроки замены в часах без учёта покрытия и загрязнений не устанавливаются.

Перед ручной заменой выключите питание, извлеките ключ и дождитесь полной остановки щёток. Используйте детали подходящего размера и крепления.

6. Чистка и обслуживание

После работы очистите баки, щётки, водосборную балку и доступные фильтры. Корпус протирайте влажной тканью. Не направляйте струю высокого давления на машину и электрические узлы.

Смазку выполняйте только в предусмотренных изготовителем точках. Ремонт двигателей, электрики и силовых соединений поручайте квалифицированному специалисту.

7. Условия хранения

Храните машину в сухом помещении, исключающем замерзание остатков воды. Перед хранением опорожните и очистите баки, обеспечьте просушку, разгрузите щётки и лезвия согласно инструкции.

GEL: храните заряженной, контролируйте состояние и подзаряжайте по паспорту АКБ.

Li: уровень заряда для хранения, температуру и периодичность контроля определяйте по паспорту установленной батареи.

Не оставляйте АКБ постоянно подключённой к зарядному устройству, если такой режим прямо не разрешён изготовителями.

8. Обучение персонала

Оператор должен пройти инструктаж и практическое обучение. Необходимо освоить управление движением, торможение, заправку, контроль сбора воды, слив, ежедневную очистку и зарядку установленного типа АКБ.

Продолжительность подготовки зависит от опыта сотрудника. Допуск к самостоятельной работе определяют по освоению безопасных операций.

Краткая спецификация для технического задания
