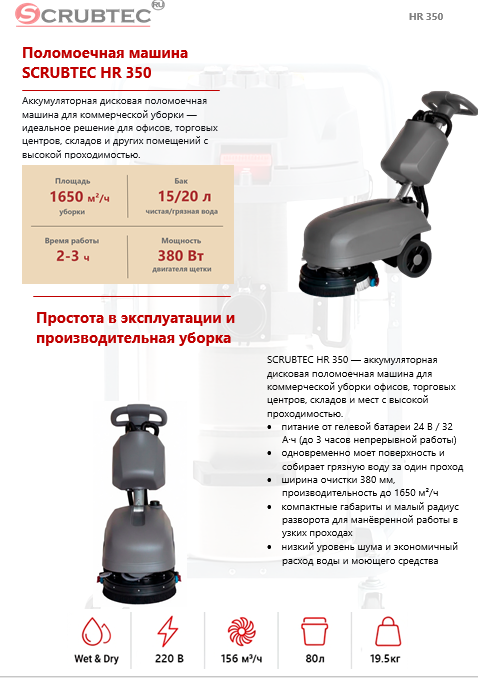

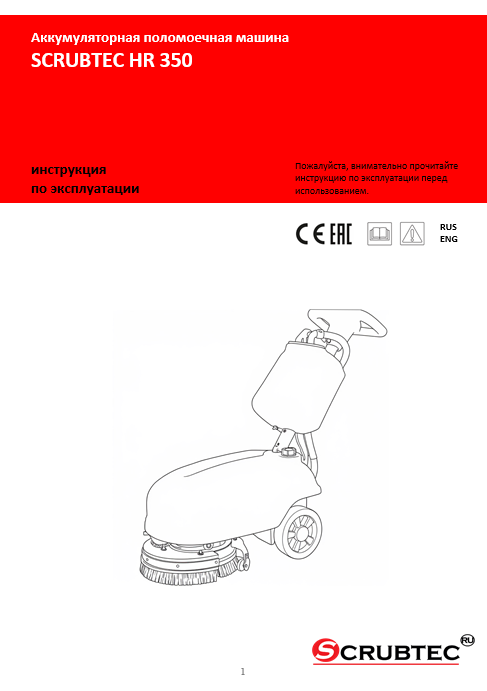

Инструкция Презентация Клик по картинке открывает файл в новой вкладке для скачивания. |
|
|
|
|
 |
 |
 |
 |
 |
 |
 |
Поломоечная машина SCRUBTEC HR 350
Описание

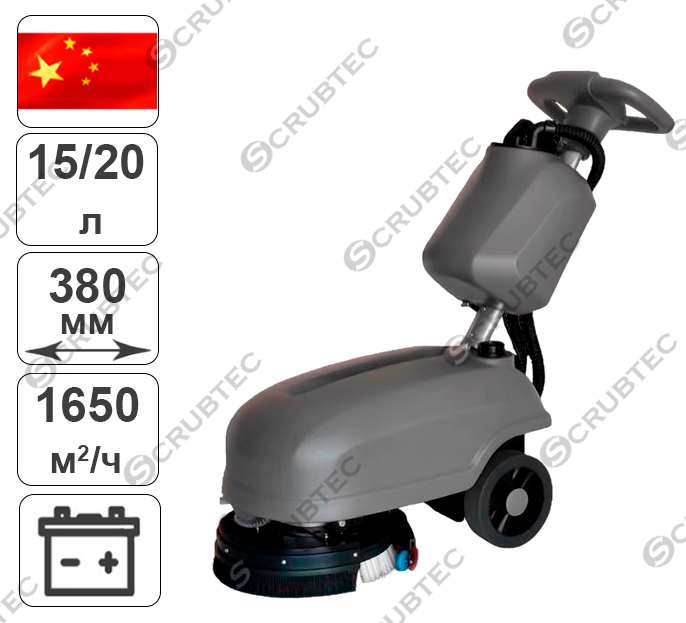

SCRUBTEC HR 350 — компактная аккумуляторная поломоечная машина с одной дисковой щёткой и управлением от идущего за ней оператора. Предназначена для регулярной влажной уборки водостойких твёрдых покрытий в торговых, административных, складских и производственных помещениях.
Машина перемещается усилием оператора. Аккумуляторное питание позволяет работать без подключения к розетке во время уборки. Заявленная продолжительность работы составляет 2–3 часа; фактическое время зависит от состояния и заряда батареи, нагрузки на щётку и условий эксплуатации.
Рабочий процесс объединяет подачу моющего раствора, механическую очистку дисковой щёткой и сбор отработанной воды через водосборную балку. Двигатели щётки и всасывания включаются раздельно.
При правильно подобранном моющем средстве и исправных рабочих узлах машина моет покрытие и собирает воду за один проход. На рельефных поверхностях, в швах и при сильном загрязнении могут потребоваться повторная обработка или дополнительная сушка.

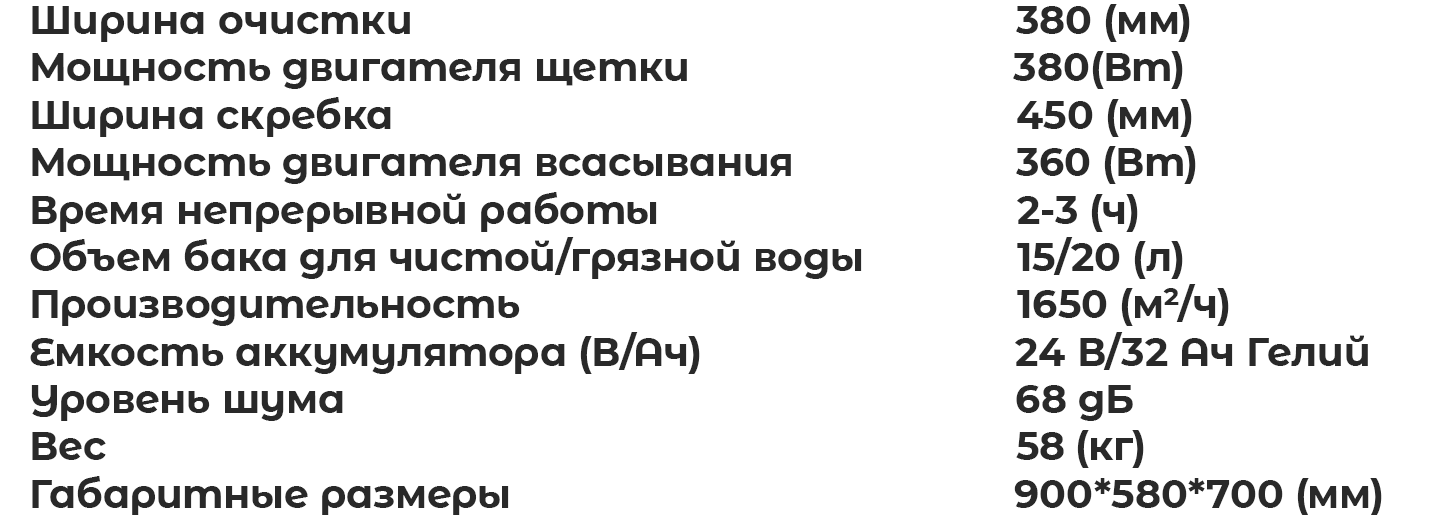

Ключевые технические параметры
-
Мощность двигателя щётки — 380 Вт.
-
Мощность двигателя всасывания — 360 Вт.
-
Аккумуляторная система — 24 В, 32 А·ч, гелевая, GEL.
-
Заявленная продолжительность работы — 2–3 часа.
-

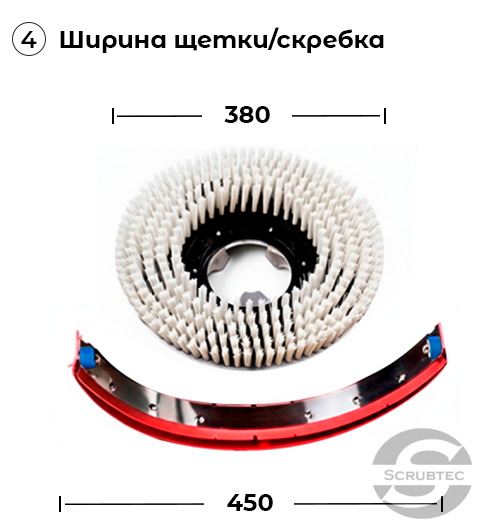

Рабочая ширина — 380 мм.
-
Ширина водосборной балки — 450 мм.
-

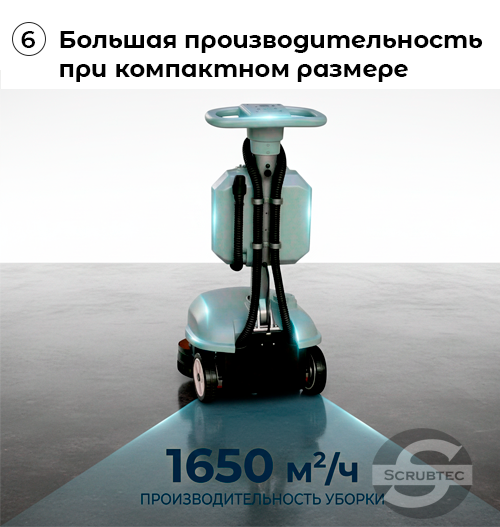

Заявленная производительность — 1650 м²/ч.
-
Объём бака чистой воды — 15 л.
-
Объём бака грязной воды — 20 л.
-

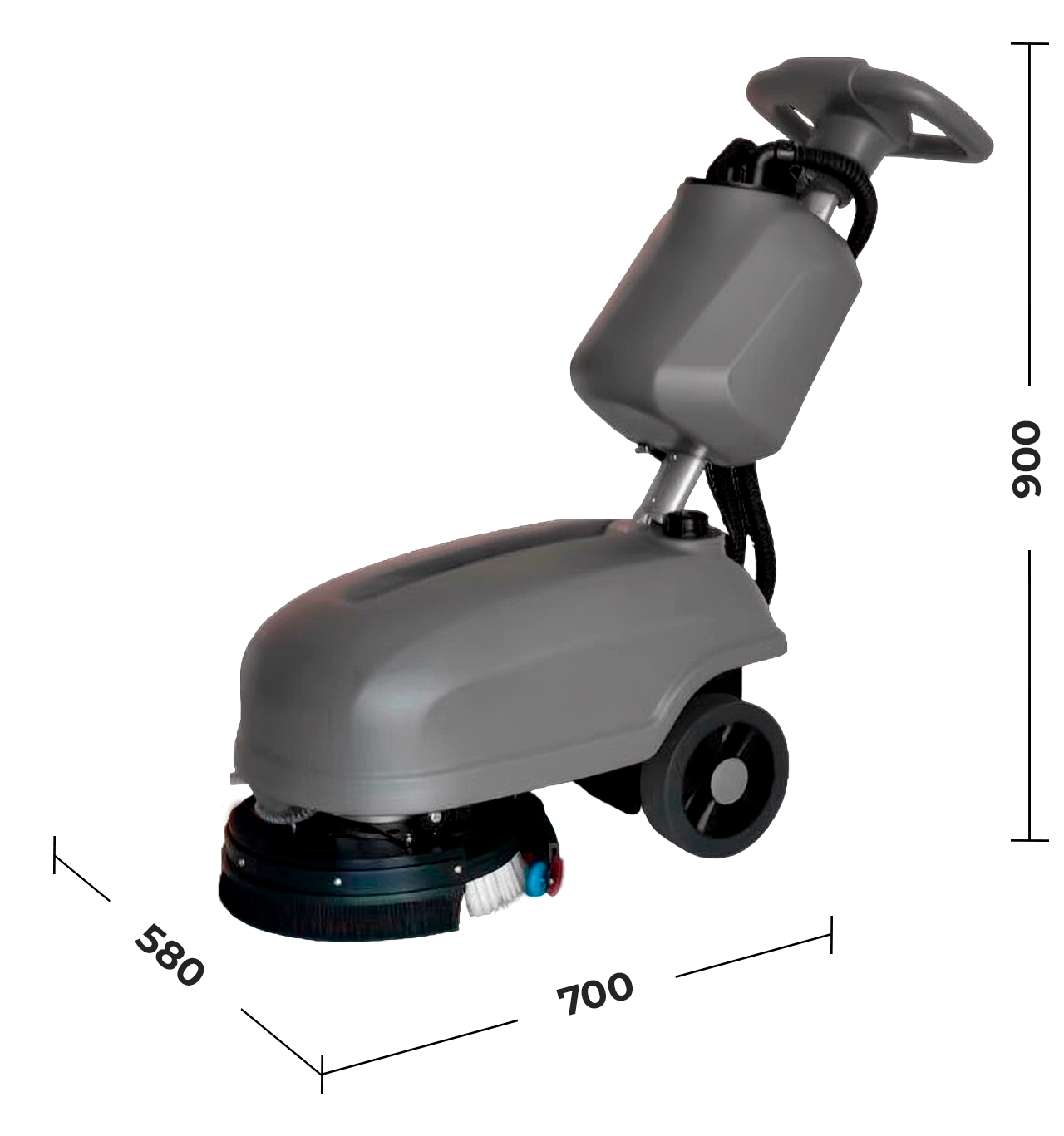

Габариты — 900 × 580 × 700 мм.
-
Указанная масса — 58 кг.
Производительность по площади зависит от планировки помещения, количества препятствий, загрязнения пола, скорости движения и числа проходов. Время на заправку, слив воды, перемещение между участками и обслуживание уменьшает фактическую выработку за смену.
Рабочая ширина щётки не определяет минимальную ширину прохода: при выборе оборудования необходимо учитывать полные габариты машины и пространство для поворота.
Конструктивные особенности и компоновка
SCRUBTEC HR 350 оснащена одной дисковой щёткой, двумя раздельными баками, водосборной балкой и аккумуляторной системой питания.
Органы управления
На панели расположены выключатели двигателя щётки и двигателя всасывания, а также индикатор заряда аккумулятора. Раздельное включение рабочих функций позволяет управлять процессом мойки и последующего сбора воды.

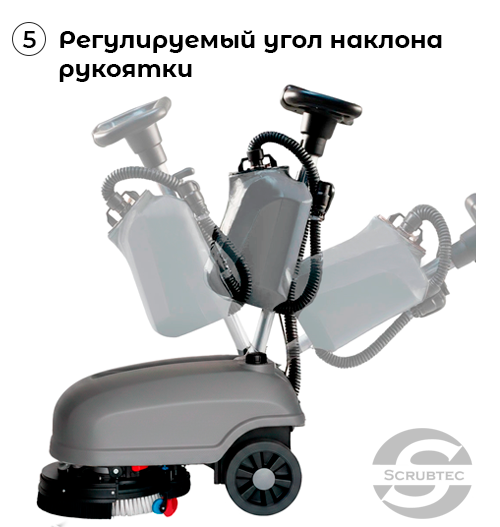

Рукоятка
Наклон рукоятки регулируется. Перед началом работы оператор должен выбрать удобное положение и проверить надёжность фиксации.
Щёточный узел
Дисковая щётка механически воздействует на загрязнения. Её состояние и соответствие покрытию влияют на качество уборки. Установку, снятие и очистку щётки выполняют при выключенной машине после полной остановки вращения.
Водосборная балка
Балка с резиновыми лезвиями направляет отработанную воду во всасывающий канал. Для качественного сбора воды необходимы чистые, исправные лезвия и равномерный контакт с полом. Загрязнения на кромках, повреждения резины, засорение шланга и негерметичные соединения могут оставлять мокрые полосы.
Бак грязной воды
Бак установлен на рукоятке и снимается для обслуживания в соответствии с инструкцией. Для удаления собранной воды предусмотрен сливной шланг. Перед снятием бака машину необходимо выключить, а бак — опорожнить.

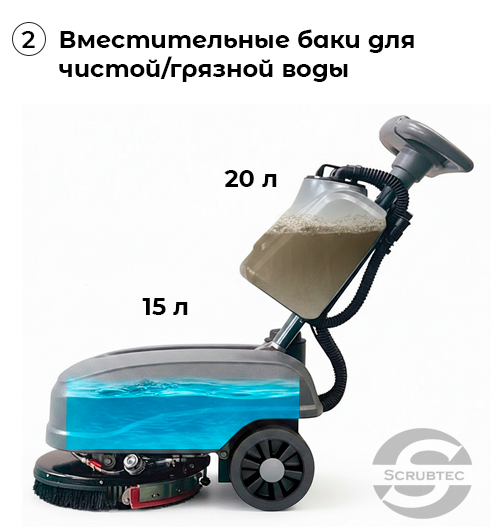

Система подачи воды и сбора отходов
Машина использует раздельные контуры чистого раствора и собранной грязной воды.
Из бака объёмом 15 л раствор поступает к щётке. После обработки пола водосборная балка направляет отработанную жидкость во всасывающий шланг, по которому она поступает в бак грязной воды объёмом 20 л.
Собранную грязную воду необходимо сливать. Её повторная подача на щётку в рабочем процессе не предусмотрена.
Подачу раствора подбирают по загрязнению и свойствам покрытия. Избыточная подача увеличивает расход воды и нагрузку на систему сбора. Недостаточная подача может ухудшать очистку пола.
Значение 1650 м²/ч относится к производительности уборки по площади. Использовать его как показатель расхода воды в миллилитрах или литрах в час некорректно. Продолжительность работы на одной заправке зависит от фактической настройки подачи раствора.
Больший объём бака грязной воды не отменяет необходимость контролировать его заполнение. При ухудшении всасывания, появлении пены или признаках переполнения следует остановить работу и проверить бак.
Комплектация
Основные элементы комплекта:
-
поломоечная машина SCRUBTEC HR 350;
-
дисковая щётка;
-
водосборная балка с резиновыми лезвиями;
-
гелевая аккумуляторная система 24 В, 32 А·ч;
-
совместимое зарядное устройство;
-
эксплуатационная документация.
Точный состав поставки, наличие дополнительных принадлежностей и исполнение зарядного устройства необходимо указывать в заказе и проверять при приёмке. Штатные шланги машины не следует считать отдельными дополнительными принадлежностями без подтверждения комплектовочной ведомостью.
Области применения
SCRUBTEC HR 350 подходит для регулярной уборки помещений с водостойкими твёрдыми покрытиями:
-
Магазины и супермаркеты — мойка проходов, торговых зон и подсобных помещений.
-
Офисные и административные здания — уборка коридоров, холлов и общих зон.
-
Склады и производственные участки — мойка ровных полов после предварительного удаления крупного мусора.
-
Гостиницы и учебные заведения — обслуживание коридоров и других помещений с подходящими покрытиями.
-
Объекты общественного питания — мойка полов с применением средств, разрешённых для соответствующей зоны.
-
Медицинские учреждения — механизированная мойка полов в рамках установленного порядка уборки. Применение машины само по себе не заменяет необходимую дезинфекцию.
Возможность обработки конкретного покрытия определяется его устойчивостью к воде, моющему средству и механическому воздействию щётки. Ламинат, дерево и другие чувствительные к влаге материалы можно обрабатывать только при прямом разрешении изготовителя покрытия.
Ограничения по применению
Машина предназначена для влажной уборки подходящих твёрдых полов. Её нельзя использовать:
-
во взрывоопасной среде;
-
для сбора легковоспламеняющихся, взрывоопасных, токсичных или агрессивных жидкостей;
-
для уборки крупного строительного мусора и предметов, способных повредить щётку, лезвия или всасывающий тракт;
-
для чистки ковров способом экстракции;
-
на покрытиях, не допускающих машинную влажную уборку.
Перед мойкой необходимо удалить крупный мусор, нити, упаковочную ленту и другие предметы, способные намотаться на щётку или засорить водосборную систему.
Температурные ограничения, допустимые уклоны и требования к рабочей среде следует соблюдать по эксплуатационной документации машины, аккумулятора и зарядного устройства.
Эксплуатационные особенности и расходники
1. Зарядка аккумулятора
Используйте зарядное устройство, совместимое с напряжением аккумуляторной системы и профилем зарядки GEL. Параметры питающей сети должны соответствовать табличке зарядного устройства.
Заряжайте машину в сухом проветриваемом месте. Не накрывайте зарядное устройство и не перекрывайте его вентиляцию. Температуру зарядки выбирайте по требованиям изготовителей батареи и зарядного устройства.
Полный заряд определяют по штатной индикации, а не только по времени подключения. Гелевая батарея не требует долива воды; вскрывать её корпус запрещено.
2. Подготовка к работе
Проверьте заряд аккумулятора, состояние щётки, водосборной балки и шлангов. Убедитесь, что бак грязной воды пуст, правильно установлен, а его крышка и соединения закрыты.
Заполните бак чистой воды, не допуская перелива и попадания жидкости на электрические компоненты. Используйте низкопенное средство для поломоечных машин в концентрации, указанной изготовителем средства.
3. Режимы работы
При обычной уборке раствор подаётся к щётке, а отработанная вода собирается водосборной балкой при включённом всасывании.
Скорость движения и подачу раствора подбирают по состоянию пола. Не оставляйте вращающуюся щётку на одном месте: это может повредить покрытие.
Для завершения прохода прекратите подачу раствора, выключите щётку и соберите оставшуюся воду при работающем всасывании. Затем остановите машину и выключите всасывание.

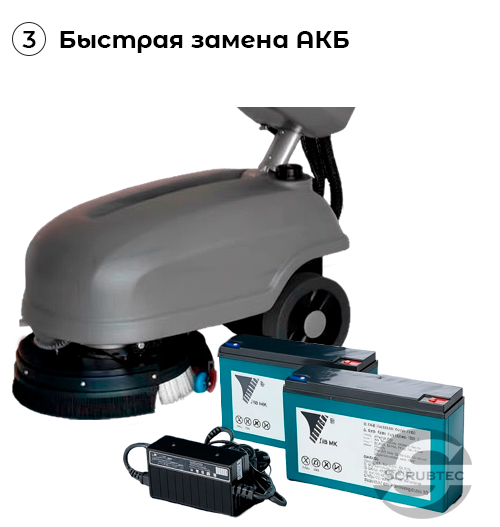

Замена аккумулятора относится к обслуживанию. Возможность быстрой смены батареи оператором нельзя предполагать без подтверждения конструкцией и инструкцией.
4. Контроль заполнения бака и пенообразования
Регулярно контролируйте бак грязной воды. Не продолжайте работу при переполнении, резком падении всасывания или появлении пены.
При пенообразовании немедленно выключите всасывание, опорожните и промойте бак. Проверьте тип и дозировку моющего средства. Пена может попасть во всасывающий тракт до заполнения бака жидкостью.

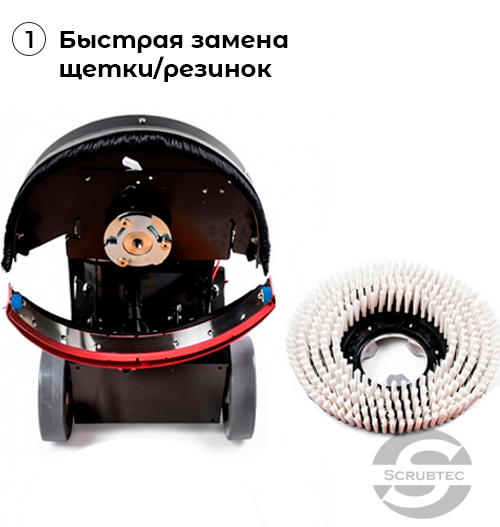

5. Замена расходников
Основные изнашиваемые элементы — дисковая щётка и резиновые лезвия водосборной балки.
Щётку заменяют при выраженном или неравномерном износе, повреждении и снижении качества очистки. Лезвия заменяют при порезах, деформации, износе рабочих кромок или сохраняющихся мокрых полосах после очистки и проверки установки.
Единый ресурс в часах для этих деталей установить нельзя: он зависит от покрытия, загрязнений и условий работы. Возможность переворота лезвий и порядок разборки определяются конструкцией узла.
6. Очистка и обслуживание
После работы:
-
опорожните и промойте баки;
-
очистите щётку и лезвия водосборной балки;
-
проверьте доступные участки всасывающего тракта;
-
протрите корпус и просушите оборудование;
-
оставьте бак грязной воды приоткрытым для просушки, исключив доступ посторонних.
Все работы выполняйте при выключенной машине и отключённом зарядном устройстве. Не направляйте струю воды на электрические узлы. Разборку двигателей, обслуживание электропроводки и батарейных соединений поручайте квалифицированному специалисту.
Смазку узлов выполняют только в случаях и с периодичностью, предусмотренными изготовителем.
7. Условия хранения
Храните машину в сухом помещении. Не допускайте замерзания остатков воды в баках, шлангах и системе подачи раствора.
Перед длительным хранением опорожните и просушите водяные контуры. Аккумулятор храните заряженным, контролируйте его состояние и подзаряжайте с периодичностью, установленной изготовителем батареи.
8. Обучение персонала
Для самостоятельной работы оператор должен пройти инструктаж и выполнить пробную уборку под наблюдением ответственного сотрудника.
Необходимо освоить:
-
проверку машины перед запуском;
-
приготовление и дозирование моющего раствора;
-
управление щёткой, всасыванием и подачей воды;
-
контроль заряда, заполнения бака и пенообразования;
-
безопасное завершение уборки;
-
слив воды, очистку и зарядку машины.
Продолжительность обучения зависит от опыта сотрудника. Допускать оператора к самостоятельной работе следует после проверки практических навыков.
Краткая спецификация — для формирования технического задания и тендерной документации
SCRUBTEC HR 350 — аккумуляторная поломоечная машина для влажной уборки твёрдых покрытий.
| Параметр | Значение |
|---|---|
| Тип оборудования | Поломоечная машина с сопровождающим оператором |
| Модель | SCRUBTEC HR 350 |
| Перемещение | Ручное, усилием оператора |
| Рабочий орган | Одна дисковая щётка |
| Источник питания | Аккумуляторная система |
| Тип аккумулятора | Гелевый, GEL |
| Напряжение аккумуляторной системы | 24 В |
| Ёмкость аккумуляторной системы | 32 А·ч |
| Мощность двигателя щётки | 380 Вт |
| Мощность двигателя всасывания | 360 Вт |
| Заявленное время работы | 2–3 ч |
| Рабочая ширина | 380 мм |
| Ширина водосборной балки | 450 мм |
| Заявленная производительность | 1650 м²/ч |
| Объём бака чистой воды | 15 л |
| Объём бака грязной воды | 20 л |
| Габариты | 900 × 580 × 700 мм |
| Указанная масса | 58 кг |
| Тип уборки | Мытьё пола со сбором отработанной воды |
| Управление рабочими функциями | Раздельное включение щётки и всасывания |
Комплектация поставки
Поломоечная машина, дисковая щётка, водосборная балка с лезвиями, аккумуляторная система GEL 24 В, 32 А·ч, совместимое зарядное устройство и эксплуатационная документация.
- Характеристики поломоечной машины
-
Объём (м³)0,3654
-
Вес (Кг)58
-
Всасывающий двигатель, Вт360
-
Габаритные размеры (Д х Ш х В), мм900*580*700
-
Мощность двигателя привода щетки (Вт)380
-
Объем бака для грязной воды (л)20
-
Объем бака для чистой воды (л)15
-
Практическая производительность по площади (м2/ч)1650
-
Рабочая ширина (мм)380
-
Режим работыАвтономная (АКБ) — без кабеля, 2–3 часа работы
-
Тип объектаМагазины, супермаркеты, торговые залы
-
Тип полаПлитка, линолеум
-
Что убираемПыль, песок, грязь с улицы
-
Ширина всасывающей балки (мм)450
- Прочее
-
АКБ4 В/32 В Гелий
