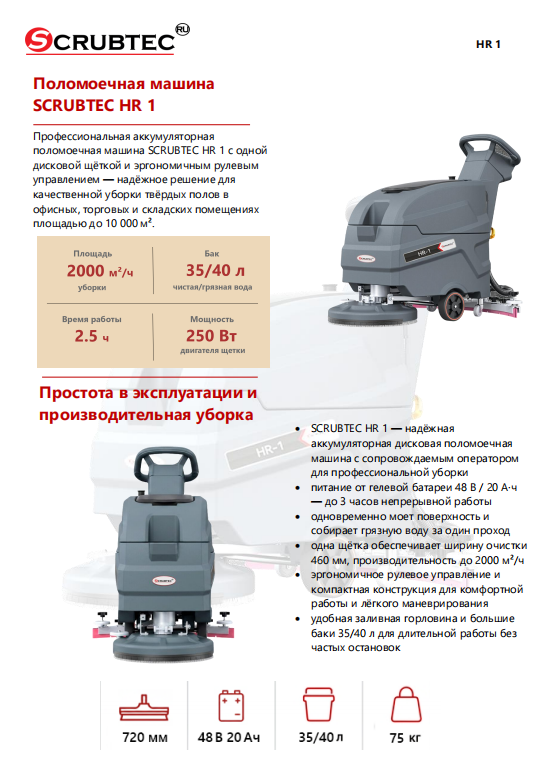

Инструкция                     Презентация                        Клик по картинке открывает файл в новой вкладке для скачивания.

Поломоечная машина SCRUBTEC HR 1

Поломоечная машина SCRUBTEC HR 1

Описание

SCRUBTEC HR 1 — аккумуляторная поломоечная машина с одной дисковой щёткой и сопровождающим оператором. Предназначена для регулярной влажной уборки водостойких твёрдых напольных покрытий в торговых, складских, производственных и общественных помещениях.

Аккумуляторное питание позволяет выполнять уборку без подключения машины к розетке. Продолжительность работы зависит от комплектации, состояния и заряда батареи, нагрузки на щётку и условий эксплуатации.

Машина подаёт моющий раствор в рабочую зону, очищает пол вращающейся щёткой и собирает отработанную воду через водосборную балку. Двигатели щётки и всасывания включаются раздельно.

При правильно подобранном режиме машина выполняет мойку и сбор воды за один проход. Сильные загрязнения могут потребовать повторной обработки. Качество сбора воды зависит от рельефа покрытия, состояния лезвий, герметичности соединений и скорости движения.

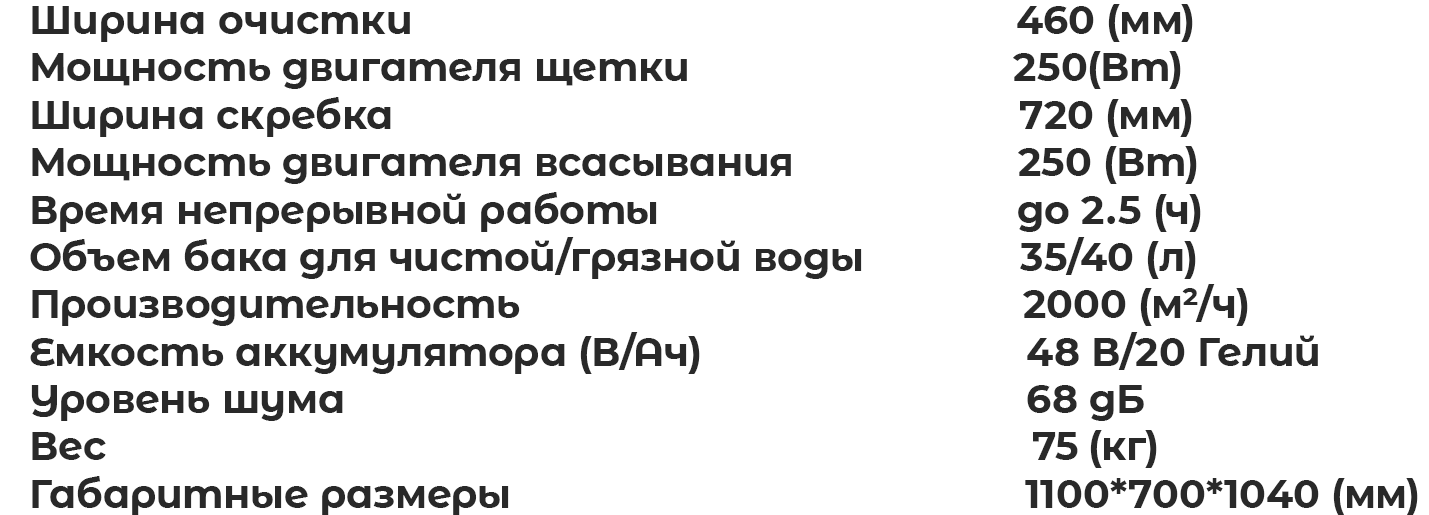

Ключевые технические параметры

• Мощность двигателя щётки — 250 Вт.

• Мощность двигателя всасывания — 250 Вт.

• Напряжение аккумуляторной системы — 48 В.

• Тип аккумулятора — гелевый, GEL.

• Рабочая ширина — 460 мм.

• Ширина водосборной балки — 720 мм.

• Заявленная производительность — до 2000 м²/ч.

• Объём бака чистой воды — 35л.

• Объём бака грязной воды — 40 л.

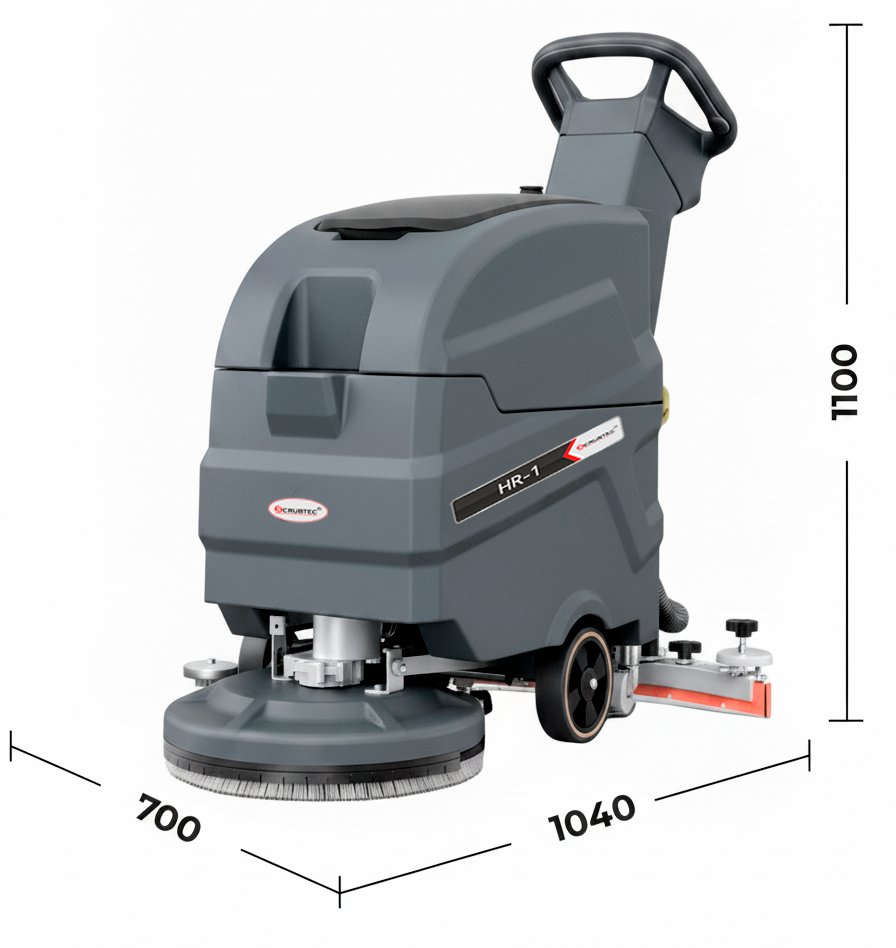

• Габариты — 1100 × 700 × 1040 мм.

• Указанная масса — 75 кг.

• Заявленный уровень шума — 68 дБ.

• Ориентировочное время зарядки — 6–8 часов.

Фактическая производительность зависит от планировки помещения, количества препятствий, загрязнения пола и числа проходов. Заправка, слив воды, перемещение между участками и обслуживание также занимают рабочее время.

Площадь объекта сама по себе не определяет пригодность машины. При выборе необходимо учитывать доступное время уборки, ширину проходов, возможность разворота и расположение точек заправки и слива.

Рабочая ширина щётки не равна минимальной ширине прохода: для движения и маневрирования требуется пространство с учётом полной ширины оборудования.

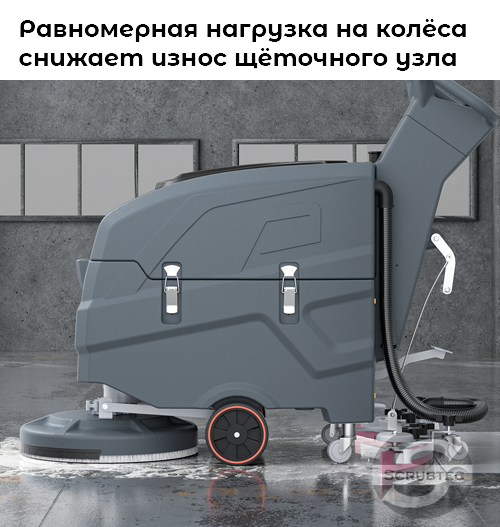

Конструктивные особенности и компоновка

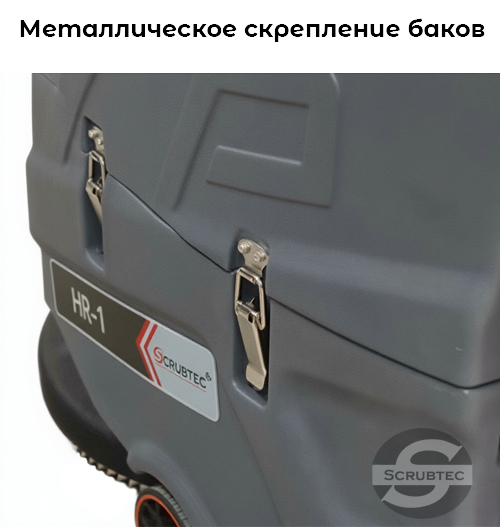

Машина включает щёточный узел, водосборную балку, раздельные баки чистой и грязной воды, аккумуляторную систему и органы управления.

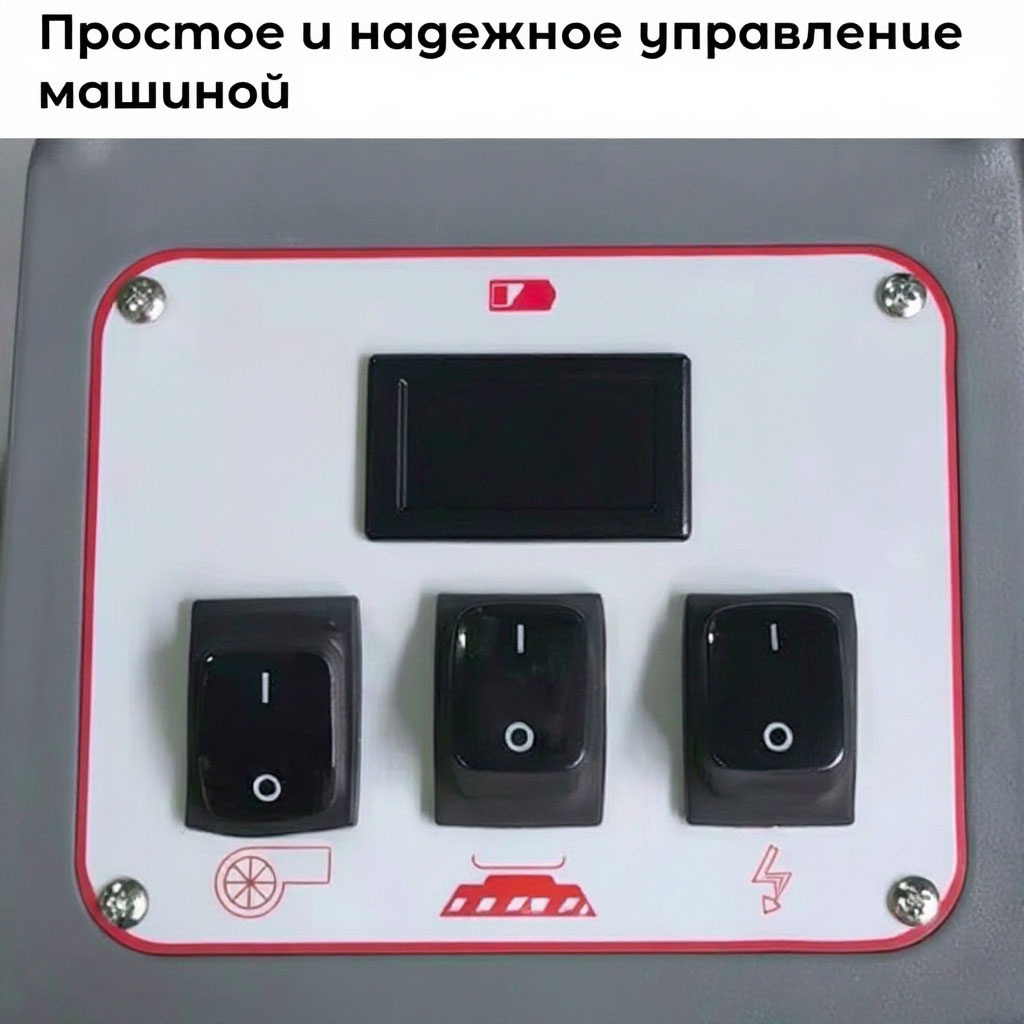

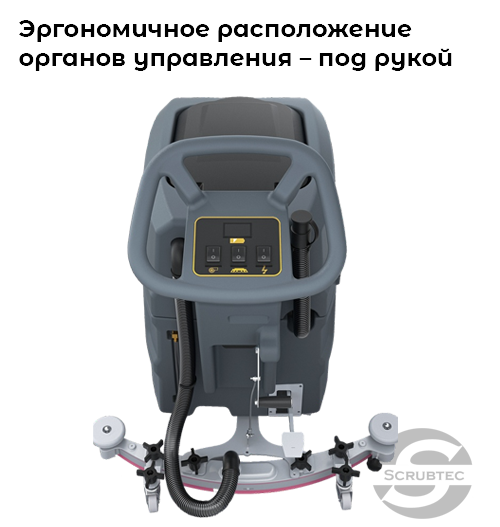

Управление

Предусмотрено раздельное включение двигателя щётки и двигателя всасывания. Подачу раствора регулируют штатным органом управления в зависимости от загрязнения и свойств покрытия.

Перед началом работы оператор должен проверить расположение выключателей, порядок остановки и работу имеющихся защитных устройств.

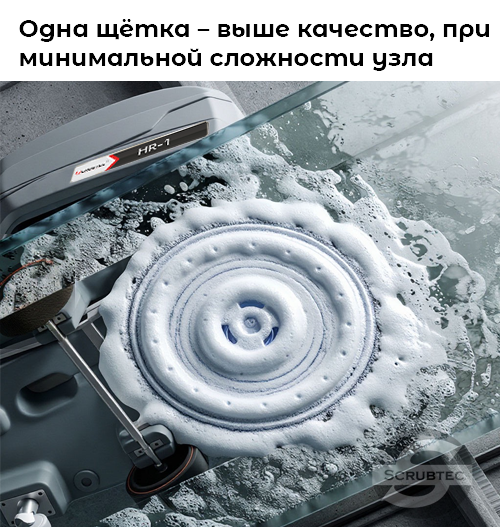

Щёточный узел

Одна дисковая щётка механически удаляет загрязнения с поверхности пола. Щётку подбирают с учётом покрытия и характера загрязнений. Использование слишком жёсткого или повреждённого инструмента может оставлять следы и повреждать пол.

Установку, снятие и очистку щётки выполняют при выключенной машине после полной остановки вращения. Не допускается держать руки под щёточным узлом при включении двигателя.

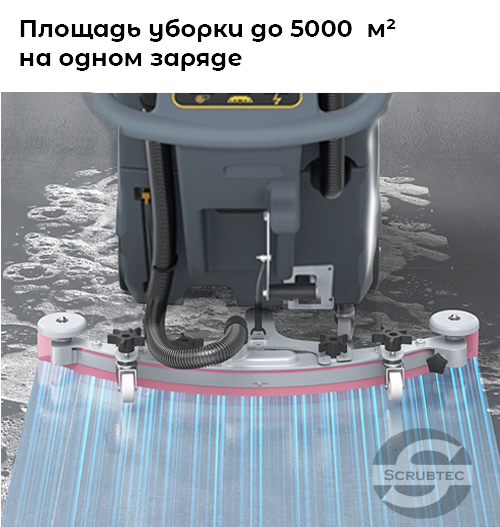

Водосборная балка

Балка шириной 720 мм направляет отработанную воду во всасывающий канал. Резиновые лезвия должны быть чистыми, исправными и равномерно прилегать к полу.

Большая ширина балки не гарантирует полного сбора воды на поворотах, неровных поверхностях и возле препятствий. При появлении мокрых полос следует проверить лезвия, положение балки, шланг и герметичность соединений.

Положение балки регулируют по результату сбора воды. Универсальный угол установки 45° не следует использовать как единственный критерий правильной настройки.

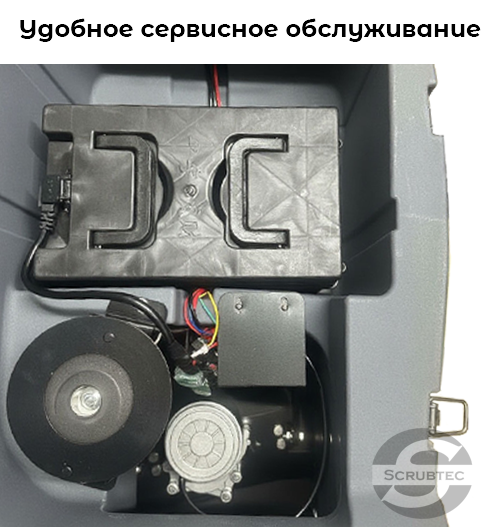

Доступ для обслуживания

Баки, сливной шланг и доступные элементы водосборной системы необходимо регулярно очищать. Перед открытием аккумуляторного отсека или подъёмом бака машину выключают, зарядное устройство отключают, а бак грязной воды опорожняют.

Система подачи воды и сбора отходов

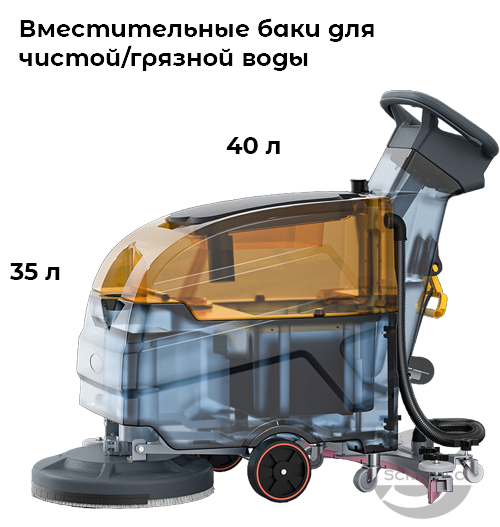

SCRUBTEC HR 1 оснащена раздельными баками:

• 35 л — для чистой воды и моющего раствора;

• 40 л — для собранной грязной воды.

Раствор поступает к щётке, после чего отработанная жидкость собирается водосборной балкой и направляется во второй бак. Собранную воду необходимо сливать; повторное использование грязной воды в рабочем процессе не предусмотрено.

Подачу раствора подбирают по степени загрязнения и устойчивости покрытия к влаге. Избыточная подача увеличивает расход воды и может ухудшать её сбор.

Площадь, которую можно обработать на одной заправке, зависит от фактического расхода раствора. Объём бака не позволяет гарантировать определённое количество квадратных метров без дозаправки.

В баке грязной воды необходимо поддерживать чистоту фильтра и поплавкового узла. Срабатывание поплавковой защиты может ограничивать воздушный поток и ухудшать всасывание. Его нельзя без подтверждения схемой машины описывать как электрическое отключение двигателя.

Не допускайте переполнения бака и попадания пены во всасывающий тракт. Защитный поплавок не заменяет контроль со стороны оператора.

Комплектация

Основные элементы комплекта:

• поломоечная машина SCRUBTEC HR 1;

• дисковая щётка;

• водосборная балка с резиновыми лезвиями;

• гелевая аккумуляторная система;

• совместимое зарядное устройство;

• эксплуатационная документация.

Точный состав поставки, ёмкость аккумуляторной системы, параметры зарядного устройства и наличие дополнительных принадлежностей фиксируются в заказе и проверяются при приёмке.

Напряжение и зарядный профиль устройства должны соответствовать установленной батарее. Указывать ток зарядки 15 А и конкретную схему соединения отдельных батарей без проверки их паспортов некорректно.

Области применения

Производственные цеха и склады

Регулярная мойка ровных водостойких полов после предварительного удаления крупного мусора, упаковочной ленты, нитей и других предметов, способных засорить машину.

Магазины и торговые центры

Уборка проходов, торговых и подсобных зон с подходящим покрытием. При работе рядом с посетителями необходимо обозначать участок уборки и обеспечивать безопасный проход.

Общественные и административные здания

Мойка коридоров, холлов и других доступных для машины помещений. Возможность применения оценивают по ширине проходов, планировке и требованиям к покрытию.

Объекты пищевой промышленности

Мойка полов с использованием средств, разрешённых для соответствующей зоны, и соблюдением санитарного порядка предприятия.

Медицинские учреждения

Механизированная мойка подходящих напольных покрытий в рамках установленного порядка уборки. Использование машины само по себе не заменяет дезинфекцию.

Ограничения по применению

Машина предназначена для влажной уборки водостойких твёрдых покрытий. Её нельзя использовать:

• во взрывоопасных средах;

• для сбора легковоспламеняющихся, токсичных, едких и радиоактивных веществ;

• для уборки крупного строительного мусора и острых предметов;

• для экстракционной чистки ковров;

• на покрытиях, не допускающих машинную влажную уборку;

• для сухого подметания штатной моющей щёткой.

Совместимость пола со щёткой, водой и моющим средством необходимо проверить до начала работ. Температурные ограничения определяют по документации машины, покрытия и применяемой химии.

Эксплуатационные особенности и расходники

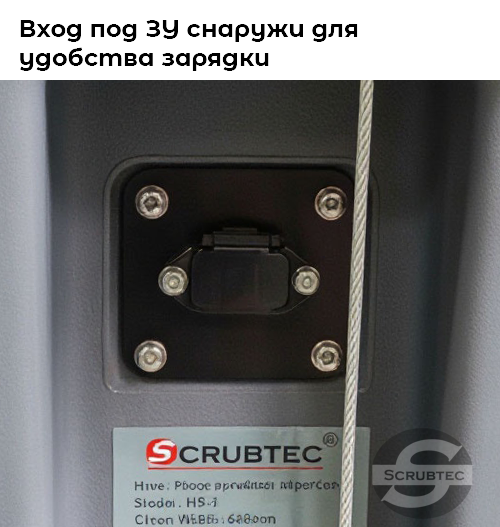

1. Зарядка аккумулятора

Используйте зарядное устройство, совместимое с аккумуляторной системой 48 В и профилем GEL. Допустимый ток зарядки определяют по паспорту батареи.

Параметры питающей сети и необходимость защитного заземления проверяют по маркировке и инструкции зарядного устройства.

Заряжайте батарею в сухом проветриваемом месте, вдали от огня и искр. Не накрывайте зарядное устройство и не перекрывайте вентиляцию. Температура зарядки должна соответствовать требованиям изготовителей батареи и зарядного устройства.

Ориентировочное время зарядки составляет 6–8 часов. Завершение цикла определяют по штатной индикации. Не допускайте глубокого разряда и длительного хранения разряженной батареи.

GEL-батареи не требуют долива воды. Вскрывать корпус, применять выравнивающий заряд или режим восстановления без прямого разрешения изготовителя батареи запрещено.

2. Подготовка к работе

Перед запуском:

• проверьте заряд аккумулятора;

• удалите с пола крупный мусор и наматывающиеся материалы;

• осмотрите щётку, лезвия балки и шланги;

• убедитесь, что бак грязной воды пуст;

• проверьте чистоту и установку фильтра и поплавкового узла;

• закройте крышку бака и сливную пробку;

• заполните бак чистой воды, не допуская перелива.

Используйте низкопенное средство для поломоечных машин. Концентрацию выбирайте по этикетке средства с учётом покрытия и загрязнения.

3. Режимы работы

При обычной мойке раствор подаётся к вращающейся щётке, а отработанная вода собирается при включённом всасывании.

Скорость движения выбирают так, чтобы щётка успевала очищать пол, а балка — собирать воду. На поворотах, возле препятствий и на скользких участках скорость снижают.

Не оставляйте вращающуюся щётку на одном месте. Для завершения прохода прекратите подачу раствора, выключите щётку и соберите остаток воды при работающем всасывании. Затем остановите машину, выключите всасывание и питание.

На уклонах соблюдайте ограничение до 5 % и требования инструкции. Не выполняйте резкие повороты и не оставляйте машину без надёжной фиксации.

4. Контроль воды и пены

Контролируйте заполнение бака грязной воды. При резком ухудшении всасывания остановитесь и проверьте уровень жидкости, фильтр, поплавок и шланг.

При появлении пены немедленно выключите всасывание, опорожните и промойте бак. Проверьте тип и дозировку средства. Продолжать работу до устранения пенообразования нельзя.

Пеногаситель применяют только по его инструкции и при совместимости с оборудованием. Место внесения и дозировку определяют по документации конкретного средства.

5. Замена расходников

Основные изнашиваемые элементы — дисковая щётка и резиновые лезвия водосборной балки.

Щётку заменяют при повреждении, выраженном или неравномерном износе и снижении качества очистки. Лезвия заменяют при порезах, деформации, износе рабочих кромок и сохраняющихся мокрых полосах после очистки и настройки.

Переворачивать лезвие можно, если конструкция допускает использование другой кромки и она остаётся пригодной.

Фиксированные интервалы замены в часах не являются универсальными. Ресурс зависит от покрытия, загрязнения и условий эксплуатации. Порядок разборки и необходимый инструмент определяются конструкцией креплений.

6. Очистка и обслуживание

После каждой уборки опорожните и промойте баки, очистите щётку, лезвия и доступные элементы водосборной системы. Проверьте сливной шланг и пробку.

Корпус протирайте влажной тканью и вытирайте насухо. Не мойте электрические узлы струёй воды и не используйте мойку высокого давления.

Фильтр и поплавковый узел осматривайте и очищайте регулярно, не дожидаясь снижения всасывания. После разборки проверяйте правильность установки уплотнений.

Смазку выполняют только в предусмотренных изготовителем точках и рекомендованным составом. Работы с электропроводкой, двигателями и батарейными соединениями поручают квалифицированному специалисту.

7. Условия хранения

Храните машину в сухом помещении, защищённом от мороза. Перед хранением слейте раствор и грязную воду, очистите баки и рабочие узлы.

Щётку и водосборную балку установите в предусмотренное транспортное положение, чтобы избежать длительной нагрузки на щетину и резиновые лезвия. Бак грязной воды оставьте приоткрытым для просушки, исключив доступ посторонних.

Аккумулятор храните заряженным. Проверяйте его состояние и выполняйте подзарядку с периодичностью, установленной изготовителем батареи.

8. Обучение персонала

Перед самостоятельной работой оператор должен изучить инструкцию, пройти инструктаж и выполнить пробную уборку под наблюдением ответственного сотрудника.

Необходимо освоить:

• проверку машины перед запуском;

• приготовление и дозирование раствора;

• управление щёткой, всасыванием и подачей воды;

• безопасное перемещение и остановку;

• действия при появлении пены и ухудшении сбора воды;

• слив, очистку и зарядку оборудования.

Продолжительность обучения зависит от опыта сотрудника. Допуск к работе определяется освоенными навыками, а не фиксированными 10–15 минутами инструктажа.

Краткая спецификация — для формирования технического задания и тендерной документации

SCRUBTEC HR 1 — аккумуляторная поломоечная машина для влажной уборки твёрдых покрытий.
