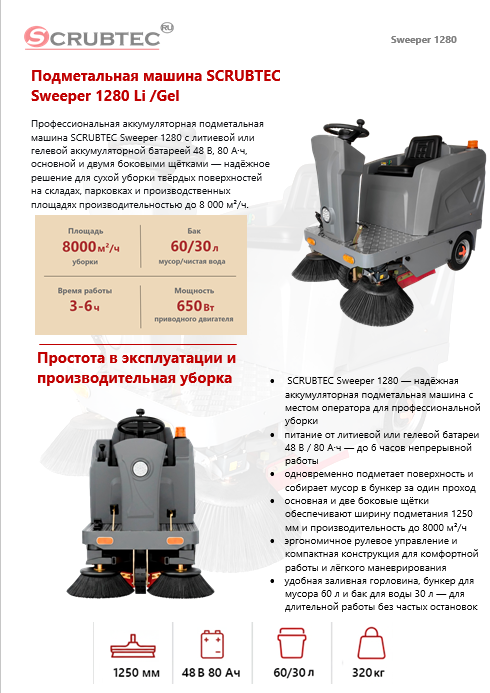

Инструкция Презентация Клик по картинке открывает файл в новой вкладке для скачивания.
|
|

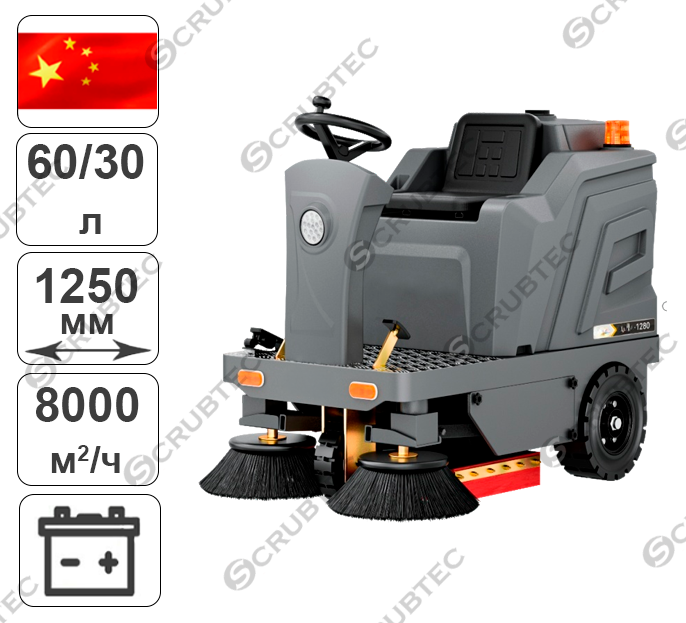

Подметальная машина SCRUBTEC Sweeper 1280 Li / Sweeper 1280 Gel
|
|
|
 |
|
 |
|
|
|
|
|
|
|
|
 |
 |
 |
 |
 |
 |
|
|
|
|
Подметальные машины SCRUBTEC Sweeper 1280 GEL и 1280 Li
Аккумуляторные самоходные подметальные машины с местом оператора для сухой уборки твёрдых покрытий
Общее описание
SCRUBTEC Sweeper 1280 GEL и 1280 Li предназначены для механизированного сбора сухого неопасного мусора и пыли на складах, производственных площадках, парковках и прилегающих территориях.

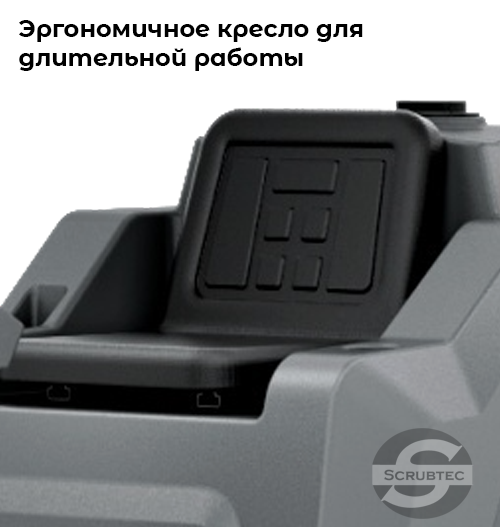

Оператор управляет машиной с сиденья. Электрический привод обеспечивает движение без необходимости толкать оборудование вручную. Основная и боковые щётки собирают мусор, а вакуумно-фильтрующая система снижает выброс пыли в окружающее пространство.
Модели различаются типом аккумуляторной батареи:
-
1280 GEL — гелевая свинцово-кислотная батарея;
-
1280 Li — литиевая батарея.
Общие операции подметания и ежедневного обслуживания аналогичны. Правила зарядки и хранения определяются типом установленной батареи и документацией её изготовителя.
Ключевая конструктивная особенность
Машина сочетает механическое подметание, вакуумный сбор пыли и водяное пылеподавление. Две боковые щётки направляют мусор в рабочую зону основной цилиндрической щётки, которая перемещает его в мусоросборник.

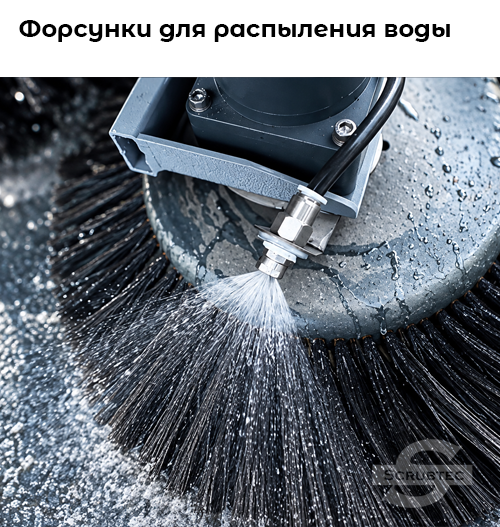

Водяная система предназначена для уменьшения пылеобразования в зоне подметания. Наличие бака воды не означает, что машина может мыть пол или собирать жидкости.
Ключевые технические параметры
Для обеих моделей заявлены следующие характеристики:
-

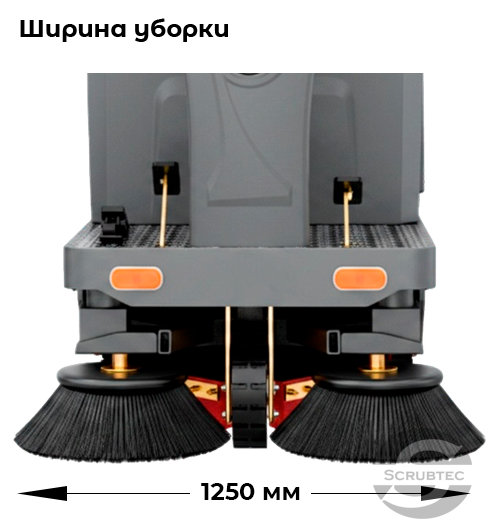

Максимальная ширина подметания — 1250 мм.
-

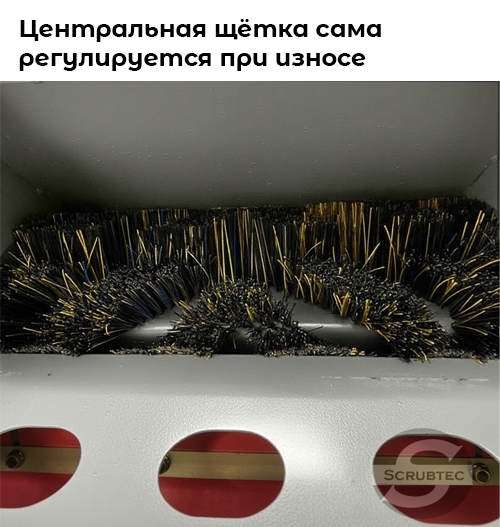

Длина основной щётки — 560 мм.
-
Боковые щётки — две, диаметром 500 мм каждая.
-
Мощность привода — 650 Вт.
-

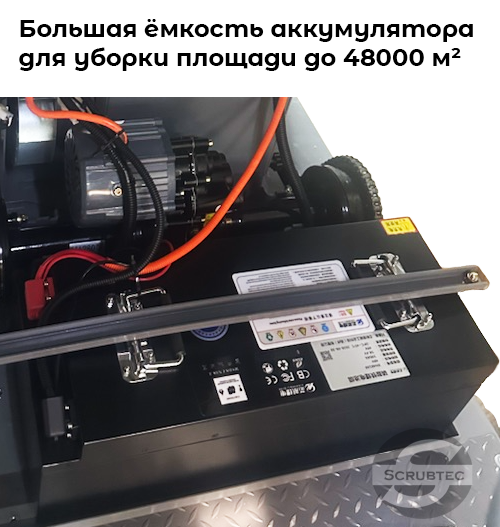

Аккумуляторная система — 48 В, 80 А·ч.
-
Заявленное время работы — 3–6 часов.
-
Заявленная производительность — до 8000 м²/ч.
-
Объём мусоросборника —60 л.
-
Объём бака воды для пылеподавления — 30 л.
-
Габариты (Д × Ш × В) — 1550 × 1250 × 1150 мм.
-
Масса брутто — 320 кг.
Время работы зависит от нагрузки, покрытия, использования рабочих систем, температуры и состояния батареи. Фактическая производительность учитывает повороты, препятствия, перекрытие проходов и остановки для обслуживания.
Показатель 320 кг относится к массе брутто. Для выбора подъёмных средств и транспортировки необходимо учитывать фактическую массу конкретной комплектации и упаковки.
Конструктивные особенности и компоновка

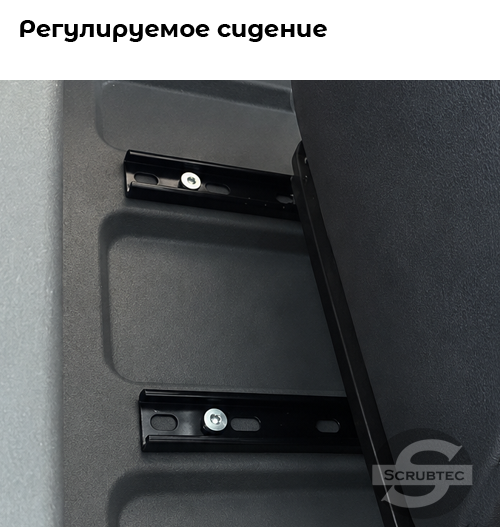

Машина включает место оператора, органы управления движением и рабочими функциями, электрический привод, основную щётку, две боковые щётки, мусоросборник, фильтрующую систему, водяной бак и аккумуляторный отсек.

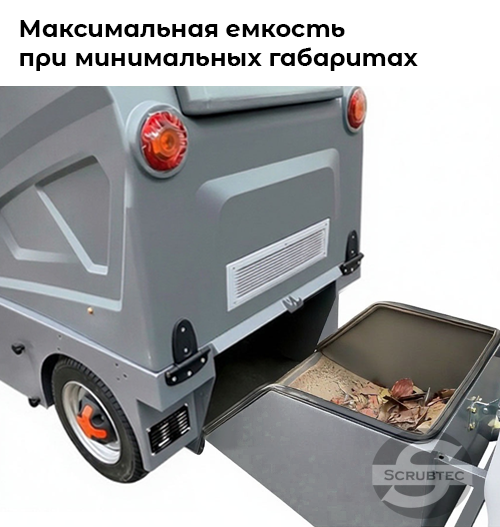

Мусоросборник объёмом 60 л принимает собранные отходы. Частота его опорожнения зависит от количества и плотности мусора. При выгрузке необходимо учитывать массу отходов и соблюдать безопасный порядок извлечения бункера.

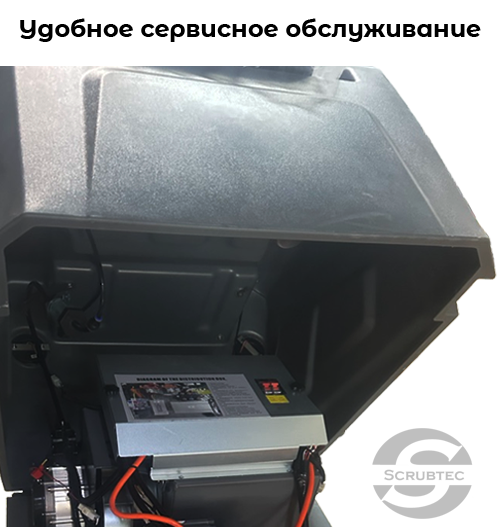

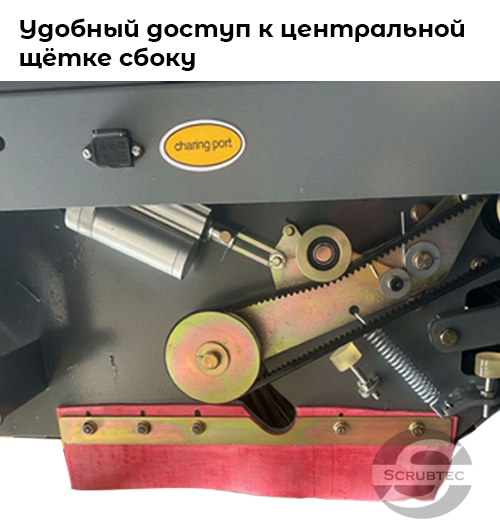

Доступ к щёткам, фильтру и другим обслуживаемым узлам выполняется после остановки машины и отключения питания. Порядок снятия деталей и необходимость инструмента определяются конструкцией конкретного узла.
Различия между GEL и Li
| Параметр | SCRUBTEC Sweeper 1280 GEL | SCRUBTEC Sweeper 1280 Li |
|---|---|---|
| Тип батареи | Гелевая свинцово-кислотная | Литиевая |
| Заявленные параметры | 48 В, 80 А·ч | 48 В, 80 А·ч |
| Зарядное устройство | Согласованное с гелевой батареей | Согласованное с конкретной литиевой батареей |
| Особенности обслуживания | Долив воды и электролита не требуется; вскрывать клапаны запрещено | Вскрывать батарейный блок и обходить предусмотренную защиту запрещено |
| Хранение | В заряженном состоянии с контролем и подзарядкой по паспорту батареи | С уровнем заряда и периодичностью контроля по паспорту батареи |
| Температура зарядки | По документации батареи и зарядного устройства | По документации батареи и зарядного устройства |
Одинаковое обозначение напряжения не подтверждает взаимозаменяемость батарей или зарядных устройств. Замену GEL на Li либо Li на GEL необходимо согласовывать с изготовителем машины или уполномоченным сервисом.
Фильтрация и пылеподавление
Для моделей заявлен полиэстеровый панельный фильтр с площадью фильтрующей поверхности 4 м² и механизмом встряхивания.
Фильтр требует регулярной очистки. Признаками ухудшения его работы могут быть повышение запылённости и снижение эффективности вакуумной системы. Очистку выполняют штатным механизмом согласно инструкции и маркировке органов управления.
При сохранении пылеобразования необходимо остановить подметание, проверить фильтр, уплотнения и вакуумный тракт. Повреждённый фильтр подлежит замене.
Указание размера улавливаемых частиц само по себе не подтверждает класс фильтрации или пригодность машины для опасной пыли.
Бак воды объёмом 30 л используется системой пылеподавления. Применяйте чистую воду без моющих средств и других добавок. Не допускайте попадания воды в фильтрующий узел и электрические компоненты.
Комплектация
Комплект поставки включает:
-
подметальную машину с местом оператора;
-
основную цилиндрическую щётку;
-
две боковые щётки;
-
мусоросборник;
-
панельный фильтр;
-
аккумуляторную батарею соответствующего исполнения — GEL или Li;
-
согласованное с батареей зарядное устройство;
-
технический паспорт и инструкцию по эксплуатации.
При получении оборудования необходимо проверить комплектность, маркировку батареи и зарядного устройства, отсутствие транспортных повреждений и надёжность креплений.
Области применения
-
Склады и логистические центры — уборка проходов, зон хранения и погрузочных площадок.
-
Промышленные предприятия — сбор допустимых сухих отходов на твёрдых покрытиях.
-
Парковки и прилегающие территории — уборка сухого песка, листьев и мелкого мусора.
-
Торговые и выставочные объекты — уборка свободных площадей и хозяйственных зон при достаточной ширине проходов.
-
Объекты после ремонтных работ — сбор допустимого сухого мусора после предварительного удаления крупных обломков и опасных материалов.
Работа на открытых площадках допускается в условиях, соответствующих инструкции. Необходимо учитывать состояние покрытия, уклоны, движение людей и транспорта.
Результат и практическая ценность
Машина объединяет подметание, сбор отходов в бункер и снижение пылеобразования. Место оператора и самоходное перемещение уменьшают потребность в длительной ходьбе и ручном перемещении уборочного оборудования.
Рабочая ширина 1,25 м позволяет обрабатывать широкую полосу покрытия за проход. Реальная выработка зависит от планировки объекта: на свободной площадке доля полезного движения выше, чем в узких проходах с частыми поворотами.
Количество заменяемых работников и экономию времени следует определять пробной уборкой одного участка при одинаковых требованиях к качеству. Заявленную производительность нельзя напрямую переводить в гарантированное количество заменяемых сотрудников.
Ограничения по применению
Машина предназначена для сухого неопасного мусора. Не используйте её для сбора:
-
жидкостей, влажных, липких и вязких материалов;
-
горящих или тлеющих предметов, горячей золы;
-
горючих, взрывоопасных, токсичных и агрессивных веществ;
-
пыли, опасной для здоровья;
-
крупных строительных обломков;
-
длинных шнуров, лент и проволоки, способных намотаться на щётки.
Запрещается работа во взрывоопасной среде, без исправного фильтра и защитных кожухов. Не отключайте блокировки и другие предусмотренные средства защиты.
Допустимый уклон определяется паспортом конкретной машины. Не выполняйте повороты на склоне и не двигайтесь поперёк него.
Эксплуатационные особенности
Подготовка к работе
Проверьте состояние щёток, колёс, фильтра, кабелей и разъёмов. Убедитесь, что мусоросборник установлен и закреплён, заряд достаточен, а зарядное устройство отключено и кабель убран.
При использовании пылеподавления проверьте наличие чистой воды и отсутствие подтеканий. Удалите с маршрута крупные предметы и материалы, способные заблокировать щётки.

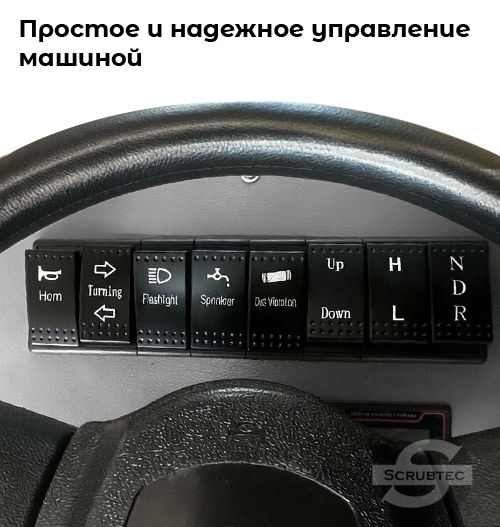

Управление и подметание
Перед началом движения ознакомьтесь с назначением органов управления. Выбирайте скорость, при которой мусор подбирается без пропусков. Снижайте скорость перед поворотами и при приближении к препятствиям.
При ухудшении качества уборки проверьте заполнение бункера, состояние щёток и фильтра. При заедании или необычном шуме остановитесь и устраните причину до продолжения работы.

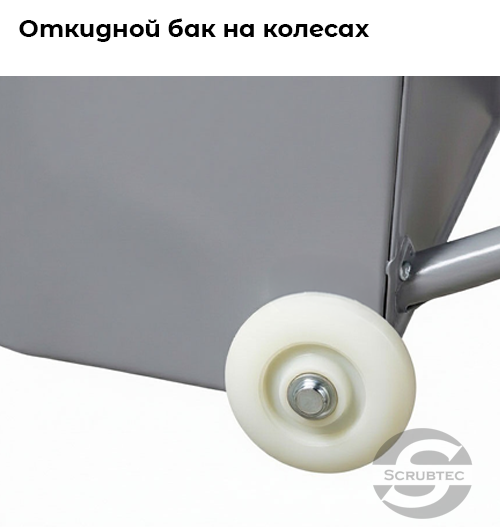

Опорожнение мусоросборника
Остановите машину на ровной поверхности, включите стояночный тормоз, выключите питание и извлеките ключ. Дождитесь остановки механизмов.
Освободите фиксатор, извлеките бункер штатным способом и выгрузите отходы в подходящую ёмкость. Не поднимайте заполненный бункер с чрезмерным усилием. После установки проверьте его фиксацию.
Очистка фильтра
Периодичность очистки определяется запылённостью и фактическим состоянием фильтра. Снятие фильтра выполняют при выключенном питании.
Не мойте фильтр и не продувайте его сжатым воздухом, если такой способ прямо не разрешён изготовителем фильтрующего элемента.
Расходники и сервис
Основные обслуживаемые элементы — основная и боковые щётки, фильтр и уплотнения. Заменяйте их при повреждении, недопустимом износе или устойчивом ухудшении качества уборки.
Универсальный срок замены в часах для всех покрытий устанавливать некорректно. Абразивность поверхности, характер мусора и настройки щёток существенно влияют на износ.
Ремонт электрического привода, батареи, зарядного устройства и внутренних механизмов поручайте квалифицированному сервисному специалисту.

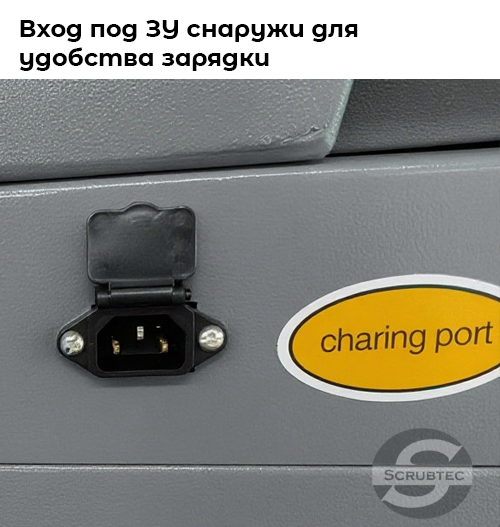

Зарядка аккумулятора
Используйте зарядное устройство, одобренное для установленной батареи. Параметры питающей сети проверяйте по его маркировке.
Заряжайте машину в сухом проветриваемом месте, вдали от огня и искр. Не накрывайте зарядное устройство. Соблюдайте предусмотренную изготовителем последовательность подключения и отключения.
Для GEL применяют согласованный профиль зарядки гелевой батареи. Для Li требуется профиль, соответствующий конкретной литиевой батарее. Не применяйте неподходящие режимы выравнивания или десульфатации.
Хранение
Перед хранением очистите машину, опорожните мусоросборник и водяной бак. При риске замерзания удалите воду из системы по инструкции.
Температуру хранения, уровень заряда и периодичность подзарядки определяйте по документации установленной батареи. Не распространяйте правила хранения GEL автоматически на Li.
Обучение персонала
К самостоятельной работе допускается обученный и уполномоченный оператор. Инструктаж должен включать:
-
запуск, движение, торможение и безопасную остановку;
-
маневрирование и движение задним ходом;
-
включение рабочих систем;
-
опорожнение бункера и очистку щёток;
-
очистку фильтра;
-
зарядку установленного типа батареи;
-
действия при неисправности.
Продолжительность обучения зависит от опыта сотрудника и условий объекта. Допуск к работе следует подтверждать практической проверкой навыков, а не только временем инструктажа.

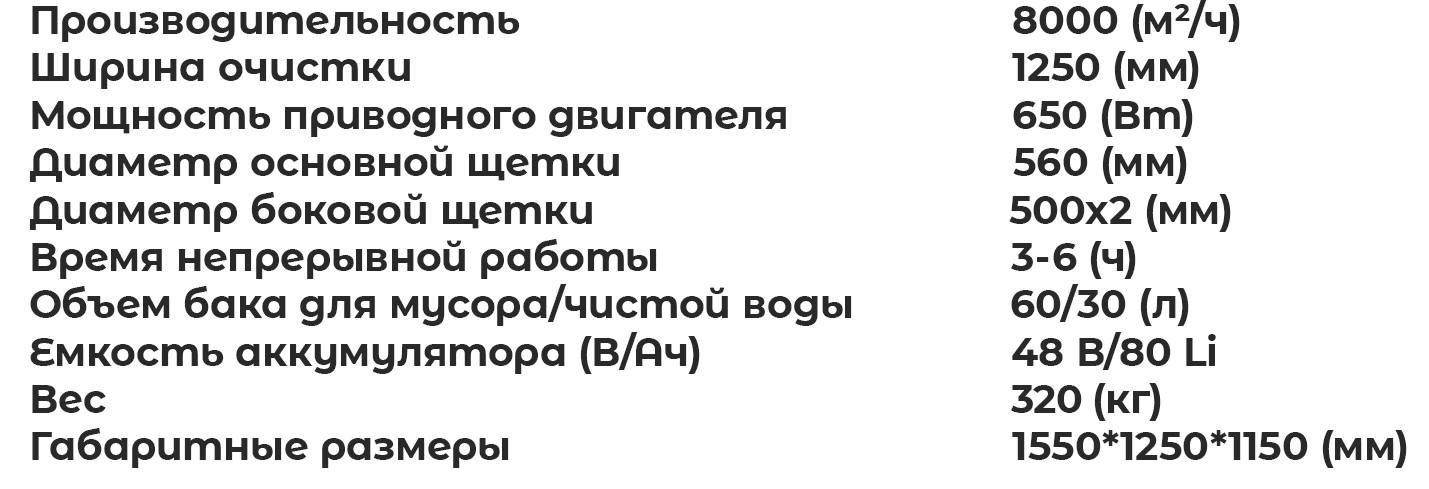

Краткая спецификация SCRUBTEC Sweeper 1280 GEL / Li
| Параметр | Значение |
|---|---|
| Тип оборудования | Аккумуляторная самоходная подметальная машина с местом оператора |
| Исполнения | SCRUBTEC Sweeper 1280 GEL и SCRUBTEC Sweeper 1280 Li |
| Тип уборки | Сухая |
| Рабочая ширина | 1250 мм |
| Основная щётка | Длина 560 мм |
| Боковые щётки | 2 × Ø500 мм |
| Мощность привода | 650 Вт |
| Аккумуляторная система | 48 В, 80 А·ч |
| Тип батареи | GEL — гелевая; Li — литиевая |
| Заявленное время работы | 3–6 ч, в зависимости от условий |
| Заявленная производительность | До 8000 м²/ч |
| Объём мусоросборника | 60 л |
| Объём водяного бака | 30 л |
| Фильтр | Панельный, полиэстер |
| Заявленная площадь фильтра | 4 м² |

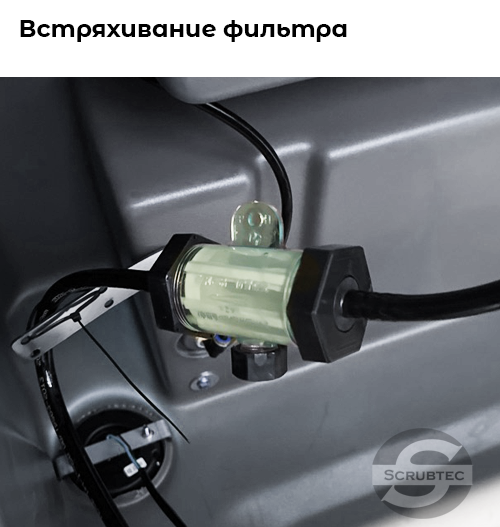

| Очистка фильтра | Штатный механизм встряхивания |
| Габариты (Д × Ш × В) | 1550 × 1250 × 1150 мм |
| Масса брутто | 320 кг |
| Зарядное устройство | Соответствующее установленной батарее |
| Хранение | В сухом помещении, с соблюдением требований изготовителя батареи |
- Характеристики поломоечной машины
-
Вес (Кг)320
-
Рабочая ширина (мм)1250
- Характеристики пылесосы
-
Габаритные размеры (Д Х Ш Х В)1550*1250*1150
- Прочее
-
Время работы (ч)3-6
-
Диаметр боковой щетки (мм)500*2
-
Ёмкость АКБ, Ач48 В 80 АЧ Литий
-
Емкость бака для воды, л30
-
Контейнер для сбора мусора (л)60
-
Мощность привода, Вт650
-
Производительность, м2/ч8000
-
Рабочая ширина основной щетки, мм560
