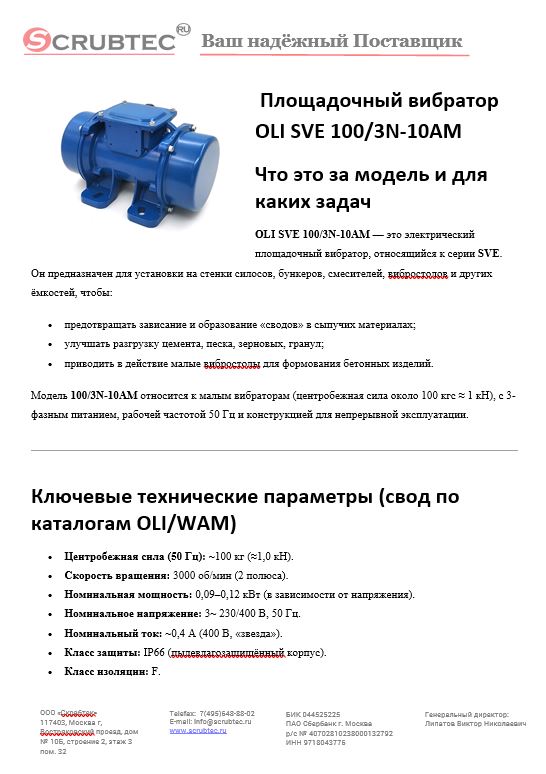

Презентация

Клик по картинке открывает файл в новой вкладке. Кнопка ниже — для скачивания.

Что это за модель и для каких задач

OLI SVE 100/3N-10AM — это электрический площадочный вибратор, относящийся к серии SVE. Он предназначен для установки на стенки силосов, бункеров, смесителей, вибростолов и других ёмкостей, чтобы:

• предотвращать зависание и образование «сводов» в сыпучих материалах;
• улучшать разгрузку цемента, песка, зерновых, гранул;
• приводить в действие малые вибростолы для формования бетонных изделий.

Модель 100/3N-10AM относится к малым вибраторам (центробежная сила около 100 кгс ≈ 1 кН), с 3-фазным питанием, рабочей частотой 50 Гц и конструкцией для непрерывной эксплуатации.

Ключевые технические параметры (свод по каталогам OLI/WAM)

• Центробежная сила (50 Гц): ~100 кг (≈1,0 кН).
• Скорость вращения: 3000 об/мин (2 полюса).
• Номинальная мощность: 0,09–0,12 кВт (в зависимости от напряжения).
• Номинальное напряжение: 3~ 230/400 В, 50 Гц.
• Номинальный ток: ~0,4 А (400 В, «звезда»).
• Класс защиты: IP66 (пылевлагозащищённый корпус).
• Класс изоляции: F.
• Масса: около 8–9 кг.
• Корпус: алюминиевый сплав (легкий, для лёгких конструкций).
• Регулировка дебалансов: от 0 до 100 % усилия за счёт изменения положения грузов.
• Крепёж: размерная группа «10AM» (типоразмер фланцев и отверстий стандартизирован у OLI).

Обоснование стоимости

• Надёжность: ресурс подшипников рассчитан на тысячи часов непрерывной работы при корректном монтаже.
• Энергопотребление минимально (менее 0,15 кВт при усилии ~1 кН), что снижает эксплуатационные затраты.
• Модульность: унифицированные крепёжные размеры и стандартные дебалансы позволяют легко заменить или масштабировать оборудование.
• Защита IP66 даёт возможность работы на открытых площадках и в пыльных зонах (цементные узлы, мукомольные производства).

Области применения

• Строительные площадки: вибростолы для формовки плитки, блоков.
• Промышленные силоса и бункеры: разгрузка цемента, гипса, песка, пластиковой гранулы.
• Пищевая промышленность: предотвращение залипания муки, сахара, крахмала (при выполнении норм по материалам).
• Химия и фармацевтика: равномерная подача порошков и гранулятов.

Результат / ценность (количественно)

• Для бункера 1–3 м³ с цементом или песком — без вибратора требуется ручное простукивание (5–10 мин на цикл); с SVE 100/3N-10AM разгрузка идёт самотёком, экономия до 1 чел.-ч на каждые 6–8 разгрузок.
• При формовке бетонных плит размером 300×300 мм использование вибратора на столе позволяет сократить цикл уплотнения с 3–4 мин до 1–2 мин, увеличив выпуск изделий в 1,5–2 раза.
• За смену на участке с 30 циклами разгрузки и 40 циклами формовки экономия может составить 3–4 чел.-ч, что эквивалентно сокращению 1 рабочего.

Чем заменяет и сколько рабочих экономит

• Заменяет ручной труд (обстукивание молотками, «растряска» силоса).
• Один установленный вибратор экономит труд 1 человека на смену на малом производстве или складском участке, обеспечивая равномерный технологический поток.

Обучение персонала

• Обучение минимальное: монтаж/демонтаж выполняет электромеханик, оператору достаточно знать «вкл/выкл» и контролировать разгрузку.
• Базовое обучение занимает 30–40 минут.

Конструкция и комплектация

• Корпус: литой алюминий, с оребрением для охлаждения.
• Дебалансы: пара грузов на валу, доступ через боковые крышки.
• Подшипники: шариковые, закрытого типа, смазанные на весь срок службы.
• Клеммная коробка: с кабельным вводом М20, допускает подключение «звезда/треугольник».
• Комплектация: вибратор в сборе, паспорт/сертификат, руководство.

Эксплуатация, расходники и сервис

• Ежесменные проверки: крепёж болтов, отсутствие повреждений кабеля, работа без перегрева.
• ТО раз в 500–1000 ч: проверка вибродиагностикой подшипников, подтяжка крепежа.
• Расходники: уплотнительные крышки, болты, дебалансы; подшипники — при капитальном ремонте.
• Сервис: при корректной эксплуатации срок службы подшипников > 10 000 ч.

Краткая спецификация (для ТЗ/тендера)

• Тип: внешний площадочный электровибратор.
• Модель: OLI SVE 100/3N-10AM.
• Центробежная сила: ~100 кг (≈1,0 кН), регулируемая.
• Скорость вращения: 3000 об/мин (2 полюса, 50 Гц).
• Мощность: ~0,09–0,12 кВт.
• Питание: 3~ 230/400 В, 50 Гц.
• Класс защиты: IP66; класс изоляции F.
• Масса: ~8–9 кг.
• Корпус: литой алюминий.
• Крепёж: размер 10AM.

• .
