Что это за модель и для каких задач

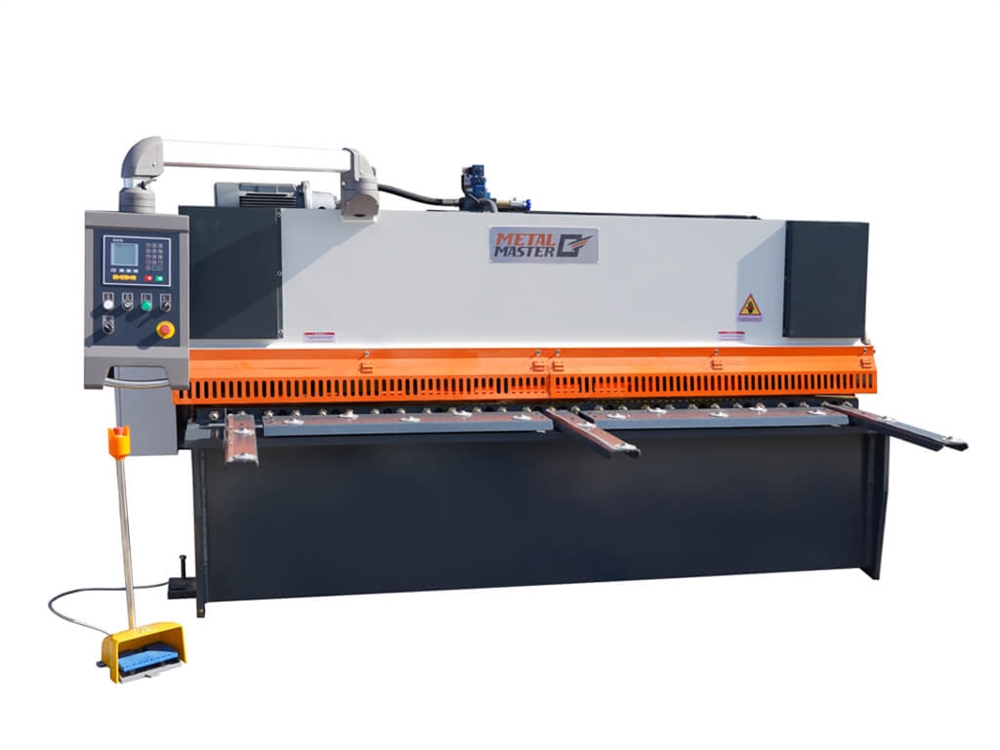

Metal Master HCJ 3280 E — промышленные гидравлические гильотинные ножницы класса 8×3200 с поворотной режущей балкой (swing-beam), NC-управлением задним упором на базе Estun E21S и типовым комплектом для серийной резки листа до 3,2 м. Машина рассчитана на заготовительные участки и металлоцентры, где нужны повторяемость размеров, стабильная кромка и приемлемая производительность без избыточной сложности полноценного ЧПУ. Конструкция — сварная рама с термо-снятием напряжений, гидроприжимы листа и «теневая» линия реза для работы по разметке. (Подробности и состав — см. раздел «Конструкция» и источники.)

Ключевые технические параметры (без источников)

• Возможности реза: толщина листа до 8 мм (низкоуглеродистая сталь), длина реза 3200 мм
• Кинематика: поворотная балка, угол наклона ножа 1,5°
• Производительность: до 14 рез/мин
• Задний упор (ось X): ход до 500 мм, точность позиционирования ±0,2 мм
• Стол/зона подачи: длина стола 810 мм, глубина зева 120 мм; шариковые опоры на столе
• Ножевой блок: верхний нож — 2 режущие кромки; нижний — 4 режущие кромки; ручная регулировка зазора
• Гидросистема: бак ≈255 л
• Приводы: главный двигатель 7,5 кВт; привод заднего упора 0,37 кВт (мотор-редуктор)
• Габариты / масса: 4100×1900×2000 мм / ≈6000 кг

Конструкция и комплектация

• Рама и балка. Стальная сварная станина, термообработка для снятия напряжений; поворотная режущая балка с возвратом от азотных цилиндров (аккумулятор). Такая схема проще «прямоходной» гильотины и хорошо держит «чёрные» толщины до 8 мм.
• Гидравлика и электроника. Гидроклапаны уровня Bosch Rexroth; электрооборудование Schneider Electric, приводная электроника Delta.
• Прижим и стол. Гидроприжимы листа с полиуретановыми башмаками (не мнут поверхность), шариковые опоры на переднем столе, передние кронштейны с линейками и боковыми упорами, «теневая линия реза» для совмещения по риске.
• Управление и оснастка. Estun E21S: программирование оси X (задний упор) с шаговыми циклами, память программ; привод X — мотор-редуктор с обратной связью, ШВП и направляющие. Включение — выносная педаль с «грибком» аварийной остановки.
• Безопасность. Задняя световая завеса/световая защита, ограждения передней зоны реза, концевые выключатели хода.
• Ножевой пакет. Верхний нож двусторонний, нижний четырёхсторонний; штатно — щупы для установки зазора, смазочный инструмент и ЗИП уплотнений.

Области применения

• Заготовительные участки/металлоцентры: раскрой листа 0,8–8 мм, подготовка карт раскроя под гибку/перфорацию.
• Корпусные изделия, вентиляция/HVAC, электрошкафы: прямолинейные резы с повтором, низкая деформация кромки.
• Сервисные заготовительные цеха, контрактное производство: среднесерийные партии, фиксированная длина реза по заднему упору.

Задачи, которые решает

Специалист по закупкам

• Закрывает типовой запрос «8×3200, 220/380 В промышленный сегмент» без избыточного ЧПУ; доступные расходники/ножи, сервис и поставки компонентов массовых брендов.
• Прозрачная спекомплектация: E21S, гидроприжимы, защита, стандартные ножи — минимальный стартовый набор для запуска в смену.

Руководитель/технолог

• Повторяемость размеров по оси X (±0,2 мм) и до 14 рез/мин — хватает для большинства «чёрных» толшин 3–6 мм и партий до сотен резов/смену.
• Настройка качества кромки — корректным зазором между ножами + прижимом; теневая линия упрощает совмещение по риске.

Оператор/обслуживание

• Интуитивная E21S (пошаговые/многошаговые программы, быстрый вызов рецептов), педаль, наглядная «тень» реза; удобная подача листа за счёт шариковых опор.
• Менее трудоёмкая смена кромок: верхний нож — 2, нижний — 4 стороны; ручная регулировка зазора — быстро по щупам.

Сильные стороны и ограничения

Плюсы

• Жёсткая рама, swing-beam, азотный возврат — устойчивая геометрия и простая гидравлика, пригодная для «тяжёлого» режима.
• E21S + моторизованный задний упор (ШВП/направляющие) — точное позиционирование и быстрая переналадка партий.
• Инфраструктура безопасности (ограждения, световая защита) и удобство подачи (кронштейны, шары, теневая линия).
• Компонентная база (Rexroth, Schneider, Delta) повышает ремонтопригодность и доступность ЗИП.

Ограничения

• Фиксированный угол наклона 1,5° и ручная регулировка зазора — для сверхтонких/«капризных» материалов может уступать машинам с моторизованным зазором/переменным углом.
• Ход заднего упора до 500 мм — для длинных «нарезок» с малым остатком может потребоваться переустановка или альтернативный маршрут.
• Норматив 8 мм обычно указан для низкоуглеродистой стали; для нержавеющих/высокопрочных сталей рабочая толщина ниже (правило — снижать по прочности материала).

Эксплуатация, расходники и сервис

Пуско-наладка и геометрия

1. Проверка уровня масла и давления в азотных возвратных цилиндрах (ориентир — 6 МПа, по данным техподдержки).
2. Калибровка заднего упора по линейке/эталону; проверка параллельности ножей и «нулей» E21S.
3. Установка зазора между ножами по толщине и материалу (правило: 6–10 % от толщины для мягкой стали; меньше — для тонкого листа).
4. Пробный рез «по тени» и по упору, контроль перпендикулярности на угольник/кромкоскоп.

Рабочие приёмы

• Для тонких листов: минимальный зазор, умеренный прижим, чистые опоры; следить за заусенцем.
• Для толстых/вязких: увеличивать зазор, контролировать чистоту/заточку кромок, использовать опоры/кронштейны во избежание «клевка».

Расходники и ЗИП

• Ножи (верхний/нижний) — смена кромок по ресурсу; комплект уплотнений гидросистемы; щупы для зазора; фильтроэлементы гидросистемы; предохранители/контакторы, датчики световой завесы, педаль. (См. стандартную комплектацию и перечень ЗИП на странице модели.)

ТО и сервис

• Ежесменное: очистка стола/направляющих опор, контроль утечек, тест аварийной остановки/светозащиты.
• Еженедельно: проверка параллельности ножей и «квадрата» на 300–1000 мм, ревизия зазора.
• Периодически: контроль уровня/состава масла в баке (≈255 л), чистка/замена фильтров, ревизия давления азота, диагностика привода оси X (люфт ШВП, состояние концевиков).

Краткая спецификация (для ТЗ/тендера)

• Тип: гильотинные ножницы гидравлические, поворотная балка (swing-beam)
• Модель: Metal Master HCJ 3280 E
• Способ реза/угол: поворотная балка, угол 1,5° (фикс.)
• Макс. толщина / длина реза: 8 мм / 3200 мм (низкоуглеродистая сталь)
• Производительность: до 14 рез/мин
• Задний упор (ось X): ход 0–500 мм, точность ±0,2 мм, NC-управление Estun E21S
• Прижим: гидравлический, полиуретановые башмаки
• Ножи: верхний — 2 кромки; нижний — 4 кромки; ручная регулировка зазора
• Оснащение операционной зоны: передние кронштейны с линейками, шариковые опоры, «теневая линия реза»
• Безопасность: ограждения, задняя световая защита, педаль с аварийной остановкой
• Гидросистема / электрика: бак ≈255 л; компоненты Rexroth/Schneider/Delta
• Приводы: главный 7,5 кВт; задний упор 0,37 кВт
• Габариты / масса: ≈4100×1900×2000 мм / 6 т
• Поставка: паспорт на русском, комплект щупов, ЗИП уплотнений, инструмент (подтвердить в договоре)

Практические рекомендации по выбору/закупке

1. Зафиксируйте в КП/договоре: угол 1,5°, ход упора 500 мм и точность ±0,2 мм, состав стандартной комплектации (E21S, ножи 2/4 кромки, светозащита, шары, щупы, ЗИП), бренды компонентов.
2. На приёмке — контроль «квадрата» и параллельности на длинах 1000–3200 мм, фактической точности X по контрольному резу, работы световой защиты и педали.
3. Сразу закупите комплект расходных кромок и фильтров, чтобы не останавливать станок на заточку/ожидание ЗИП.
