179284 Машина мозаично-шлифовальная GM-245-5,5 Сплитстоун (двиг. электр. N=5,5кВт) GM245-М3.12А (МЗ)

Презентация

Клик по картинке открывает файл в новой вкладке. Кнопка ниже — для скачивания.

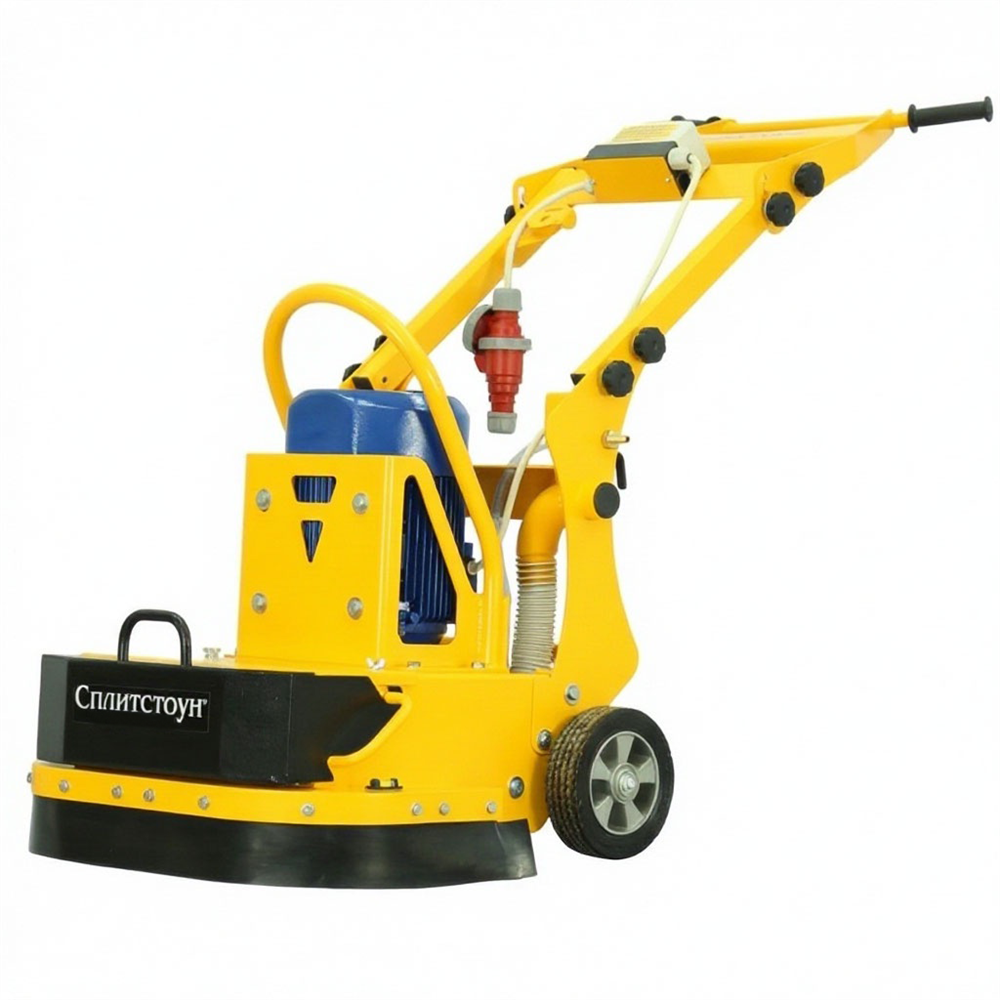

Мозаично-шлифовальная машина Сплитстоун GM-245 (5,5)

 Что это за модель и для каких задач

Сплитстоун GM-245 (5,5) — двухтраверсная мозаично-шлифовальная машина российского производства, предназначенная для выравнивания, шлифования и полирования конструкционных и отделочных материалов покрытий полов, а также удаления старых полимерных покрытий. Модель оснащена трёхфазным электродвигателем мощностью 5,5 кВт и имеет двухскоростной режим вращения траверс (600/1000 об/мин) с возможностью изменения направления вращения.

Ключевой технологический принцип: две траверсы с шестью франкфуртами вращаются в разные стороны, что обеспечивает высокие показатели плоскостности и исключает появление необработанных «мёртвых» зон. Двухскоростной режим позволяет переключаться между грубой/средней шлифовкой (600 об/мин) и финишной полировкой (1000 об/мин).

Для каких задач предназначена:

• Выравнивание и шлифование бетонных, мозаичных, мраморных и гранитных полов;
• Удаление старых полимерных покрытий, эпоксидных смол, клея, краски;
• Черновая и финишная шлифовка (от грубой обдирки до полировки);
• Подготовка поверхностей под финишные покрытия;
• Полировка составом Hiperhard.

Отличие от модели GM-245-7,5: несмотря на меньшую мощность (5,5 кВт против 7,5 кВт), данная модель имеет более низкую скорость вращения траверс и возможность переключения скоростей, что важно при полировке. В остальном модели аналогичны.

Ключевые технические параметры

Обоснование выбора

Эксплуатационные преимущества:

Производительность 16 м²/ч одним сегментом. При использовании 6 сегментов и двух траверс машина обрабатывает значительные площади за смену. Для сравнения: ручная шлифовка болгаркой с алмазной чашкой даёт 2–4 м²/ч.

Двухскоростной режим. Возможность переключения 600/1000 об/мин позволяет использовать одну машину для грубой шлифовки и полировки, исключая необходимость приобретения отдельного оборудования для финишных операций.

Снижение износа расходников. Система Redi Lock™ и быстросменное крепление франкфуртов сокращают время на замену инструмента до 1 минуты, что увеличивает коэффициент использования машины.

Ремонтопригодность. Стандартный российский электродвигатель АИР 112 М2, клиновые ремни XPZ 762 — всё доступно на рынке. Сервис через дилерскую сеть СПЛИТСТОУН.

Сравнение с аналогами. Модель GM-245-7,5 не имеет двухскоростного режима. Для задач, где требуется полировка, GM-245-5,5 технологически выгоднее.

Вывод: машина эффективна на объектах от 500–1000 м², где экономия времени составляет десятки человеко-часов, а возможность полировки на той же машине исключает затраты на дополнительное оборудование.

Области применения

Промышленные и складские полы:

Подготовка оснований под топпинговые и упрочнённые полы;

Удаление старых полимерных покрытий;

Выравнивание бетонных плит.

Коммерческие объекты:

Торговые центры, паркинги, логистические комплексы;

Спортивные объекты с бетонным основанием.

Гражданское строительство:

Подготовка полов под полимерные покрытия;

Шлифовка и полировка мозаичных, мраморных, гранитных полов;

Реставрация бетонных и каменных оснований.

Ограничение: машина предназначена для работы в закрытых помещениях и на открытых площадках при температуре от −10 °C до +40 °C. Не предназначена для взрывоопасных зон.

Результат / ценность

Количественные показатели:

Производительность: 16 м²/ч одним сегментом. При 6 сегментах и двух траверсах — до 96 м²/ч теоретической производительности (с учётом проходов).

Ширина обработки за один проход: 600 мм. Для обработки 1000 м² полосой 600 мм потребуется 1667 погонных метров проходов.

Минимальная необработанная зона: всего 1,5 см вдоль вертикального препятствия (стены, бордюра).

Масштаб: 80 % российского парка мозаично-шлифовальных машин — продукция СПЛИТСТОУН. Компания работает на рынке 25 лет.

Качественные показатели:

Плоскостность. Две траверсы, вращающиеся в разные стороны, обеспечивают высокие показатели плоскостности без «мёртвых» зон.

Отсутствие вибрации. Хорошая балансировка траверс и франкфуртов. Разница положения франкфурта относительно центра вращения не превышает 0,5 мм.

Готовность под финишное покрытие. После обработки поверхность пригодна для нанесения грунтовок и полимерных составов.

Работа вплотную к стене. Легко снимаемые боковые стенки купола позволяют шлифовать вплотную к вертикальным препятствиям.

Ценность для заказчика:

Замена оборудования и рабочей силы

Какое оборудование заменяет:

Сколько заменяет рабочих:

При условии сохранения качества поверхности:

• 1 оператор GM-245 (5,5) заменяет 3–5 операторов ручной шлифовки при грубой и средней обработке;
• 1 оператор заменяет 4–6 операторов при финишной шлифовке и полировке на больших площадях;

При работе вплотную к стенам и в труднодоступных местах преимущество сохраняется за счёт минимальной необработанной зоны (1,5 см).

Экономия времени в трудозатратах:

• На 1000 м²: экономия от 180 до 280 человеко-часов;
• На 5000 м²: экономия от 900 до 1400 человеко-часов;
• На 10 000 м²: экономия от 1800 до 2800 человеко-часов.

Обучение персонала

Сложность обучения: низкая. Машина имеет простую конструкцию с двумя траверсами и механическим переключением скоростей.

Основные навыки:

Подготовка к работе: проверка натяжения ремней, установка франкфуртов (система Redi Lock™ — без дополнительного инструмента), подключение к сети 380 В, подключение пылесоса или воды.

Управление: машина перемещается оператором вручную за складную эргономичную рукоятку. Направление движения — вдоль обрабатываемой полосы.

Переключение скоростей: перестановка шкива с одного вала на другой. Рядом с ведущими валами на корпусе редуктора выбито число, обозначающее частоту вращения траверс.

Регулировка: положение колёсной оси регулируется винтом подъёма колёс для обеспечения полного прилегания траверс к поверхности.

Техника безопасности: обязательное использование противошумных наушников, защитных очков, перчаток. При мокрой шлифовке — индивидуальные средства защиты.

Срок обучения:

Базовый курс: 4–6 часов (изучение руководства, пробные проходы);

Достаточная квалификация: 1–2 рабочие смены (8–16 часов);

Полная самостоятельность: 3–5 смен.

Быстрая смена оператора: благодаря быстросменному креплению инструмента (1 минута на замену) и простой регулировке, новый оператор выходит на 70–80 % производительности в течение первой смены. Руководство по эксплуатации содержит все необходимые схемы и таблицы.

Важное преимущество: возможность установки до трёх дополнительных наборных грузов (в комплекте) позволяет увеличить производительность в 2 раза. Оператор должен понимать, когда использовать дополнительную нагрузку, а когда работать без неё.

Конструкция и комплектация

Комплект поставки:

Важно: франкфурты (шлифовальные и полировальные) в комплект поставки не входят и заказываются отдельно.

Эксплуатация, расходники и сервис

Эксплуатационные требования:

Электропитание: трёхфазная сеть 380 В, 50 Гц. Автомат защиты по тепловой нагрузке, току утечки и короткому замыканию. Класс защиты IP54.

Обслуживание: проверка натяжения ремней каждые 50 часов работы; замена ремней при появлении признаков износа; очистка траверс от налипания бетона для сохранения балансировки; проверка упругого элемента в траверсах.

Условия работы: закрытые помещения и открытые площадки с температурой от −10 °C до +40 °C.

Мокрая шлифовка: подключение к магистральному водопроводу через шаровой кран. Требует индивидуальных средств защиты.

Расходные материалы:

Сервис:

Гарантия на машину — 1 год с момента продажи при соблюдении условий эксплуатации.

Гарантия на электродвигатель — в соответствии с гарантийными обязательствами изготовителя.

Сервисные центры СПЛИТСТОУН расположены в Москве и регионах России.

Ремонтопригодность высокая: стандартные подшипники, ремни и двигатель доступны на рынке.

Краткая спецификация (для тз/тендера)

Наименование: Машина мозаично-шлифовальная Сплитстоун GM-245 (5,5)

Назначение: Выравнивание, шлифование и полирование конструкционных и отделочных материалов покрытий полов, удаление старых полимерных покрытий

• Технические характеристики:
• Ширина обрабатываемой полосы: 600 мм
• Количество траверс: 2
• Количество франкфуртов: 6 шт
• Система крепления инструмента: «Франкфурт» / Redi Lock™
• Частота вращения траверс: 600 / 1000 об/мин
• Модель электродвигателя: АИР 112 М2
• Мощность двигателя: 5,5 кВт
• Напряжение: 380 В, 50 Гц, трёхфазный
• Количество и тип ремней: 3 ремня клиновых XPZ 762
• Габариты рабочие: 1410 × 650 × 1060 мм
• Габариты транспортные: 700 × 650 × 765 мм
• Масса снаряжённая: 182 кг
• Масса без груза: 152 кг
• Производительность (ориентировочная): 16 м²/ч одним сегментом
• Гарантия: 1 год

Требования к упаковке и маркировке:

Комплект поставки: машина, наборные грузы (до 3 шт.), паспорт изделия, паспорт двигателя, противошумные наушники, руководство по эксплуатации.

Опционально: франкфурты шлифовальные и полировальные (заказываются отдельно).

Часто задаваемые вопросы

Вопрос: В чём отличие GM-245 (5,5) от GM-245-7,5?

Ответ: GM-245 (5,5) имеет мощность 5,5 кВт и двухскоростной режим (600/1000 об/мин). GM-245-7,5 имеет мощность 7,5 кВт и одну скорость 1200 об/мин. Модель 5,5 кВт выигрывает при полировке благодаря возможности снижения скорости. Модель 7,5 кВт выигрывает при грубой шлифовке твёрдых бетонов.

Вопрос: Можно ли работать без дополнительных грузов?

Ответ: Да, работа без груза допускается. Однако оптимальное использование дополнительной нагрузки (до 3 наборных грузов) позволяет увеличить производительность в 2 раза. Рекомендуется использовать грузы при грубой и средней шлифовке.

Вопрос: Как переключается скорость вращения траверс?

Ответ: Перестановкой шкива с одного вала на другой. Рядом с ведущими валами на корпусе редуктора выбито число, обозначающее частоту вращения траверс. Переключение занимает несколько минут.

Вопрос: Нужен ли водяной охладитель?

Ответ: Машина поддерживает как сухую, так и мокрую шлифовку. При мокрой обработке вода подаётся через полые валы, регулировка — шаровым краном на стойке рамы. Подключение к магистральному водопроводу. Мокрая обработка требует индивидуальных средств защиты.

Вопрос: Можно ли шлифовать вплотную к стене?

Ответ: Да. Легко снимаемые боковые стенки купола позволяют шлифовать вплотную к вертикальным препятствиям. Минимальная необработанная зона — всего 1,5 см.

Вопрос: Сколько времени занимает замена франкфуртов?

Ответ: Не более 1 минуты. Франкфурты крепятся на траверсу путём вставки в специальные пазы без использования дополнительных крепёжных элементов (система Redi Lock™).

Вопрос: Какой ресурс франкфуртов?

Ответ: Ресурс зависит от типа франкфурта и твёрдости обрабатываемого материала:

Обдирочные PCD: до 1000–1600 м²;

Шлифовальные бетон N000 Premium: до 1500 м²;

Шлифовальные бетон N0 Standart: до 500 м²;

Полировальные N7 Premium: до 3000 м².

Вопрос: Есть ли инструкция на русском языке?

Ответ: Да. Руководство по эксплуатации поставляется в комплекте с машиной. Электронную версию можно запросить у дилера СПЛИТСТОУН.

Вопрос: Какое напряжение питания требуется?

Ответ: Только 380 В, трёхфазная сеть. Подключение к однофазной сети 220 В невозможно.

Вопрос: Сколько операторов нужно для работы с машиной?

Ответ: Достаточно одного оператора. Машина перемещается вручную за складную рукоятку. Для транспортировки на объекте может потребоваться второй человек из-за массы 182 кг (снаряжённая).

Вопрос: В какой упаковке поставляется машина?

Ответ: Машина поставляется в стрейч-плёнке. Дополнительная жёсткая тара (обрешётка, паллета) в стандартную комплектацию не входит и может быть организована по отдельному запросу.
