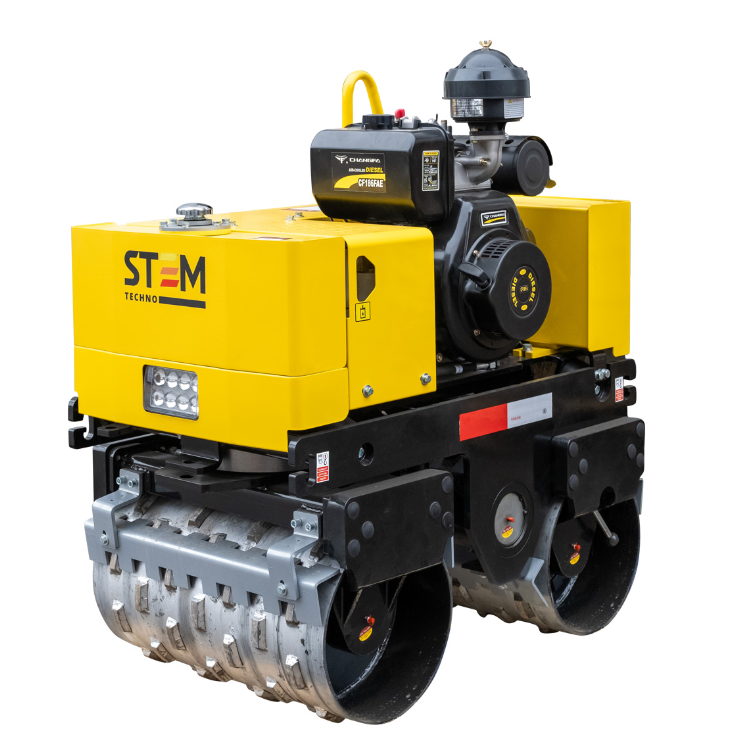

Вибрационный траншейный каток STEM Techno SRTR 801D

1. Обзор модели и целевое назначение

STEM Techno SRTR 801D — это вибрационный двухвальцовый траншейный каток с дистанционным управлением, предназначенный для уплотнения грунтовых слоев в ограниченных пространствах. Модель относится к классу профессионального дорожно-строительного оборудования, рассчитанного на работу в стесненных условиях траншей, котлованов и труднодоступных участков.

Ключевая особенность — дистанционное управление на расстоянии до 200 м, которое позволяет оператору работать вне зоны возможного обрушения траншеи, что критически важно при глубине залегания коммуникаций. Машина оснащена дизельным двигателем Changfa CF186FAE мощностью 9 л.с. и гидравлическим приводом хода и вибрации.

Целевые задачи:

• Уплотнение дна траншей при прокладке инженерных коммуникаций (водопровод, газопровод, канализация).

• Послойное уплотнение грунта обратной засыпки.

• Подготовка оснований под фундаменты и монолитные плиты.

• Уплотнение дорожных оснований, тротуаров и садовых дорожек.

• Работы по благоустройству территорий и ландшафтному дизайну.

2. Ключевые технические параметры

Данные строго соответствуют спецификации с официального сайта и каталогов дилера:

3. Обоснование стоимости

Стоимость виброкатка SRTR 801D (от 2 690 000 до 2 800 000 руб. на момент публикации) обусловлена специализированной конструкцией, дистанционным управлением и профессиональным назначением.

1. Дистанционное управление (радиоканал, 200 м): Оператор управляет катком с безопасного расстояния, что особенно важно при работе в глубоких траншеях (до 3-4 м), где есть риск обрушения стенок. Пульт с аккумулятором 6600 мАч обеспечивает до 40 часов автономной работы.

2. Гидравлический привод хода и вибрации: Использование гидромоторов Danfoss и насоса Zaneda обеспечивает надежность трансмиссии и высокий крутящий момент на вальцах. Гидравлическая система плавно регулирует скорость движения (0-4 км/ч) и позволяет двигаться задним ходом со скоростью 1,5 км/ч.

3. Дизельный двигатель воздушного охлаждения (9 л.с.): Changfa CF186FAE — проверенный временем одноцилиндровый дизель, неприхотливый к качеству топлива и условиям эксплуатации. Расход топлива составляет около 1 л/час активной работы.

4. Оптимальное соотношение массы и центробежной силы: Вес 800 кг в сочетании с центробежной силой 20 кН при частоте 70 Гц позволяет эффективно уплотнять слои грунта толщиной до 25 см для несвязанных грунтов (песок, гравий).

5. Универсальность вальцов: Возможность установки как кулачковых (для грунтов), так и гладких вальцов расширяет спектр применения оборудования.

4. Области применения

Траншейный каток STEM Techno SRTR 801D предназначен для специализированных работ на ограниченных территориях.

• Строительство инженерных коммуникаций: Уплотнение дна траншей и послойная трамбовка обратной засыпки при прокладке водопровода, канализации, газопровода, кабельных линий.

• Дорожные работы: Подготовка оснований дорожной одежды, уплотнение щебеночных и песчаных подушек, ремонт дорожного полотна в стесненных условиях.

• Фундаментные работы: Уплотнение грунтовых оснований под монолитные плиты, фундаменты мелкого заложения, ленточные фундаменты.

• Благоустройство территорий: Формирование и уплотнение оснований садовых дорожек, тротуаров, площадок, отмосток.

• Ландшафтный дизайн: Создание ровных оснований для газонов, клумб, дренажных систем.

5. Эффективность: Результат и масштаб

• Количественный результат: Рабочая ширина 635 мм и скорость до 4 км/ч позволяют уплотнять до 2500 м² за смену (при идеальных условиях и прямолинейном движении). Глубина эффективного уплотнения для несвязанных грунтов достигает 25 см за один проход.

• Качественный результат: Вибрация частотой 70 Гц и центробежной силой 20 кН обеспечивают высокую степень уплотнения (коэффициент уплотнения до 0,95-0,98 для песчаных и гравийных грунтов). Кулачковые вальцы разрушают комки и обеспечивают лучшее сцепление с грунтом.

• Безопасность: Дистанционное управление исключает присутствие оператора в зоне возможного обрушения траншеи, что критически важно при работе на глубине.

6. Экономика труда: Замещение ручного труда

• Количество заменяемых рабочих: Один оператор на виброкатке SRTR 801D заменяет бригаду из 10-15 землекопов с ручными трамбовками (электрическими или пневматическими). Ручная трамбовка 100 м² грунта занимает у одного рабочего 6-8 часов; каток выполняет тот же объем за 30-40 минут.

• Экономия времени: Уплотнение 500 м² дна траншеи ручными трамбовками бригадой из 4 человек занимает 6-8 часов. С катком один оператор справляется за 1,5-2 часа.

• Качество уплотнения: Механизированное уплотнение обеспечивает равномерную плотность по всей площади, что ручными инструментами достичь значительно сложнее. Недоуплотнение грунта может привести к просадке фундаментов и повреждению коммуникаций.

• Снижение физической нагрузки: Оператор управляет техникой дистанционно, не выполняя тяжелого физического труда.

7. Обучение персонала

• Интуитивное управление: Радиопульт управления имеет джойстики или рычаги для управления движением вперед/назад и включения вибрации. Конструкция повторяет логику управления стандартной строительной техникой.

• Низкий порог входа: Время обучения оператора базовым операциям (запуск двигателя, управление движением, включение вибрации, аварийная остановка) составляет 1-2 часа под контролем наставника.

• Требования к персоналу: Оператору требуются базовые навыки управления строительной техникой и понимание процесса уплотнения грунтов.

• Безопасность: Инструктаж по технике безопасности обязателен (расстояние до катка при работе, запрет нахождения в траншее во время движения машины и т.д.).

• Обслуживание пульта: Зарядка аккумулятора пульта (6600 мАч) — стандартная операция, выполняемая через USB-C или специализированное зарядное устройство.

8. Конструкция и комплектация

Конструктивные особенности:

• Рама: Жесткая сварная конструкция, рассчитанная на вибрационные нагрузки.

• Двигатель: Одноцилиндровый, 4-тактный, воздушного охлаждения, Changfa CF186FAE, мощность 6,6 кВт (9 л.с.).

• Запуск двигателя: Электростартер + ручной (запасной) стартер.

• Трансмиссия: Гидравлическая, с гидромоторами на каждом вальце.

• Привод вибрации: Гидравлический, с электромагнитной муфтой включения.

• Вальцы: Два, диаметром 350 мм, ширина рабочей поверхности 635 мм. Тип — кулачковые / гладкие (в зависимости от комплектации).

• Система смачивания вальцов: Водяной бак 26 л, насос, форсунки.

• Очистители вальцов: Стальные скребки для удаления налипшего грунта.

• Система управления: Радиопульт с дальностью 200 м, аккумулятор 6600 мАч, время работы до 40 часов.

Базовая комплектация (ожидаемая):

1. Базовый блок катка (двигатель, гидросистема, рама, вальцы) — 1 шт.

2. Радиопульт дистанционного управления — 1 шт.

3. Зарядное устройство для пульта — 1 шт.

4. Инструмент для обслуживания — 1 комплект.

5. Инструкция по эксплуатации — 1 шт.

9. Эксплуатация, расходники и сервис

• Расходные материалы:

  • Моторное масло: Замена согласно регламенту производителя двигателя.

  • Гидравлическое масло: Замена в гидросистеме.

  • Топливный фильтр: Периодическая замена.

  • Воздушный фильтр: Очистка / замена.

  • Аккумуляторная батарея (на пульте): По мере износа.

  • Скребки (очистители вальцов): Замена при износе.

  • Форсунки системы смачивания: Прочистка/замена.

• Регламент обслуживания:

  • Ежесменно: Проверка уровней масла и топлива, визуальный осмотр шлангов и соединений, зарядка пульта управления, осмотр и очистка вальцов и скребков, проверка состояния форсунок.

  • Еженедельно: Проверка герметичности гидросистемы, проверка натяжения ремней, очистка системы охлаждения двигателя от пыли.

  • По регламенту (каждые 100-250 моточасов): Замена моторного масла, замена гидравлического масла и фильтров, техническое обслуживание дизельного двигателя (проверка клапанов, форсунок и т.д.).

• Гарантия: Типичные условия — 1 год на оборудование.

10. Краткая спецификация (для ТЗ/тендера)

Для включения в конкурсную документацию:

11. Часто задаваемые вопросы (FAQ)

В: В чем преимущество дистанционного управления при работе в траншее?
О: Оператор управляет катком с безопасного расстояния (до 200 м), находясь вне зоны возможного обрушения стенок траншеи. Это исключает риск травмирования при осыпании грунта, что особенно важно при глубине траншеи 2-4 метра.

В: Можно ли использовать каток на открытых площадках?
О: Да, модель может работать как в траншеях, так и на открытых площадках. Однако её специализация — работы в стесненных условиях (ширина прохода 635 мм). Для больших открытых площадей (более 5000 м²) производитель рекомендует использовать более широкие дорожные катки.

В: Как часто нужно обслуживать дизельный двигатель Changfa?
О: Регламент обслуживания типовой для одноцилиндровых дизелей: замена масла каждые 100-150 моточасов, замена топливного и воздушного фильтров — каждые 200-250 моточасов. Двигатель считается неприхотливым и надежным.

В: Каков расход топлива и сколько стоит эксплуатация?
О: Расход дизельного топлива составляет около 1 л/час при активной работе. Это очень экономичный показатель для оборудования весом 800 кг. При 8-часовой смене расходуется 7-9 литров топлива.

В: Сложно ли заряжать пульт дистанционного управления?
О: Нет. Пульт оснащен аккумулятором емкостью 6600 мАч, который заряжается через стандартное зарядное устройство (входит в комплект). Времени работы от одного заряда (до 40 часов) хватает на 5-10 полных рабочих смен.

В: Можно ли устанавливать разные типы вальцов?
О: Да. В базовой комплектации обычно поставляются кулачковые вальцы (оптимальны для грунтов). По запросу возможна установка гладких вальцов для уплотнения асфальтобетонных смесей или финишной отделки.

В: Где найти инструкцию на русском языке?
О: Полное руководство пользователя на русском языке входит в комплект поставки при покупке оборудования у официального дилера. Электронную версию можно запросить в технической поддержке продавца.
