Индустриальный аккумуляторный пылесос SCRUBTEC IVC BATTERY 80L Li FC
|
• Сервисные центры по всей России
• Выезд сервисного инженера
• Монтаж оборудования и станков
|
 |
|

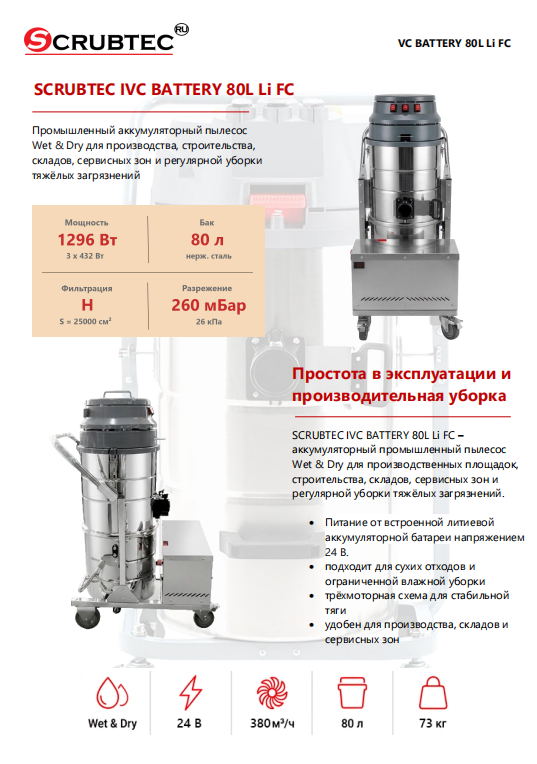

Инструкция Презентация Клик по картинке открывает файл в новой вкладке для скачивания. |
|
 |
 |
 |
 |
 |
|
 |
 |
 |
|
|
||
 |
 |
 |
 |
 |
 |
|
|
||
 |
 |
 |
*Расчётное время работы от аккумулятора
Время автономной работы зависит от количества включённых двигателей и режима использования. В таблице ниже приведены расчётные значения для различных сценариев работы.
| Сценарий | Средняя мощность | Реалистичное время | Возможный диапазон |
|---|---|---|---|
| 3 двигателя непрерывно | 1326 Вт | 1 ч 32 мин | 1 ч 25 мин – 1 ч 38 мин |
| 3 двигателя: 10 мин работа / 2 мин пауза | 1110 Вт | 1 ч 50 мин | 1 ч 41 мин – 1 ч 57 мин |
| 2 двигателя непрерывно | 894 Вт | 2 ч 17 мин | 2 ч 06 мин – 2 ч 25 мин |
| 2 двигателя: 15 мин работа / 5 мин пауза | 678 Вт | 3 ч 01 мин | 2 ч 46 мин – 3 ч 11 мин |
| 1 двигатель непрерывно | 462 Вт | 4 ч 25 мин | 4 ч 03 мин – 4 ч 41 мин |
| 1 двигатель работает 60 % времени | 289 Вт | 7 ч 03 мин | 6 ч 28 мин – 7 ч 28 мин |
Пылесос SCRUBTEC IVC BATTERY 80L Li FC оснащён тремя независимыми двигателями. Это позволяет гибко управлять производительностью в зависимости от текущей задачи: подключать один, два или три двигателя, регулируя мощность и расход заряда аккумулятора.
В таблице ниже приведены расчётные показатели всасывания для каждого режима работы.
| Показатель | 1 мотор | 2 мотора | 3 мотора |
|---|---|---|---|
| Потребляемая мощность | 432 Вт | 864 Вт | 1296 Вт |
| Расчётный воздушный поток с чистым фильтром | ≈127 м³/ч | ≈253 м³/ч | 380 м³/ч |
| Воздушный поток, л/с | ≈35 л/с | ≈70 л/с | ≈106 л/с |
| Поток при средней загрязнённости фильтра | ≈108–114 м³/ч | ≈215–228 м³/ч | ≈323–342 м³/ч |
| Доля от полной производительности | ≈33 % | ≈67 % | 100 % |
| Максимальное статическое разрежение | теоретически близко к 26 кПа* | теоретически близко к 26 кПа* | 26 кПа по паспорту |

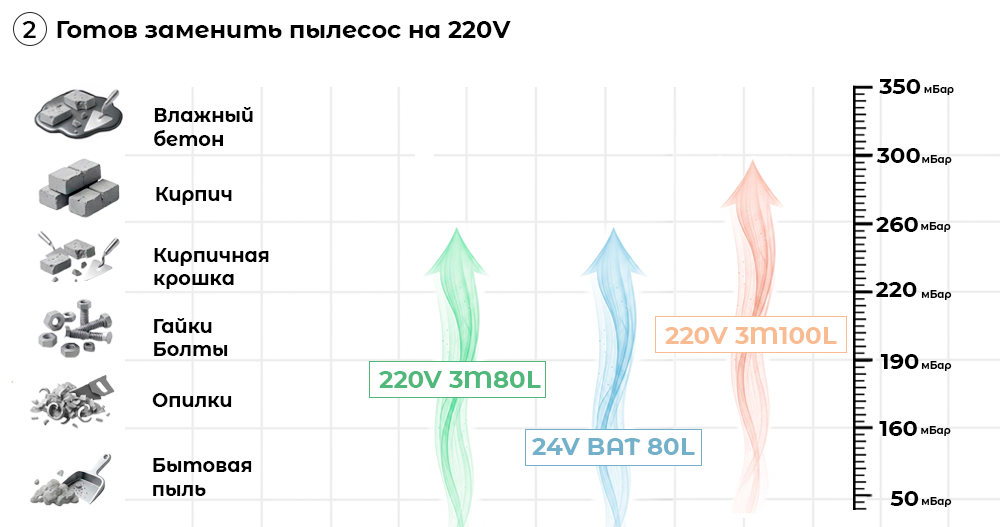

При включении дополнительного мотора, разрежение не увеличивается а остается постоянным 26кПа. Увеличивается только поток воздуха. Для более быстрой сборки и работе с большим размером аксессуаров (передней балки / напольной насадки).
Режимы работы и рекомендации по выбору
Пылесос SCRUBTEC IVC BATTERY 80L Li FC позволяет подключать один, два или три двигателя в зависимости от текущей задачи. Это даёт оператору возможность управлять производительностью и временем автономной работы, адаптируя оборудование под конкретный тип загрязнений.
Один двигатель
Экономичный режим для поддерживающей уборки. Подходит для сбора пыли, лёгких опилок, бумажной крошки и небольшого количества сухого мусора. Обеспечивает максимальное время автономной работы.
Два двигателя
Универсальный режим для ежедневной профессиональной уборки. Подходит для производственной пыли, песка, опилок, стружки, мелкого строительного мусора и небольшого количества жидкости.
Три двигателя
Максимальная производительность для сложных загрязнений. Рекомендуется для сбора тяжёлого мусора, песка, крупной стружки, крепёжных элементов, кирпичной крошки, влажной грязи и жидкостей.
Важные ограничения по применению
При использовании пылесоса важно учитывать ограничения, связанные с безопасностью и сохранностью оборудования.
Пылесос нельзя использовать для сбора:
-
горячей золы и раскалённой стружки;
-
горючих и взрывоопасных веществ;
-
бензина, растворителей и легковоспламеняющихся жидкостей;
-
асбеста и особо опасной пыли без подтверждённого класса безопасности;
-
длинной острой стружки, способной повредить шланг или фильтр;
-
крупных камней и обломков, превышающих проходное сечение шланга.
Для цементной, гипсовой и другой очень мелкой минеральной пыли рекомендуется регулярно использовать систему очистки фильтра и контролировать падение производительности. Это позволяет сохранять стабильную силу всасывания и продлевать срок службы фильтрующего элемента.

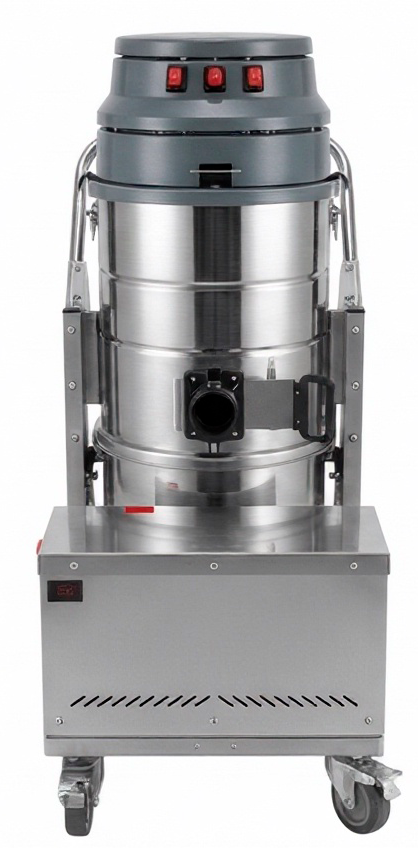

Промышленный пылесос SCRUBTEC IVC BATTERY 80L Li FC
SCRUBTEC IVC BATTERY 80L Li FC — аккумуляторный промышленный пылесос для сбора сухих отходов и небольшого количества жидкости. Модель предназначена для уборки производственных помещений, складов, мастерских, сервисных и строительных зон с учётом ограничений по собираемым материалам.
Пылесос оснащён тремя вакуумными двигателями общей мощностью 1296 Вт, литиевой батареей с рабочим напряжением 24 В и баком объёмом 80 литров. Аккумуляторное питание позволяет выполнять уборку без подключения пылесоса к розетке во время работы.
Продолжительность работы между зарядками зависит от ёмкости и состояния батареи, количества включённых двигателей и условий эксплуатации. Переключение двигателей не заменяет зарядку батареи и не обеспечивает неограниченную автономную работу.
Основные особенности модели — аккумуляторное питание, вместительный бак из нержавеющей стали, картриджная фильтрация и ручная обратная продувка фильтра.
Ключевые технические параметры

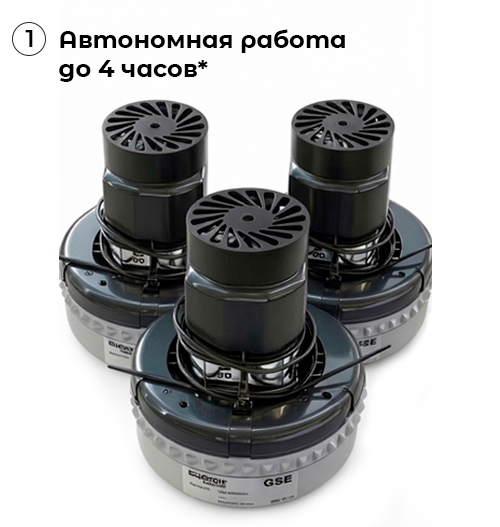

Двигатели и мощность. Установлены три байпасных вакуумных двигателя мощностью по 432 Вт. Суммарная мощность составляет 1296 Вт.
Всасывание. Максимальное разрежение — 26 кПа, или 260 мбар. Максимальный воздушный поток — 380 м³/ч, что соответствует приблизительно 105,6 л/с. Это максимальные характеристики; фактическая производительность зависит от состояния фильтра, насадки, длины шланга и сопротивления воздушного тракта.

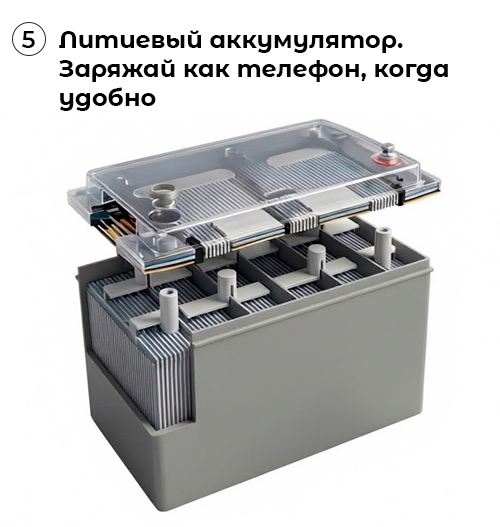

Аккумуляторное питание. Рабочее напряжение — 24 В. Используется литиевая батарея. Для её зарядки необходимо совместимое штатное зарядное устройство.
Бак. Номинальный объём — 80 литров, материал — нержавеющая сталь. Объём бака не означает, что его можно полностью заполнять жидкостью или тяжёлыми отходами: необходимо учитывать ограничение уровня и допустимую нагрузку при перемещении и опорожнении.
Фильтрация. Используется картриджный фильтр площадью 20 000 см². Заявленный в характеристиках класс пыли — H. Очистка фильтра выполняется ручной обратной продувкой — Manual blowback.
Размеры и масса. Габариты — 760 × 640 × 1290 мм. Масса брутто — 73 кг; это значение следует отличать от массы оборудования без упаковки и принадлежностей.
Температура собираемых материалов. Максимальное значение — 60 °C. Сбор тлеющих, горящих и взрывоопасных материалов запрещён независимо от их температуры.
Конструктивные особенности и компоновка

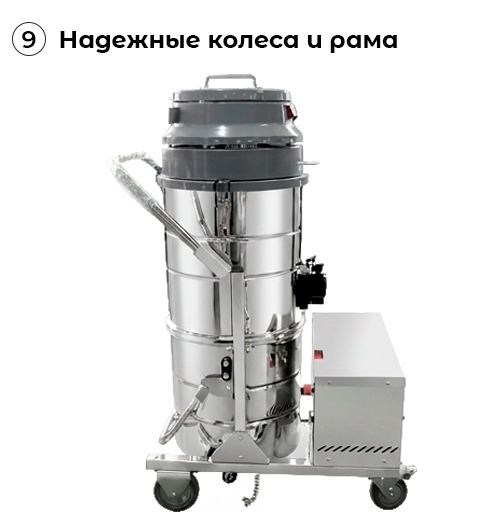

Пылесос установлен на колёсной тележке, предназначенной для перемещения между рабочими зонами. При выборе места эксплуатации следует учитывать габариты оборудования, ширину проходов и состояние пола. На время работы и обслуживания необходимо обеспечить устойчивое положение машины.

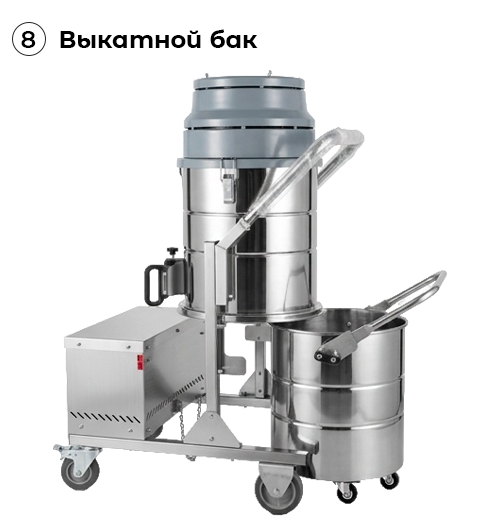

Бак из нержавеющей стали предназначен для накопления собранных отходов. Его вместимость полезна при уборке объёмного мусора, однако частота опорожнения зависит от плотности отходов и условий работы.

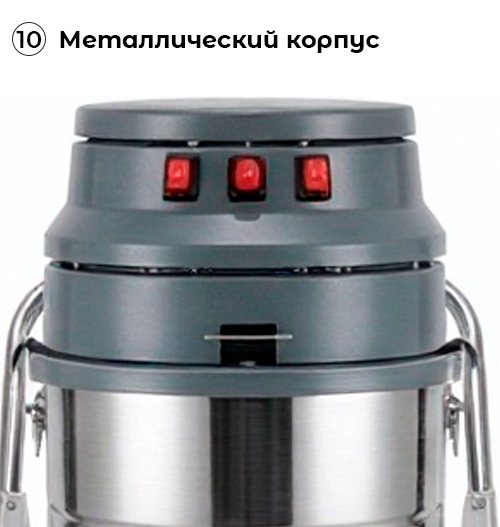

Три двигателя позволяют выбирать количество включённых вакуумных агрегатов в зависимости от задачи. При уменьшении числа работающих двигателей меняются всасывающие характеристики и расход энергии батареи. Для конкретного загрязнения режим следует подбирать по качеству сбора.

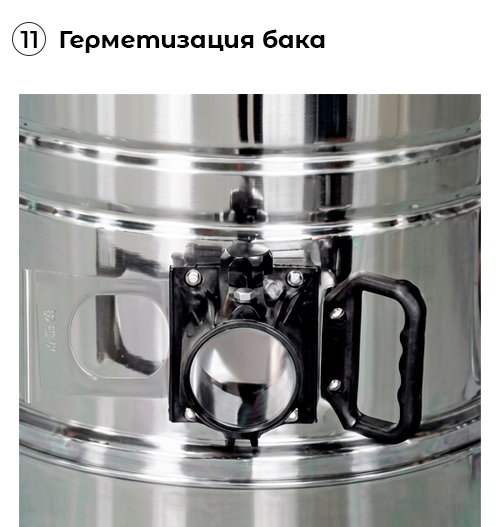

Всасывающий шланг подключается к входному патрубку и закрепляется штатным фиксатором. Перед запуском необходимо проверить надёжность соединения и отсутствие повреждений шланга.
Бак, фильтр и принадлежности требуют регулярного обслуживания. Электрические части, двигатели, батарею и зарядное устройство должен ремонтировать квалифицированный специалист.

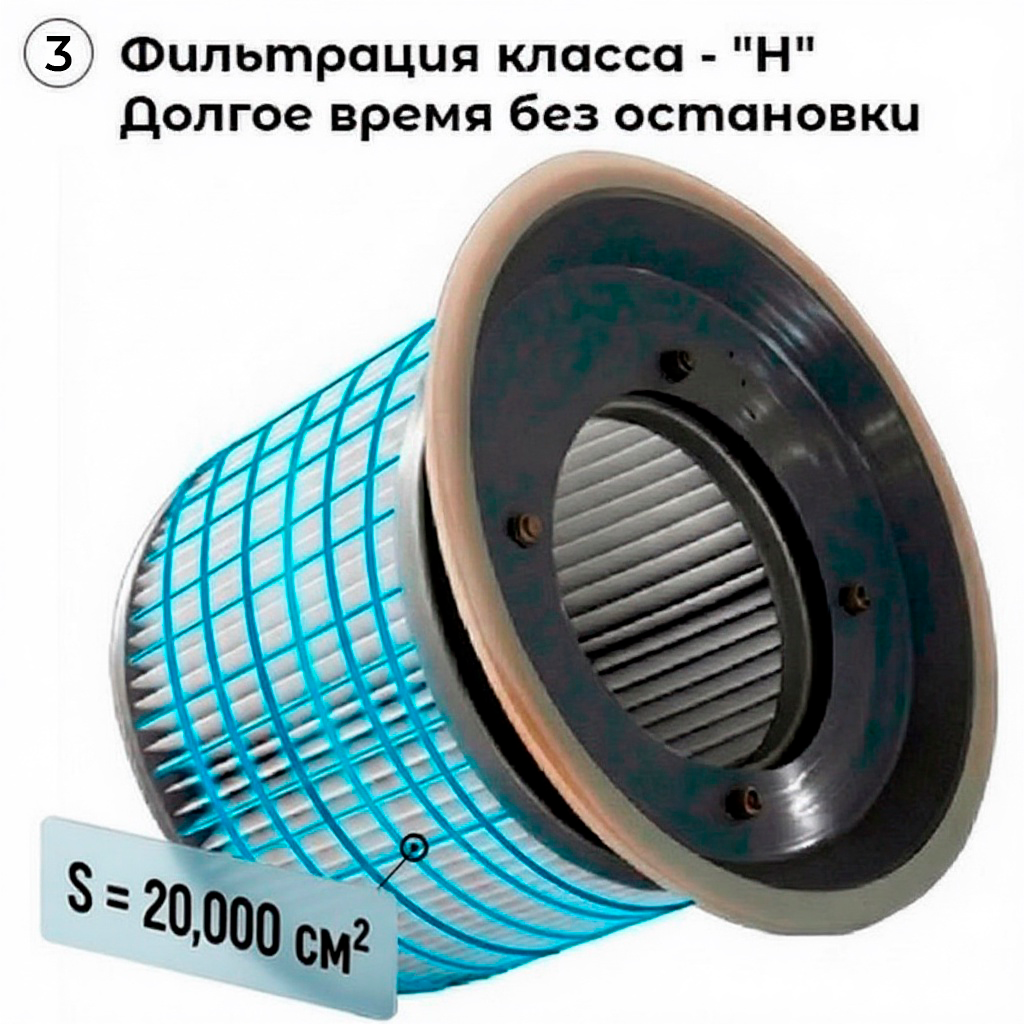

Система фильтрации и очистки
Картриджный фильтр. Площадь фильтрации составляет 20 000 см². Фильтр должен быть правильно установлен, плотно закреплён и не иметь повреждений. Эксплуатация без фильтра запрещена.
Класс пыли H. Этот показатель указан в характеристиках модели. Он не означает разрешение на сбор любых опасных веществ и не отменяет ограничений инструкции. Для задач, требующих подтверждённого класса очистки, необходимо проверить документы на конкретное исполнение пылесоса и установленный фильтр.

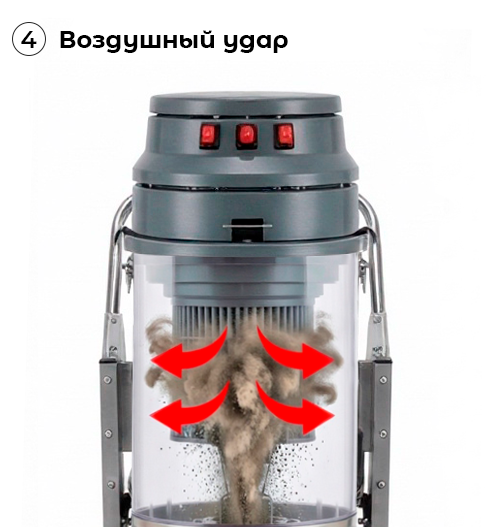

Ручная обратная продувка. Штатный механизм позволяет очищать фильтрующую поверхность без демонтажа картриджа. Оператор выполняет кратковременную продувку в соответствии с инструкцией, затем восстанавливает свободный проход воздуха. Не следует оставлять работающий пылесос с перекрытым всасывающим отверстием.
Дополнительная очистка. Если продувка не восстанавливает тягу, необходимо проверить заполнение бака, проходимость шланга и насадки, состояние фильтра и герметичность соединений. При необходимости фильтр снимают и очищают способом, разрешённым его изготовителем. Повреждённый картридж заменяют.
Падение тяги само по себе не доказывает засорение фильтра: причиной также могут быть забитая насадка, повреждение шланга, негерметичное соединение или недостаточный заряд батареи.

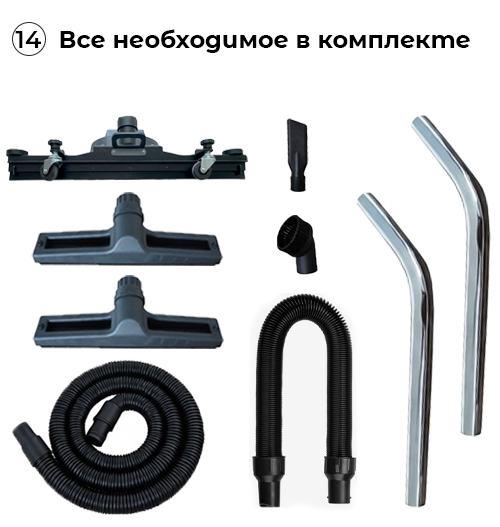

Комплектация
В перечне принадлежностей модели указаны:
-
гофрированный всасывающий шланг;
-
две S-образные трубки;
-
короткий соединитель;
-
длинный соединитель;
-
щётка для пыли;
-
насадка для сбора жидкости;
-
круглая щётка;
-
плоская щелевая насадка;
-

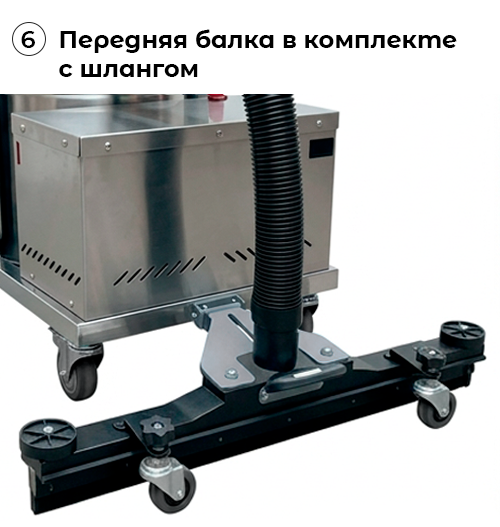

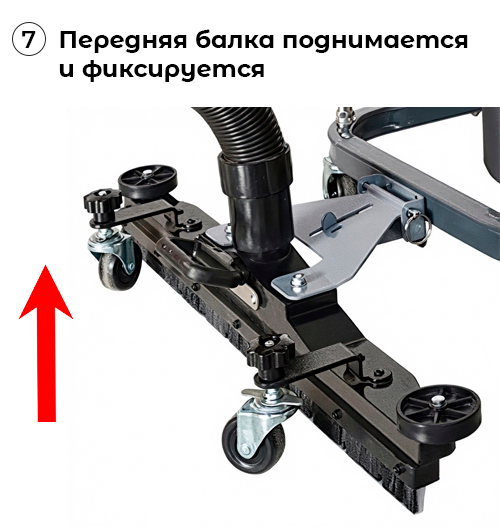

передняя балка;
-
малый шланг;
-
технический паспорт изделия.
Назначение принадлежностей. Трубки и напольная насадка используются для уборки пола. Щелевая насадка предназначена для узких участков, стыков и пространств между оборудованием. Круглая щётка и щётка для пыли применяются для локальной очистки поверхностей.
Проверка поставки. Перед покупкой необходимо сверить комплект по паспорту и спецификации поставки, включая наличие батареи, совместимого зарядного устройства и принадлежностей для влажной уборки.
Области применения
Строительство и ремонт. Уборка песка, сухого строительного мусора и остатков материалов после работ. Возможность сбора конкретной строительной пыли определяется её составом, установленной системой фильтрации и требованиями безопасности.
Металлообработка. Сбор допустимой металлической стружки и сухих отходов обработки. Нельзя собирать горячую стружку, искры и взрывоопасную металлическую пыль. Острые отходы не должны повреждать шланг и фильтр.
Деревообработка. Уборка допустимых опилок и стружки около оборудования. Модель не следует автоматически считать заменой станочной аспирации. Применение для мелкодисперсной древесной пыли требует оценки пожаро- и взрывоопасности.
Склады и производственные помещения. Уборка проходов, рабочих мест, зон погрузки и хранения. Аккумуляторное питание удобно при частом перемещении между участками.
СТО, автомойки и ремонтные зоны. Сбор песка, сухой грязи и небольшого количества жидкости при соблюдении требований инструкции. Бензин, растворители и другие легковоспламеняющиеся жидкости собирать запрещено.
Пищевая промышленность. Уборка допустимых сухих рассыпавшихся продуктов при соблюдении санитарных требований. Пылесос нельзя применять для взрывоопасной пищевой пыли, в том числе в условиях, запрещённых инструкцией для мучной пыли.
Участки без доступной розетки. Уборка в сухих защищённых зонах, где отсутствует удобное сетевое подключение. Аккумуляторное питание не означает защиту от дождя и не разрешает эксплуатацию во влажной среде.
Ограничения применения. Пылесос не является взрывозащищённым. Запрещён сбор взрывоопасных, горящих, токсичных, едких, летучих и радиоактивных веществ, а также легковоспламеняющихся жидкостей и газов. Оборудование не предназначено для откачки больших объёмов воды.
Эксплуатационные особенности
Подготовка к работе. Проверьте заряд батареи, состояние шланга и насадок, правильность установки фильтра, крепление моторного блока и готовность бака. Убедитесь, что собираемые материалы разрешены инструкцией.
Выбор режима. Включите необходимое количество двигателей и проверьте качество сбора. При необычном шуме, запахе, перегреве или повторном отключении остановите оборудование и выясните причину.
Очистка фильтра. Выполняйте ручную обратную продувку при снижении тяги. Она не заменяет осмотр фильтра и устранение засоров в шланге или насадке.
Опорожнение бака. Удаляйте отходы по мере заполнения, не допуская переполнения. Перед открытием бака выключите все двигатели и питание, отключите зарядное устройство.
Сбор жидкости. Допускается сбор небольшого количества жидкости при исправном штатном устройстве ограничения уровня. При появлении пены или выходе жидкости немедленно выключите пылесос. После работы очистите и просушите бак и детали, контактировавшие с влагой.
Зарядка. Используйте штатное совместимое зарядное устройство и соблюдайте порядок подключения, установленный его изготовителем. Заряжайте оборудование в сухом проветриваемом месте. Не используйте повреждённую или перегревающуюся батарею.
Хранение и обслуживание. Храните пылесос в сухом помещении. Соблюдайте требования к хранению батареи и не оставляйте её полностью разряженной на длительный срок. Перед обслуживанием выключите оборудование и отключите зарядное устройство. Не вскрывайте аккумуляторный блок самостоятельно.
Обучение оператора. Инструктаж должен включать сборку принадлежностей, выбор режима, контроль заряда, очистку фильтра, опорожнение бака и действия при неисправностях. К самостоятельной работе допускают после проверки этих навыков.
Краткая спецификация
| Параметр | Значение |
|---|---|
| Модель | SCRUBTEC IVC BATTERY 80L Li FC |
| Назначение | Сухая уборка и сбор небольшого количества жидкости |
| Питание | Литиевая батарея, 24 В |
| Количество двигателей | 3 |
| Мощность двигателей | 3 × 432 Вт |
| Суммарная мощность | 1296 Вт |
| Максимальное разрежение | 26 кПа / 260 мбар |
| Максимальный воздушный поток | 380 м³/ч / около 105,6 л/с |
| Номинальный объём бака | 80 л |
| Материал бака | Нержавеющая сталь |
| Тип фильтра | Картриджный |
| Площадь фильтрации | 20 000 см² |
| Заявленный класс пыли | H |
| Очистка фильтра | Ручная обратная продувка |
| Максимальная температура собираемых материалов | 60 °C |
| Габариты, Д × Ш × В | 760 × 640 × 1290 мм |
| Масса брутто | 73 кг |

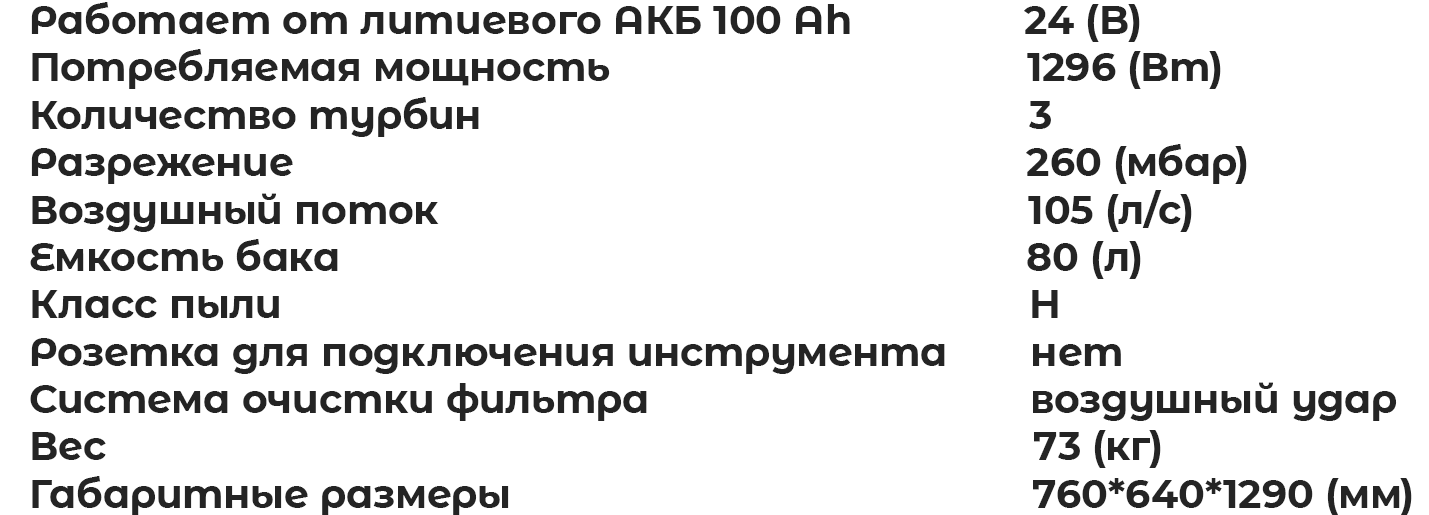

- Характеристики пылесосы
-
Вес, кг73
-
Воздушный поток (л/с)105,56
-
Габаритные размеры (Д Х Ш Х В)760*640*1290
-
Емкость бака (л)80
-
Класс пылиH
-
Количество турбин, шт3
-
Макс. потребляемая мощность (Вт)1296
-
Материал баканержавеющая сталь
-
Рабочее напряжение (В)24
-
Разрежение, мбар260
-
Розетка для подключения инструментанет
-
Система очистки фильтравоздушный удар (обратный выдув)
- Прочее
-
Источник питанияаккумулятор
-
Площадь фильтра (см2)20000
