Индустриальный пылесос SCRUBTEC IVC 3M 80L FC
|
• Сервисные центры по всей России
• Выезд сервисного инженера
• Монтаж оборудования и станков
|
 |
|
Инструкция Презентация Клик по картинке открывает файл в новой вкладке для скачивания. |
|
 |
 |
 |
 |
  |
|
 |
 |
 |
 |
 |
 |
 |
 |
 |
*Режим работы: круглосуточный (24/7) при циклическом переключении двигателей. Каждый из трех двигателей может непрерывно работать до 3 часов, после чего необходимо переключение на следующий. Соблюдение цикла обеспечивает непрерывную работу без перегрева.

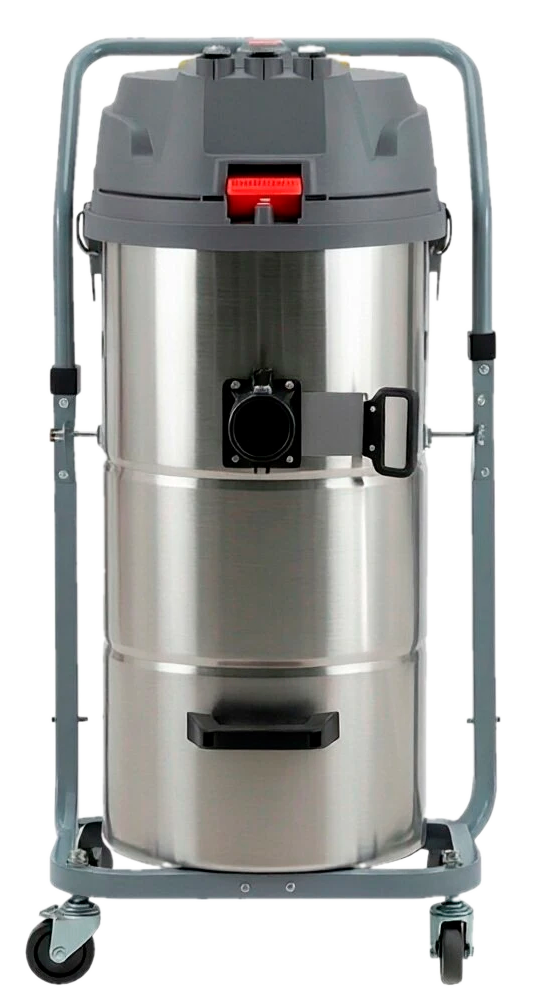

Промышленный пылесос SCRUBTEC IVC 3M80L FC
Промышленный пылесос SCRUBTEC IVC 3M80L FC — однофазная вакуумная установка для профессиональной сухой уборки и ограниченного сбора жидкости. Модель предназначена для уборки разрешённых материалов в производственных, складских и ремонтных помещениях.
Режим работы
По данным поставщика, длительная работа допускается при циклическом переключении двигателей. Каждый из трёх двигателей может работать непрерывно до 3 часов, после чего нагрузку необходимо переключить на следующий двигатель.
Этот режим требует исправного оборудования, своевременной очистки фильтра и свободного доступа воздуха к отверстиям охлаждения. Работа одного двигателя не обеспечивает суммарные параметры трёхмоторной установки.
Модель оснащена ручной обратной продувкой фильтра. Штатная очистка выполняется без остановки двигателей и без извлечения фильтрующего элемента.
Ключевые технические параметры
Вакуумная система включает три байпасных двигателя мощностью по 1200 Вт. Суммарная потребляемая электрическая мощность составляет 3600 Вт. Максимальное разрежение — 26 кПа, или 260 мбар; максимальный расход воздуха — 430 м³/ч.

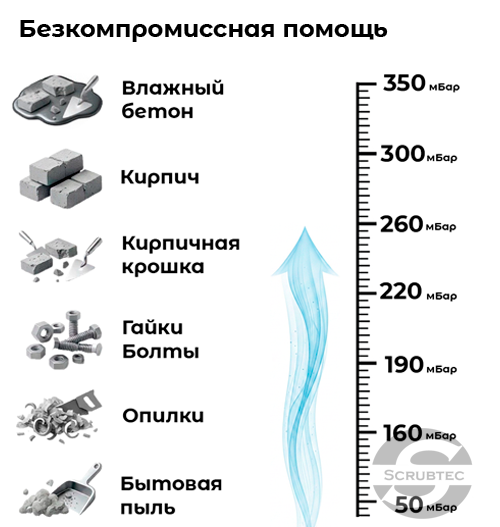

Максимальное разрежение и максимальный расход воздуха являются отдельными предельными характеристиками. Фактические параметры на насадке зависят от числа работающих двигателей, состояния фильтра, длины и диаметра шланга, а также сопротивления подключённых принадлежностей.
Электропитание — однофазная сеть 220–230 В, 50 Гц. Подключение должно соответствовать паспортной табличке оборудования. Линия питания, розетка и удлинитель должны быть рассчитаны на паспортный ток и иметь защитное заземление.
Бак для отходов изготовлен из нержавеющей стали. Номинальный объём — 80 л. Допустимое заполнение при сборе жидкости определяется работой штатной защиты от переполнения и требованиями руководства по эксплуатации.
Основной фильтр — картриджный, с площадью фильтрующей поверхности 25 000 см². В карточке товара заявлен класс пыли H. Допустимость сбора конкретной опасной пыли определяется назначением оборудования и требованиями к обращению с материалом. Установка другого фильтра сама по себе не расширяет разрешённую область применения.
Максимальная температура всасываемых материалов — не выше 60 °C. Сбор тлеющих отходов, горячего пепла и искр запрещён независимо от температуры окружающей среды.
Габариты оборудования, Д×Ш×В — 550×570×990 мм. Масса брутто — 32 кг. Хранение — в сухом, хорошо проветриваемом помещении.
Конструктивные особенности и компоновка

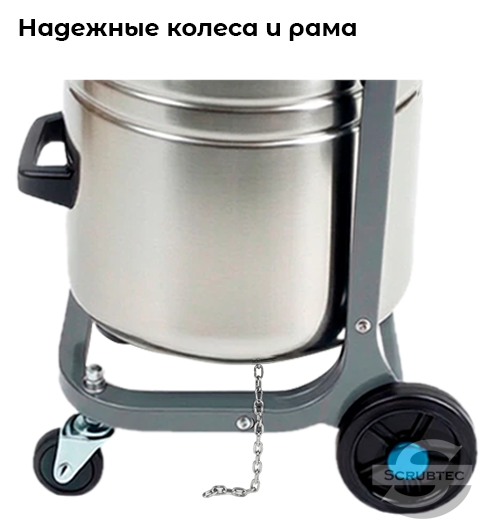

Пылесос установлен на колёсной тележке с рукояткой для перемещения. Для работы и стоянки выбирайте ровную устойчивую поверхность; используйте предусмотренный конструкцией тормоз колеса.
При перевозке закрепляйте оборудование подходящими ремнями, исключающими скольжение и опрокидывание. Не перемещайте пылесос за силовой кабель или всасывающий шланг.
Бак из нержавеющей стали рассчитан на сбор разрешённых отходов. Прочность бака не исключает повреждения шланга, фильтра и уплотнений острыми или крупными предметами. Размер и свойства собираемого материала должны соответствовать возможностям установленной насадки и требованиям инструкции.
Объём 80 л позволяет собирать больше отходов между выгрузками, чем бак меньшего объёма. Фактический интервал между опорожнениями зависит от плотности материала, интенсивности его поступления и допустимого уровня заполнения.
Двигатели управляются отдельными штатными выключателями. Количество включённых двигателей выбирают с учётом задачи и режима эксплуатации. При необычном шуме, запахе гари, перегреве или отказе двигателя необходимо остановить оборудование, отключить его от сети и обратиться в сервис.
Всасывающий шланг подключается к входному патрубку с фиксатором. После установки соединителя проверьте его закрепление и герметичность соединения.
Система фильтрации и очистки
Основной фильтр
Основной фильтрующий элемент — картридж площадью 25 000 см². Заявленный класс пыли H не следует описывать через один размер улавливаемых частиц. Размер частиц, эффективность фильтрации и класс безопасности оборудования — разные характеристики.
В качестве опции указан HEPA-фильтр с артикулом 3M80L-HEPA. Его совместимость, характеристики и порядок установки необходимо уточнять для конкретного исполнения пылесоса.

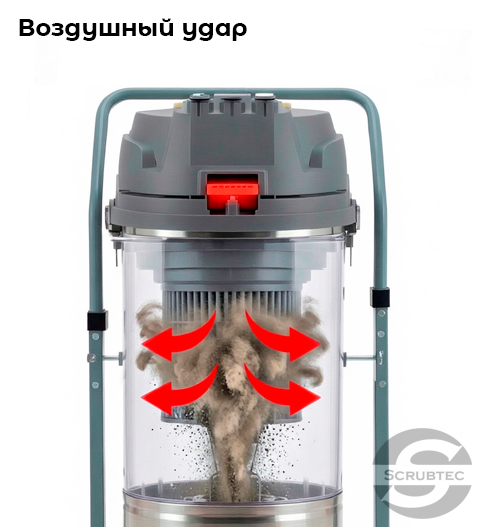

Ручная обратная продувка
Ручная обратная продувка выполняется при работающем оборудовании. Оператор перекрывает всасывающий вход штатным приспособлением и несколько раз нажимает привод продувки согласно руководству. После процедуры вход необходимо открыть. Не оставляйте пылесос работающим с перекрытым входом.
Продувка помогает удалять накопившуюся пыль с поверхности фильтра и восстанавливать всасывание. Результат зависит от свойств загрязнения и состояния картриджа. Она не заменяет осмотр фильтра и его замену при повреждении или необратимом засорении.
При снижении всасывания проверьте не только фильтр, но и заполнение бака, проходимость шланга и насадки, состояние соединений и уплотнений.
Обслуживание и замена фильтра
Перед извлечением фильтра выключите все двигатели и выньте вилку из розетки. Очищайте картридж способом, разрешённым изготовителем. Продувка сжатым воздухом допускается только при наличии соответствующих указаний для установленного фильтра. Не допускайте рассеивания мелкой и опасной пыли в помещении.
Периодичность обслуживания определяется интенсивностью работы и характером загрязнения. Осмотр выполняют регулярно, очистку — по состоянию и при снижении всасывания. Повреждённый или необратимо засорённый фильтр заменяют.
Комплектация
Заявленная базовая комплектация:
-
промышленный пылесос SCRUBTEC IVC 3M80L FC;
-
гофрированный всасывающий шланг;
-
две S-образные трубки;
-
короткий соединитель;
-
длинный соединитель;
-
щётка для пыли;
-
щётка для сбора жидкости;
-
круглая щётка;
-
плоская щелевая насадка;
-
технический паспорт изделия.
Фактический состав поставки проверяют по упаковочному листу. Дополнительные принадлежности и HEPA-фильтр следует указывать отдельно, если они включены в заказ.
S-образные трубки соединяются между собой и подключаются к шлангу. На свободный конец трубки устанавливается подходящая напольная насадка. Для локальной уборки используют круглую щётку или щелевую насадку с совместимым соединением.
Перед началом работы оператор должен ознакомиться с руководством по эксплуатации на русском языке.
Области применения
Строительство и ремонт — уборка разрешённой строительной пыли и мелких отходов, очистка рабочих поверхностей и локальный сбор небольшого количества жидкости. Для отходов, содержащих опасную пыль, необходимо соблюдать требования к её сбору, выгрузке и утилизации. Сбор крупных и острых фрагментов допускается только в пределах требований инструкции.
Деревообработка — уборка разрешённых древесных отходов. Подключение к инструменту или станку возможно при совместимости патрубков и достаточном фактическом расходе воздуха. Пылесос не следует считать универсальной заменой стационарной аспирационной системы. Применение для горючей пыли и во взрывоопасной среде запрещено.
Металлообработка — уборка разрешённых негорючих отходов без горячих частиц и искр. Допустимость сбора острой стружки, абразивной пыли, масел и эмульсий необходимо проверять по инструкции, свойствам материала и химической совместимости элементов пылесоса.
Автомойки и станции технического обслуживания — уборка песка, грязи и ограниченный сбор негорючей жидкости при исправной штатной защите от переполнения. Оборудование не предназначено для откачки больших объёмов воды.
Пищевая промышленность — уборка разрешённых отходов вне взрывоопасных зон при соблюдении санитарных требований. Наличие подходящего фильтра само по себе не подтверждает пригодность машины для сбора любых пищевых продуктов или горючей пищевой пыли.
Ограничения по применению
Пылесос не является взрывозащищённым. Запрещено использовать его во взрывоопасных средах и для сбора горючей или взрывоопасной пыли, в том числе мучной, угольной, алюминиевой и магниевой.
Не допускается сбор легковоспламеняющихся, едких, летучих и радиоактивных жидкостей и газов, а также материалов, запрещённых руководством по эксплуатации. Запрещено всасывать тлеющие отходы, горячий пепел и искры.
Ограниченный сбор жидкости допускается только при исправной штатной защите от переполнения и подготовке фильтрующей системы для выбранного режима. При отсутствии такой защиты разрешена только сухая уборка.
При появлении пены или выходе жидкости из оборудования немедленно выключите двигатели и отключите пылесос от сети. Машина не предназначена для осушения бассейнов, затопленных подвалов и других задач по откачке больших объёмов жидкости.
Производительность уборки в м²/ч зависит от загрязнения, насадки, поверхности, маршрута оператора и времени обслуживания. Определять её только по максимальному расходу воздуха некорректно.
Эксплуатационные особенности и расходники
1. Электропитание. Подключайте оборудование к заземлённой однофазной сети 220–230 В, 50 Гц, соответствующей паспортной табличке. Линия, розетка и удлинитель должны быть рассчитаны на паспортный ток. Замену кабеля и выключателей поручайте квалифицированному специалисту; применяйте детали с характеристиками и защитой, предусмотренными изготовителем.
2. Подготовка к работе. Проверьте кабель, вилку, шланг, насадку, фильтр и уплотнения. Убедитесь, что бак закрыт, фиксаторы закреплены, вентиляционные отверстия свободны. Работа без установленного фильтра запрещена. Перед сбором жидкости дополнительно проверьте защиту от переполнения.
3. Режим работы. Соблюдайте циклическое переключение двигателей: непрерывная работа каждого двигателя — до 3 часов, затем нагрузку переключают на следующий. Не рассматривайте независимое охлаждение как разрешение на неограниченную непрерывную работу всех двигателей.
4. Контроль фильтра. При снижении всасывания выполните штатную обратную продувку. Если результат недостаточен, остановите оборудование и проверьте фильтр, бак, шланг и насадку. Обслуживание снятого фильтра выполняйте только при отключённом питании и разрешённым изготовителем способом.
5. Замена расходников и ремонт. Заменяйте повреждённые или необратимо засорённые фильтры, изношенные уплотнения и повреждённые шланги. Используйте совместимые детали. Для подбора HEPA-фильтра и моторного комплекта сверяйте модель и исполнение оборудования. Ремонт двигателей и электрической части выполняет квалифицированный сервисный персонал.
6. Опорожнение бака. Перед открыванием бака выключите двигатели и выньте вилку. Выгружайте отходы способом, предусмотренным конструкцией, без рассеивания пыли и пролива жидкости. Учитывайте массу собранного материала: номинальный объём бака не означает допустимость его полного заполнения тяжёлыми отходами.
7. Очистка и хранение. Храните пылесос в сухом, хорошо проветриваемом помещении. Не используйте бензин, бензол, спирт и другие запрещённые средства для очистки. Не тяните оборудование за кабель или шланг, не допускайте их пережатия и повреждения. Перед разборкой и обслуживанием отключайте питание; подключайте вилку сухими руками.
8. Обучение персонала. К работе допускается обученный оператор. Инструктаж должен включать разрешённые материалы, подключение принадлежностей, управление и переключение двигателей, обратную продувку, контроль переполнения, безопасную выгрузку отходов и действия при неисправности. Продолжительность обучения зависит от опыта сотрудника и выполняемых задач. Готовность к самостоятельной работе подтверждают практической проверкой навыков.
Краткая спецификация для формирования технического задания и тендерной документации
SCRUBTEC IVC 3M80L FC — промышленный пылесос для сухой уборки и ограниченного сбора жидкости.
| Параметр | Значение |
|---|---|
| Тип оборудования | Промышленный пылесос для сухой и влажной уборки |
| Модель | SCRUBTEC IVC 3M80L FC |
| Электропитание | 220–230 В, 50 Гц, однофазное |
| Количество вакуумных двигателей | 3 |
| Суммарная потребляемая мощность | 3600 Вт, 3×1200 Вт |
| Максимальное разрежение | 26 кПа, 260 мбар |
| Максимальный расход воздуха | 430 м³/ч; заявленное значение — 119,5 л/с |
| Номинальный объём бака | 80 л |
| Материал бака | Нержавеющая сталь |
| Основной фильтр | Картриджный |
| Площадь фильтрующей поверхности | 25 000 см² |
| Заявленный класс пыли | H |
| Система очистки фильтра | Ручная обратная продувка без остановки двигателей |
| Режим длительной работы | Циклическое переключение; каждый двигатель — до 3 часов непрерывной работы |
| Максимальная температура всасываемых материалов | Не выше 60 °C; сбор тлеющих материалов и искр запрещён |
| Габариты, Д×Ш×В | 550×570×990 мм |
| Масса брутто | 32 кг |
| Розетка для подключения электроинструмента | Отсутствует |
| Условия хранения | Сухое, хорошо проветриваемое помещение |
| Страна производства | Китай |
| HEPA-фильтр, опция | Артикул 3M80L-HEPA; совместимость уточняется для конкретного исполнения |
| Моторный комплект | Артикулы по данным поставщика: 3M100L-M / 3M80L-M; подбор по модели и исполнению |

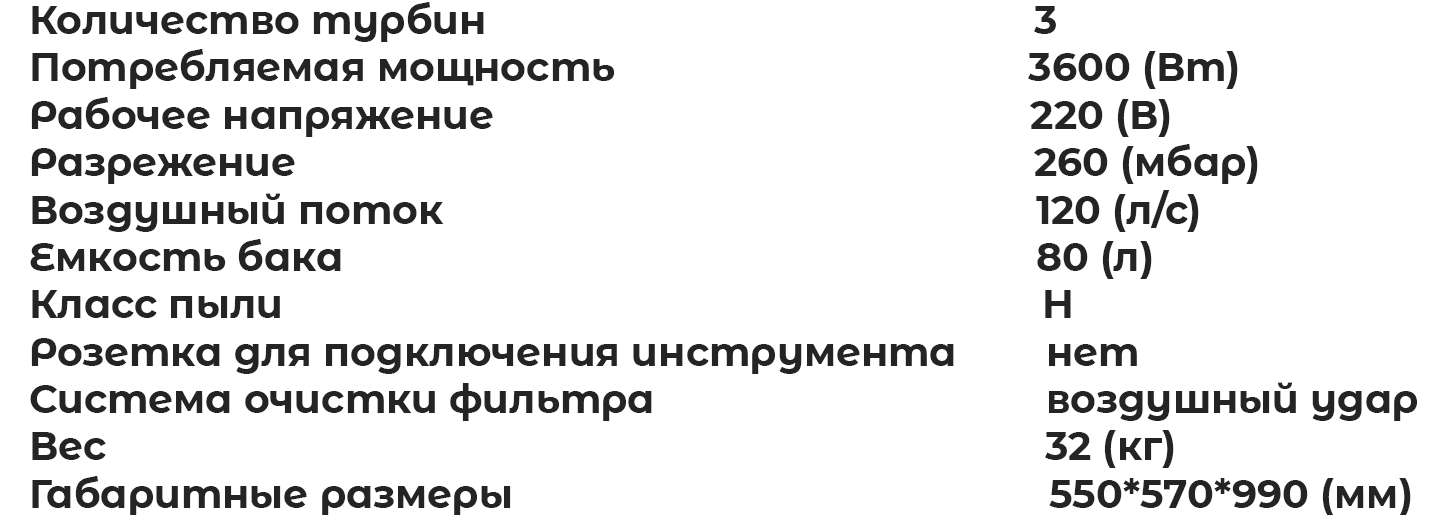

- Характеристики пылесосы
-
Вес, кг32
-
Воздушный поток (л/с)119,5
-
Габаритные размеры (Д Х Ш Х В)550*570*990
-
Емкость бака (л)80
-
Класс пылиH
-
Количество турбин, шт3
-
Макс. потребляемая мощность (Вт)3600
-
Материал баканержавеющая сталь
-
Рабочее напряжение (В)220-230V / 50 Гц
-
Разрежение, мбар260
-
Розетка для подключения инструментанет
-
Система очистки фильтравоздушный удар (обратный выдув)
