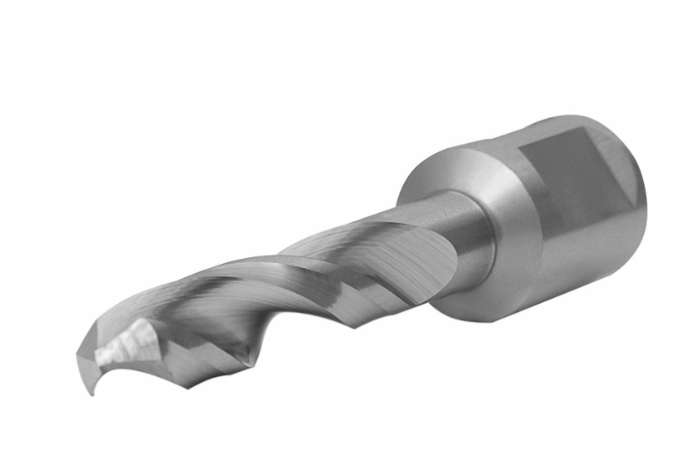

HSS Спиральное сверло 9х30 weldon 19

	5-100 мм	5-110 мм	30/110 мм	19/32 мм
Артикул Weldon	Артикул Universal	Диаметр (мм)	Глубина сверления (мм)	Хвостовик (мм)
1105030191	—	5	30	19
1106030191	—	6	30	19
1107030191	—	7	30	19
1108030191	—	8	30	19
1109030191	—	9	30	19
1109830191	—	9.8	30	19
1110030191	—	10	30	19
1110230191	—	10.2	30	19
1111030191	—	11	30	19
1112030191	—	12	30	19
1113030191	—	13	30	19
1114030191	—	14	30	19
1116030191	—	16	30	19
1118030191	—	18	30	19
1122030191	—	22	30	19
1012030191	1012030192	12	30	19
1013030191	1013030192	13	30	19
1014030191	1014030192	14	30	19
1014030193	—	14.2	30	19
1015030191	1015030192	15	30	19
1016030191	1016030192	16	30	19
1017030191	1017030192	17	30	19
1018030191	1018030192	18	30	19
1019030191	1019030192	19	30	19
1020030191	1020030192	20	30	19
1021030191	1021030192	21	30	19
1022030191	1022030192	22	30	19
1023030191	1023030192	23	30	19
1024030191	1024030192	24	30	19
1025030191	1025030192	25	30	19
1026030191	1026030192	26	30	19
1027030191	1027030192	27	30	19
1028030191	1028030192	28	30	19
1029030191	1029030192	29	30	19
1030030191	1030030192	30	30	19
1031030191	1031030192	31	30	19
1032030191	1032030192	32	30	19
1033030191	1033030192	33	30	19
1034030191	1034030192	34	30	19
1035030191	1035030192	35	30	19
1036030191	1036030192	36	30	19
1037030191	1037030192	37	30	19
1038030191	1038030192	38	30	19
1039030191	1039030192	39	30	19
1040030191	1040030192	40	30	19
1041030191	1041030192	41	30	19
1042030191	1042030192	42	30	19
1043030191	1043030192	43	30	19
1044030191	1044030192	44	30	19
1045030191	1045030192	45	30	19
1046030191	----	46	30	19
1046030192	----	46	30	19
1047030191	1047030192	47	30	19
1048030191	1048030192	48	30	19
1049030191	1049030192	49	30	19
1050030191	1050030192	50	30	19
1051030191	1051030192	51	30	19
1052030191	1052030192	52	30	19
1053030191	1053030192	53	30	19
1054030191	1054030192	54	30	19
1054055193	—	54.2	30	19
1055030191	1055030192	55	30	19
1056030191	1056030192	56	30	19
1057030191	1057030192	57	30	19
1058030191	1058030192	58	30	19
1059030191	1059030192	59	30	19
1060030191	1060030192	60	30	19
Артикул Weldon	Артикул Universal	Диаметр (мм)	Глубина сверления (мм)	Хвостовик (мм)
	5-100 мм	5-110 мм	55 мм	19/32 мм
1107055191	—	7	55	19
1108055191	—	8	55	19
1109055191	—	9	55	19
1110055191	—	10	55	19
1110255191	—	10.2	55	19
1111054191	—	11	55	19
1112054191	—	12	55	19
1113055191	—	13	55	19
1114055191	—	14	55	19
1115055191	—	15	55	19
1116055191	—	16	55	19
1117055191	—	17	55	19
1011055191	—	11	55	19
1012055191	1012055192	12	55	19
1013055191	1013055192	13	55	19
1014055191	1014055192	14	55	19
1014055193	—	14.2	55	19
1015055191	1015055192	15	55	19
1016055191	1016055192	16	55	19
1017055191	1017055192	17	55	19
1018055191	1018055192	18	55	19
1019055191	1019055192	19	55	19
1020055191	1020055192	20	55	19
1021055191	1021055192	21	55	19
1022055191	1022055192	22	55	19
1023055191	1023055192	23	55	19
1023055193	—	23.2	55	19
1024055191	1024055192	24	55	19
1025055191	1025055192	25	55	19
1026055191	1026055192	26	55	19
1027055191	1027055192	27	55	19
1028055191	1028055192	28	55	19
1029055191	1029055192	29	55	19
1030055191	1030055192	30	55	19
1030055193	—	30.2	55	19
1031055191	1031055192	31	55	19
1032055191	1032055192	32	55	19
1033055191	1033055192	33	55	19
1034055191	1034055192	34	55	19
1035055191	1035055192	35	55	19
1036055191	1036055192	36	55	19
1037055191	1037055192	37	55	19
1038055191	1038055192	38	55	19
1039055191	1039055192	39	55	19
1040055191	1040055192	40	55	19
1041055191	1041055192	41	55	19
1042055191	1042055192	42	55	19
1042055195	—	42.2	55	19
1043055191	1043055192	43	55	19
1044055191	—	44	55	19
1045055191	1045055192	45	55	19
1046055191	1046055192	46	55	19
1047055191	1047055192	47	55	19
1048055191	1048055192	48	55	19
1049055191	1049055192	49	55	19
1050055191	1050055192	50	55	19
1051055191	1051055192	51	55	19
1052055191	1052055192	52	55	19
1053055191	1053055192	53	55	19
1054055191	1054055192	54	55	19
1055055191	—	55	55	19
1056055191	1056055192	56	55	19
1057055191	1057055192	57	55	19
1058055191	1058055192	58	55	19
1059055191	—	59	55	19
1060055191	1060055192	60	55	19
1061055321	—	61	55	32
1062055321	—	62	55	32
1063055321	—	63	55	32
1064055321	—	64	55	32
1065055321	—	65	55	32
1066055321	—	66	55	32
1067055321	—	67	55	32
1068055321	—	68	55	32
1069055321	—	69	55	32
1070055321	—	70	55	32
1072055321	—	72	55	32
1073055321	—	73	55	32
1074055321	—	74	55	32
1075055321	—	75	55	32
1076055321	—	76	55	32
1077055321	—	77	55	32
1078055321	—	78	55	32
1080055321	—	80	55	32
1081055321	—	81	55	32
1083055321	—	83	55	32
1084055321	—	84	55	32
1085055321	—	85	55	32
1089055321	—	89	55	32
1090055321	—	90	55	32
1092055321	—	92	55	32
1095055321	—	95	55	32
1100055321	—	100	55	32
Артикул Weldon	Артикул Universal	Диаметр (мм)	Глубина сверления (мм)	Хвостовик (мм)
	5-100 мм	5-110 мм	80 мм	19/32 мм
1110080191	—	10	80	19
1112080191	—	12	80	19
1012080191	—	12	80	19
1013080191	—	13	80	19
1014080191	—	14	80	19
1015080191	—	15	80	19
1016080191	—	16	80	19
1017080191	—	17	80	19
1018080191	—	18	80	19
1019080191	—	19	80	19
1020080191	—	20	80	19
1021080191	—	21	80	19
1022080191	1022080192	22	80	19
1023080191	—	23	80	19
1024080191	—	24	80	19
1025080191	—	25	80	19
1026080191	1026080192	26	80	19
1027080191	—	27	80	19
1028080191	—	28	80	19
1029080191	—	29	80	19
1030080191	—	30	80	19
1031080191	—	31	80	19
1032080191	—	32	80	19
1033080191	—	33	80	19
1034080191	1034080192	34	80	19
1035080191	—	35	80	19
1036080191	—	36	80	19
1037080191	—	37	80	19
1038080191	—	38	80	19
1039080191	—	39	80	19
1040080191	—	40	80	19
1041080191	—	41	80	19
1042080191	—	42	80	19
1043080191	—	43	80	19
1044080191	—	44	80	19
1045080191	—	45	80	19
1046080191	—	46	80	19
1047080191	—	47	80	19
1048080191	1048080192	48	80	19
1049080191	—	49	80	19
1050080191	—	50	80	19
1051080191	—	51	80	19
1052080191	—	52	80	19
1053080191	—	53	80	19
1054080191	—	54	80	19
1055080191	—	55	80	19
1056080191	—	56	80	19
1057080191	—	57	80	19
1058080191	—	58	80	19
1059080191	—	59	80	19
1060080191	—	60	80	19
1061080321	—	61	80	32
1062080321	—	62	80	32
1063080321	—	63	80	32
1064080321	—	64	80	32
1065080321	—	65	80	32
1066080321	—	66	80	32
1067080321	—	67	80	32
1068080321	—	68	80	32
1069080321	—	69	80	32
1070080321	—	70	80	32
1072080321	—	72	80	32
1073080321	—	73	80	32
1074080321	—	74	80	32
1075080321	—	75	80	32
1076080321	—	76	80	32
1077080321	—	77	80	32
1078080321	—	78	80	32
1080080321	—	80	80	32
1081080321	—	81	80	32
1083080321	—	83	80	32
1084080321	—	84	80	32
1085080321	—	85	80	32
1089080321	—	89	80	32
1090080321	—	90	80	32
1092080321	—	92	80	32
1095080321	—	95	80	32
1096080321	—	96	80	32
1100080321	—	100	80	32
Артикул Weldon	Артикул Universal	Диаметр (мм)	Глубина сверления (мм)	Хвостовик (мм)
	5-100 мм	5-110 мм	110 мм	19/32 мм
1018110191	—	18	110	19
1019110191	—	19	110	19
1020110191	—	20	110	19
1020110193	—	20.5	110	19
1021110191	—	21	110	19
1022110191	—	22	110	19
1023110191	—	23	110	19
1024110191	—	24	110	19
1025110191	1025110192	25	110	19
1026110191	—	26	110	19
1027110191	—	27	110	19
1028110191	—	28	110	19
1029110191	—	29	110	19
1030110191	—	30	110	19
1031110191	—	31	110	19
1032110191	—	32	110	19
1033110191	—	33	110	19
1034110191	—	34	110	19
1035110191	—	35	110	19
1036110191	—	36	110	19
1037110191	—	37	110	19
1038110191	—	38	110	19
1039110191	—	39	110	19
1040110191	—	40	110	19
1041110191	—	41	110	19
1042110191	—	42	110	19
1043110191	—	43	110	19
1044110191	—	44	110	19
1045110191	—	45	110	19
1046110191	—	46	110	19
1047110191	—	47	110	19
1048110191	—	48	110	19
1049110191	—	49	110	19
1050110191	—	50	110	19
1051110191	—	51	110	19
1052110191	—	52	110	19
1053110191	—	53	110	19
1054110191	—	54	110	19
1055110191	—	55	110	19
1056110191	—	56	110	19
1057110191	—	57	110	19
1058110191	—	58	110	19
1059110191	—	59	110	19
1060110191	—	60	110	19
1061110321	—	61	110	32
1062110321	—	62	110	32
1063110321	—	63	110	32
1064110321	—	64	110	32
1065110321	—	65	110	32
1068110321	—	68	110	32
1070110321	—	70	110	32
1071110321	—	71	110	32
1072110321	—	72	110	32
1075110321	—	75	110	32
1080110321	—	80	110	32
1084110321	—	84	110	32
1085110321	—	85	110	32
1086110321	—	86	110	32
1087110321	—	87	110	32
1090110321	—	90	110	32
1095110321	—	95	110	32
1096110321	—	96	110	32
1100110321	—	100	110	32

HSS - Корончатые (кольцевые) сверла по металлу (Быстрорежущая сталь)

Что это за инструмент и для каких задач

Корончатое (кольцевое) сверло из быстрорежущей стали HSS — это полый цилиндрический режущий инструмент, предназначенный для высокопроизводительного сверления крупных отверстий в листовых и профильных материалах. В отличие от спирального сверла, коронка вырезает кольцевую канавку, оставляя центральную часть (керн) неразрушенной. Это требует значительно меньших усилий и мощности привода.

Инструмент применяется с магнитными и обычными сверлильными станками, мощными дрелями и перфораторами с режимом сверления. Ключевая специализация — сверление отверстий большого диаметра (от 12 до 150 мм и более) в металле, пластике и других листовых материалах.

Что делает корончатое сверло

Корончатое сверло HSS позволяет быстро и чисто просверлить сквозное отверстие в заготовке:

1. Сверление отверстий в металлических листах, трубах, профилях и конструкциях.

2. Создание монтажных отверстий под кабель, трубы, крепеж в щитах и панелях.

3. Сверление отверстий под заклепки, болты и шпильки в металлоконструкциях.

4. Расширение существующих отверстий до требуемого диаметра.

5. Работа на сложных и труднодоступных участках при использовании магнитных сверлильных станков.

Что означает HSS и конструктивные особенности

HSS (High Speed Steel — быстрорежущая сталь): Инструмент изготовлен из быстрорежущей стали марки P6M5. Это легированная сталь, которая сохраняет твердость и режущие свойства при высоких температурах, возникающих в процессе сверления. HSS более вязкий и менее хрупкий, чем твердый сплав (карбид вольфрама).

Ключевые особенности конструкции:

• Корончатая (кольцевая) форма: Сверло имеет вид полого цилиндра с режущими зубьями на торце. Это обеспечивает высокую скорость сверления и низкое энергопотребление.

• Центрирующее сверло (пилот): В комплекте часто идет центрирующее сверло для точной установки и направления коронки.

• Хвостовик: Цилиндрический или конический хвостовик (Weldon) с лысками для надежного зажима в патроне или адаптере.

• Высота коронки (глубина реза): Определяет максимальную толщину материала для сверления. Типовые размеры: 30 мм, 50 мм, 110 мм.

Ключевые задачи

• Сверление отверстий в листовой стали, нержавейке, алюминии, меди, латуни, чугуне.

• Сверление отверстий в пластике, оргстекле, сэндвич-панелях.

• Создание отверстий под трубы, кабели, вентиляцию.

• Монтаж металлоконструкций и оборудования.

• Автосервис и кузовной ремонт.

Ключевые технические параметры

• Диаметр сверла (D): от 12 до 150 мм. Наиболее распространены наборы 12-35 мм, 32-60 мм.

• Максимальная глубина сверления (L2): от 30 мм до 110 мм.

• Тип хвостовика (d1): цилиндрический (например, 19 мм) или Weldon (с лысками, 19 мм).

• Тип центрирующего сверла: стандартное (HSS) или с твердосплавной пластиной для нержавейки.

• Общая длина (L1): от 70 до 170 мм.

Материал и конструкция

• Материал: Быстрорежущая сталь HSS (аналог Р6М5). Для нержавеющих сталей — HSS-Co (с кобальтом).

• Конструкция: Цельная (коронка выточена из одной заготовки) или с приваренными режущими зубьями.

• Покрытие: Без покрытия (шлифованная сталь) или с покрытием TiN (золотистое) для повышенной износостойкости.

Требования к приводу

• Высокий крутящий момент: Для сверления требуется мощный низкооборотистый привод (дрель или сверлильный станок).

• Стабильная фиксация: Обязательно использование патрона с хвостовиком Weldon или трехкулачкового патрона. Рекомендуется использовать магнитные сверлильные станки для тяжелых работ.

• Охлаждение: Рекомендуется использовать смазочно-охлаждающую жидкость (СОЖ) или специальную пасту для сверления.

• Совместимость: Цилиндрический хвостовик (19 мм) стандартен для большинства магнитных станков и адаптеров.

Обоснование стоимости

1. Качество быстрорежущей стали: Влияет на стойкость, износостойкость и способность работать с нержавейкой.

2. Точность изготовления: Обеспечивает соосность, отсутствие биения и точность диаметра отверстия.

3. Производительность: Возможность сверлить отверстия за секунды вместо минут.

4. Экономия материала: Оставляет керн, который не превращается в стружку, снижая отходы.

Область применения

• Металлообработка и машиностроение.

• Монтаж металлоконструкций и стальных каркасов.

• Производство электрощитов и шкафов управления.

• Автосервис и кузовной ремонт.

• Строительство и монтаж инженерных систем.

• Трубопроводный монтаж.

Какой результат / ценность

• Скорость сверления: Значительно быстрее спирального сверла при большом диаметре.

• Точность и качество: Чистый ровный край отверстия.

• Экономия энергии: Требует меньшей мощности привода, так как выбирается только кольцевая область.

• Универсальность: Подходит для разных материалов (сталь, нержавейка, алюминий, пластик).

• Длительный ресурс: Качественная быстрорежущая сталь выдерживает множество циклов заточки.

Часто задаваемые вопросы

1) Можно ли сверлить коронкой отверстия в нержавейке?
Да, но для нержавеющей стали лучше использовать коронки из быстрорежущей стали с кобальтом (HSS-Co) с твердосплавным центрирующим сверлом и обильной подачей СОЖ.

2) Какой патрон нужен для коронок?
Коронки с цилиндрическим хвостовиком 19 мм можно зажимать в обычный трехкулачковый патрон. Для профессионального использования и надежной фиксации (от проворота) рекомендуется хвостовик Weldon с лысками.

3) Как понять, что коронка затупилась?
Увеличение времени сверления, дым, потемнение цвета инструмента, вибрация, неравномерное отверстие. Затупившуюся коронку можно заточить специальным абразивным кругом.

4) Обязательно ли использовать смазку?
Настоятельно рекомендуется. СОЖ (масло, эмульсия, паста) отводит тепло, снижает износ и улучшает качество поверхности отверстия.
