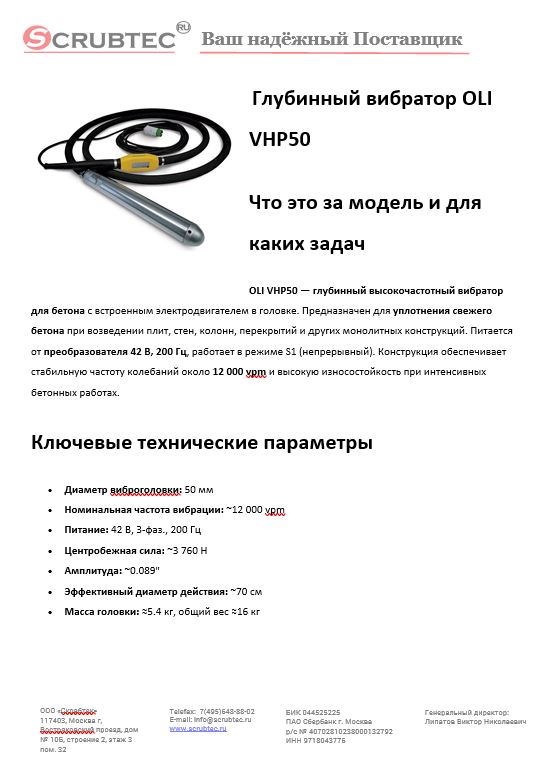

Презентация

Клик по картинке открывает файл в новой вкладке. Кнопка ниже — для скачивания.

Что это за модель и для каких задач

OLI VHP50 — глубинный высокочастотный вибратор для бетона с встроенным электродвигателем в головке. Предназначен для уплотнения свежего бетона при возведении плит, стен, колонн, перекрытий и других монолитных конструкций. Питается от преобразователя 42 В, 200 Гц, работает в режиме S1 (непрерывный). Конструкция обеспечивает стабильную частоту колебаний около 12 000 vpm и высокую износостойкость при интенсивных бетонных работах.

Ключевые технические параметры

• Диаметр виброголовки: 50 мм
• Номинальная частота вибрации: ~12 000 vpm
• Питание: 42 В, 3-фаз., 200 Гц
• Центробежная сила: ~3 760 Н
• Амплитуда: ~0.089"
• Эффективный диаметр действия: ~70 см
• Масса головки: ≈5.4 кг, общий вес ≈16 кг

Конструкция и комплектация

• Виброголовка Ø50 мм с электродвигателем (IP68)
• Рукав управления 5 м с армированием
• Силовой кабель 10 м (H07RN-F, IP44)
• Опциональный резиновый колпак на головку
• Совместимость с преобразователями частоты серии CM (42 В/200 Гц)

Области применения

• Монолитное строительство: фундаментные плиты, ростверки, стены, колонны, перекрытия
• Промышленные полы и ЖБИ
• Объекты, где требуется высокое качество уплотнения бетонной смеси с сохранением проектной прочности

Задачи, которые решает

Для специалиста по закупкам

• Снижение затрат на переделки за счёт качественного уплотнения бетона
• Унификация парка оборудования: питание от стандартных преобразователей

Для руководителя/технолога

• Соблюдение технологии бетонирования, достижение проектной прочности
• Обеспечение такта при больших заливках благодаря режиму S1

Для оператора/обслуживания

• Простота подключения и перемещения по объекту
• Стабильная работа без потери оборотов на длине рукава

Сильные стороны и ограничения

Сильные стороны

• Высокая частота вибрации и мощная центробежная сила
• Непрерывный режим работы и надежная защита IP68
• Длинный кабель и рукав для удобства работы

Ограничения

• Требуется внешний преобразователь 42 В, 200 Гц
• Диаметр 50 мм может быть крупным для плотных арматурных каркасов

Эксплуатация, расходники и сервис

Подключение и питание

• Использовать совместимые преобразователи частоты CM
• Контролировать целостность кабелей и разъёмов

Режим работы

• Погружать иглу вертикально или под углом, шаг перестановки ≤1,5 радиуса зоны действия
• Избегать работы «насухо» и перегрева

Обслуживание

• Ежесменный осмотр рукава и кабеля
• Плановая замена подшипников, проверка гермовводов
• Хранение без перегибов, защита разъёмов от цементного молочка

Расходные материалы и ЗИП

• Уплотнители, подшипники, ремонтные комплекты рукава
• Запасной преобразователь для бесперебойной работы

Краткая спецификация (для ТЗ/тендера)

• Тип: глубинный вибратор с электроприводом
• Модель: OLI VHP50
• Назначение: уплотнение бетона при монолитных работах
• Питание: 42 В, 200 Гц
• Частота: 12 000 vpm
• Диаметр головки: 50 мм
• Кабель: 10 м, IP44
• Рукав: 5 м армированный
• Режим работы: S1, непрерывный
• Совместимые устройства: преобразователи частоты CM
