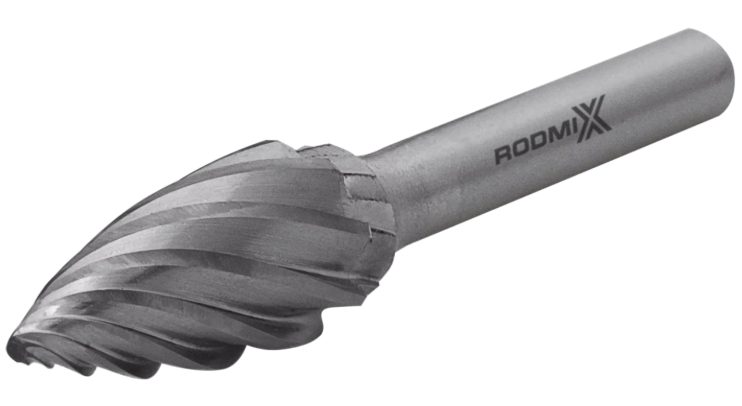

Борфреза параболическая с точечным торцом G 06х13 M03 насечка по алюминию

	3-25 мм	13-25 мм	38-150 мм	3/6 мм
Артикул	Диаметр (D)	Рабочая длина (l)	Общая длина (L)	Хвостовик, (d)
2703140303	3	14	38	3
2704130303	4	13	51	3
2705130303	5	13	51	3
2706130303	6	13	51	3
2706180603	6	18	58	6
2708200603	8	20	65	6
2710200603	10	20	65	6
2712250603	12	25	70	6
2714250603	14	25	70	6
2716250603	16	25	70	6
2718250603	18	25	70	6
2720250603	20	25	70	6
2725250603	25	25	70	6

Что это за инструмент и для каких задач

Борфреза параболическая типа G с точечным торцом и специальной насечкой для алюминия — это твердосплавный вращающийся инструмент с рабочей частью, плавно сужающейся к острой вершине, геометрия режущих кромок которого оптимизирована для высокопроизводительной обработки алюминия, мягких цветных металлов и пластмасс.

Инструмент предназначен для механизированной обработки с использованием прямошлифовальных машин на электрическом или пневматическом приводе, высокоскоростных граверов и бормашин. Ключевая специализация — работа с вязкими, налипающими материалами, где стандартная геометрия насечки приводит к быстрому забиванию стружкой.

Что делает борфреза

Параболическая форма с заостренной головкой и специализированная насечка для алюминия обеспечивают эффективное решение комплекса технологических задач при обработке мягких материалов в труднодоступных местах:

1. Разделка кромок, снятие фасок и удаление заусенцев в узких отверстиях и острых углах деталей из алюминия и цветных металлов.

2. Зачистка и сглаживание сварных швов в угловых соединениях и стыках на конструкциях из алюминия.

3. Обработка сложных поверхностей, остроугольных стыков и узких пазов с криволинейным профилем.

4. Шлифовка радиусных поверхностей сложной формы и финишная обработка угловых соединений.

5. Фрезерование в труднодоступных местах, куда не может проникнуть инструмент с закругленной головкой.

Что означает тип G и специализированная насечка для алюминия

Тип G (параболические с точечным торцом): Рабочая часть имеет плавное параболическое сужение с увеличением кривизны к острой вершине. Заостренная головка позволяет эффективно работать в узких местах, формировать четкие углы и обрабатывать сопряжения, недоступные для инструментов с закругленным торцом.

Специализированная насечка для алюминия: Принципиальное отличие от стандартной одинарной или двойной насечки. Ключевые характеристики:

• Укрупненный зуб и широкая глубокая стружечная канавка. Прямое глубокое и широкое расположение зубьев повышает эффективность работы и образует длинную стружку, характерную для алюминия.

• Глубокая канавка. Специально спроектированные глубокие канавки предотвращают забивание стружкой, характерное для цветных металлов.

• Специальное покрытие в некоторых сериях, разработанное для цветных металлов, обеспечивает минимальное засорение канавок благодаря низкому трению и превосходному устранению стружки.

• Результат: инструмент не забивается, обеспечивает стабильный съем материала и эффективную обработку без наволакивания.

Ключевые задачи

• Высокопроизводительная обработка алюминиевых сплавов и легких металлов.

• Обработка мягких цветных металлов.

• Работы по пластикам, стекло- и углепластикам.

• Снятие фасок и удаление заусенцев в узких отверстиях и острых углах.

• Финишная обработка угловых швов, остроугольных стыков и сложных поверхностей.

Ключевые технические параметры

Геометрия

• D — максимальный диаметр рабочей части: от 8 до 16 мм. Наиболее распространены 8, 10, 12, 16 мм.

• L2 — длина рабочей части: от 20 до 25 мм.

• d1 — диаметр хвостовика: 6 мм для всех типоразмеров.

• L1 — общая длина: от 65 до 70 мм.

Материал и конструкция

• Твердый сплав: ВК8 — вольфрамо-кобальтовый сплав, обеспечивающий оптимальный баланс износостойкости и ударной вязкости.

• Конструкция: Паяная. Твердосплавная головка припаивается к стальному хвостовику.

• Насечка: Специализированная одинарная крупная для алюминия.

• Покрытие: В специализированных исполнениях наносится покрытие, разработанное для цветных металлов.

Требования к приводу

• Высокие обороты (от 3000 до 55000 об/мин).

• Достаточная мощность привода.

• Минимальное биение и качественная цанговая оснастка.

• Совместимость с прямошлифовальными машинами, граверами, бормашинами.

Обоснование стоимости

1. Сложность изготовления: формирование точной параболической поверхности с заостренной вершиной и широкими глубокими канавками требует специализированного оборудования.

2. Качество твердого сплава: ВК8 обеспечивает стабильность свойств и длительный ресурс.

3. Специализированное покрытие: увеличивает себестоимость, но повышает эффективность работы.

4. Премиальное качество обработки: решение проблемы забивания стружкой в труднодоступных местах.

5. Соответствие стандартам: гарантия качества и взаимозаменяемости.

Область применения

• Машиностроение и металлообработка: обработка сложнопрофильных деталей, узких пазов, остроугольных стыков.

• Литейное производство: финишная обработка отливок в труднодоступных местах.

• Сварочные участки: зачистка сварных швов в угловых соединениях на алюминии.

• Производство профильных деталей: снятие фасок и заусенцев в отверстиях.

• Переработка пластиков и композитов.

Результат и ценность

• Доступ в труднодоступные места для обработки мягких материалов.

• Непрерывная работа без забивания стружкой.

• Высокая производительность благодаря увеличенному профилю зуба.

• Универсальность по всему спектру мягких материалов.

• Точность формообразования четких углов и сложной геометрии.

Часто задаваемые вопросы

1) Чем тип G отличается от типа F?
Тип F имеет закругленную головку для радиусных поверхностей и плавных переходов. Тип G имеет заостренную головку для острых углов, узких отверстий и вогнутых канавок.

2) Чем насечка для алюминия отличается от стандартной?
Объемом стружечной канавки. Насечка для алюминия имеет максимально широкие и глубокие канавки для длинной сливной стружки. Стандартная насечка быстро забивается.

3) Для каких материалов эффективна?
Для алюминиевых сплавов, мягких цветных металлов, пластиков, композитов.

4) Можно ли обрабатывать сталь или нержавейку?
Нет, инструмент предназначен только для мягких материалов.

5) Что дает специальное покрытие?
Снижает трение, предотвращает засорение канавок, улучшает отвод стружки.

6) Какой хвостовик используется?
6 мм для всех типоразмеров.

7) Как понять, что фреза затупилась?
Увеличение усилия, вибрации, ухудшение качества поверхности, скрежещущий звук, перегрев.
