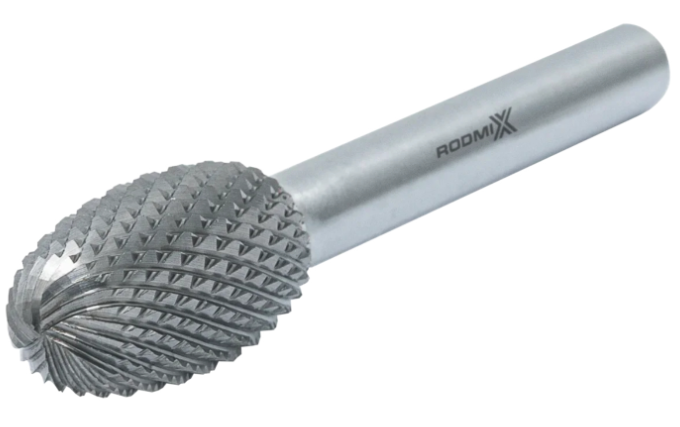

Борфреза овальная E 12х20 M06 алмазная насечка

	3-25 мм	2-25 мм	38-70 мм	3/6/8 мм
Артикул	Диаметр (D)	Рабочая длина (l)	Общая длина (L)	Хвостовик, (d)
2503060304	3	6	38	3
2504070304	4	7	45	3
2505080304	5	8	46	3
2506100304	6	10	48	3
2506100604	6	10	55	6
2508130604	8	13	58	6
2510160604	10	16	61	6
2512200604	12	20	65	6
2514220604	14	22	67	6
2516250604	16	25	70	6
2520250604	20	25	70	6
2506100306	6	10	50	3
2509160604	9,5	16	61	6

Что это за инструмент и для каких задач

Борфреза овальная типа E с алмазной насечкой — это прецизионный твердосплавный вращающийся инструмент с рабочей частью эллипсоидной формы, режущие кромки которого сформированы мелкозубой специализированной заточкой. Данный тип насечки представляет собой геометрию режущих зубьев, обеспечивающую высокую чистоту обработанной поверхности.

Инструмент применяется для финишной, высокоточной и контролируемой обработки, где требуется сочетание производительности, минимальной шероховатости и работы с твердыми, термостойкими и труднообрабатываемыми материалами.

Что делает борфреза

Овальная форма в сочетании с алмазной мелкозубой насечкой обеспечивает исключительный контроль и качество обработки сложных криволинейных поверхностей:

1. Прецизионное удаление заусенцев на миниатюрных и сложнопрофильных деталях с высокой точностью.

2. Детальное формообразование в труднодоступных зонах, где требуется плавное ведение инструмента без рывков.

3. Высококачественная подготовка поверхностей под сварку и другие финишные операции.

4. Обработка сверхтвердых сталей (до 70 HRC) и жаропрочных сплавов на никелевой и кобальтовой основе.

5. Достижение высокого класса чистоты поверхности, минимизирующего или исключающего последующую доводку.

Что означает тип E (овальные) и алмазная насечка

Тип E (овальные): Рабочая часть имеет эллипсоидную форму с плавно изменяющимся радиусом кривизны, что позволяет обрабатывать сопряжения и галтели переменного профиля одним инструментом.

Алмазная насечка: Это не абразивное алмазное покрытие, а особый вид мелкозубой, часто перекрестной режущей геометрии. Ключевые характеристики:

• Универсальный режущий стиль, эффективный для большинства черных металлов и твердых сплавов.

• Короткая стружка, обеспечивающая легкую очистку рабочей зоны и предотвращающая налипание.

• Высокое качество поверхности, формирующее гладкий, чистый рез, близкий к шлифованному.

• Баланс съема и точности, позволяющий эффективно удалять материал, сохраняя высокую детализацию обработки.

Ключевые задачи, под которые выбирают тип E с алмазной насечкой

• Финишная обработка закаленных сталей, включая материалы с твердостью до 70 HRC.

• Доводка деталей из жаропрочных никелевых и кобальтовых сплавов, используемых в экстремальных условиях.

• Прецизионное снятие заусенцев в труднодоступных местах сложнопрофильных изделий.

• Высококачественная подготовка кромок и поверхностей под последующую сварку.

• Чистовая обработка матриц, пресс-форм и штамповой оснастки из твердых инструментальных сталей.

Ключевые технические параметры

Геометрия

• D — максимальный диаметр рабочей части (в основании): Типовые размеры: 9,6 мм, 10 мм, 12 мм. Влияет на ширину обрабатываемой зоны.

• L2 — длина рабочей части: От 10 до 22 мм и более. Определяет глубину проникновения в профиль.

• d1 — диаметр хвостовика: Стандарт — 6 мм для универсальной совместимости с прямошлифовальными машинами.

• L1 — общая длина: Варьируется от 55 до 66 мм в зависимости от типоразмера.

• Плавность овального профиля: Критический параметр для качественного сопряжения поверхностей.

Материал и конструкция рабочей части

• Твердый сплав: Используются высококачественные марки твердого сплава. Инструмент может быть как цельнотвердосплавным, так и с паяной головкой.

• Насечка: Специализированная алмазная или мелкая перекрестная заточка, обеспечивающая высокую частоту зубьев и чистовой рез.

• Покрытие: В ряде случаев наносится высокотвердое износостойкое покрытие, которое снижает трение, улучшает отвод стружки, уменьшает нагрев и продлевает срок службы инструмента.

Требования к приводу

• Высокие и стабильные обороты: Необходимы для эффективной работы мелкозубой насечки и достижения качественной поверхности.

• Минимальное биение: Инструмент предназначен для точных работ, поэтому требуется исправная, качественная цанговая оснастка.

• Плавная регулировка: Желательна возможность тонкой настройки оборотов под конкретный материал и операцию.

• Совместимость: Стандартный хвостовик 6 мм обеспечивает работу с большинством профессиональных прямошлифовальных машин и граверов.

Обоснование стоимости

Стоимость овальных борфрез с алмазной насечкой обусловлена следующими факторами:

1. Сложность геометрии и заточки: Формирование равномерной, мелкозубой алмазной насечки на эллипсоидной поверхности требует высокоточного оборудования и специализированных технологий.

2. Премиальное качество обработки: Инструмент обеспечивает результат, близкий к шлифованию, что значительно сокращает или исключает этап последующей доводки.

3. Высокая стойкость: Твердость покрытия и качественная геометрия обеспечивают кратно больший ресурс по сравнению со стандартными фрезами, особенно на твердых материалах.

4. Специализация на труднообрабатываемых материалах: Способность эффективно работать с материалами высокой твердости (до 70 HRC) и жаропрочными сплавами делает этот инструмент незаменимым для ответственных производств, что оправдывает его цену.

Область применения

Где овальная борфреза типа E с алмазной насечкой наиболее эффективна

• Аэрокосмическая промышленность и энергетическое машиностроение: Обработка деталей из жаропрочных никелевых и кобальтовых сплавов, работающих в условиях экстремальных нагрузок и температур.

• Инструментальное производство: Финишная доводка закаленных штампов, пресс-форм, включая материалы твердостью свыше 60 HRC.

• Производство медицинского инструмента и имплантатов: Прецизионная обработка сложных поверхностей из нержавеющих и титановых сплавов.

• Машиностроение: Чистовая обработка ответственных деталей из высокопрочных сталей.

• Ремонт и восстановление: Доводка и калибровка изношенных поверхностей твердосплавной оснастки.

Какой результат / ценность

• Превосходное качество поверхности: Достижение высокой чистоты обработки, сопоставимой с шлифованием, непосредственно после фрезерования.

• Точность и контроль: Возможность выполнять филигранные операции в условиях ограниченного доступа благодаря стабильной и предсказуемой работе инструмента.

• Универсальность на твердых материалах: Единственный тип овальной фрезы, эффективно работающий по закаленным сталям (до 70 HRC) и суперсплавам.

• Экономия времени: Сокращение или полное исключение трудоемких операций абразивной доводки и полировки.

• Короткая стружка: Повышение удобства и безопасности работы за счет легкой уборки стружки.

Часто задаваемые вопросы

1) Чем алмазная насечка отличается от двойной насечки?
Это разные типы геометрии. Алмазная насечка — это мелкозубая, прецизионная заточка, предназначенная для чистовой обработки твердых материалов, получения высокого качества поверхности и работы с жаропрочными сплавами. Двойная насечка — это универсальная перекрестная геометрия для общего съема материала на сталях и нержавейке, работающая быстрее, но оставляющая более грубую поверхность.

2) Для каких материалов эта фреза наиболее эффективна?
Для твердых и труднообрабатываемых материалов: закаленные стали (включая инструментальные, до 70 HRC), нержавеющие стали, жаропрочные никелевые и кобальтовые сплавы, титан, чугун.

3) Можно ли ей обрабатывать алюминий или мягкие цветные металлы?
Не рекомендуется. Мелкозубая геометрия алмазной насечки быстро забивается вязкой стружкой алюминия и мягких металлов. Для этих материалов существуют специализированные фрезы с насечкой для алюминия или одинарной насечкой.

4) В чем преимущество высокотвердого износостойкого покрытия?
Такое покрытие значительно повышает износостойкость, снижает коэффициент трения, улучшает отвод стружки и уменьшает тепловыделение. Это приводит к увеличению срока службы и объема снятого материала по сравнению с непокрытыми аналогами.

5) Это алмазное напыление или режущие зубья?
Это режущие зубья специальной геометрии, а не гальваническое алмазное напыление. Термин «алмазная насечка» описывает мелкозубую заточку, а не абразивный слой. Алмазные боры с гальваническим покрытием — это отдельный класс инструмента, применяемый преимущественно для керамики, стекла и твердосплавных пластин.

6) Как понять, что фреза затупилась?
Признаки: необходимость приложения большего усилия для реза, появление вибраций, ухудшение качества обрабатываемой поверхности (задиры, риски), характерный скрежет. Инструмент с износостойким покрытием тупится медленнее, но признаки износа аналогичны.
