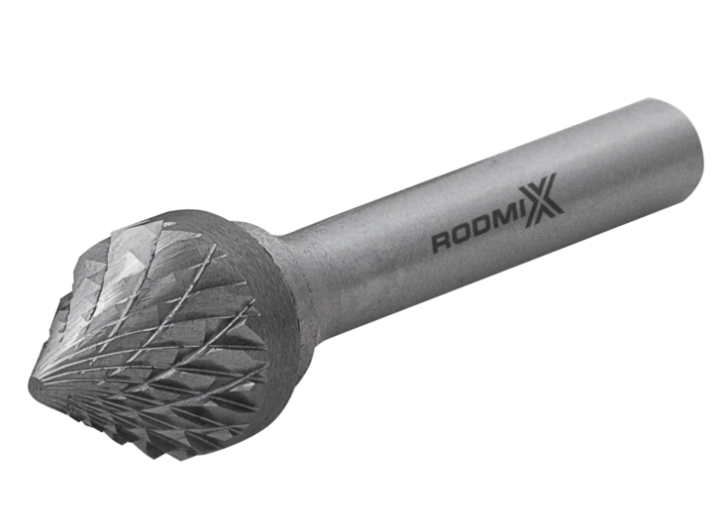

Борфреза коническая 60° J 03х03 M03 насечка по алюминию

	3-25 мм	3-25 мм	38-150 мм	3/6 мм
Артикул	Диаметр (D)	Рабочая длина (l)	Общая длина (L)	Хвостовик, (d)
2903030303	3	3	-	3
2906050603	6	5	-	6
2908060603	8	6	-	6
2910080603	10	8	-	6
2912100603	12	10	-	6
2916130603	16	13	-	6
2919200603	19	20	-	6
2925250603	25	25	70	6

Что это за инструмент и для каких задач

Борфреза коническая типа J с углом 60° и специальной насечкой для алюминия — это твердосплавный вращающийся режущий инструмент, рабочая часть которого имеет форму правильного конуса с острым углом при вершине. Геометрия его режущих кромок оптимизирована для высокопроизводительной обработки алюминия, мягких цветных металлов и пластиков.

Инструмент применяется с прямыми шлифовальными машинами на электрическом или пневматическом приводе, а также с бормашинами и граверами. Ключевая специализация — работа с вязкими, налипающими материалами, где стандартная геометрия насечки приводит к быстрому забиванию стружкой.

Что делает борфреза

Коническая форма с углом 60° и специализированная насечка для алюминия обеспечивают эффективное решение технологических задач при обработке мягких материалов:

1. Снятие фасок и обработка кромок на деталях из алюминия и цветных металлов.

2. Зенкерование отверстий и формирование выемок под крепежные элементы.

3. Удаление заусенцев с острых кромок и в труднодоступных местах.

4. Подготовка сварных швов и разделка кромок под сварку.

5. Обработка контуров и поверхностей сложной формы.

Что означает тип J и специализированная насечка для алюминия

Тип J (конические 60°): Рабочая часть имеет форму правильного конуса с углом при вершине 60 градусов. Инструмент позволяет получать точные фаски и эффективно работать в труднодоступных местах.

Специализированная насечка для алюминия: Принципиальное отличие от стандартной одинарной или двойной насечки. Ключевые характеристики:

• Укрупненный зуб и широкая глубокая стружечная канавка, создающая длинную стружку, характерную для алюминия.

• Глубокие канавки предотвращают забивание стружкой, свойственное цветным металлам.

• Специальная геометрия зубьев, предназначенная для минимизации налипания алюминия и улучшения отвода стружки.

• Результат: инструмент не забивается, обеспечивает стабильный съем материала и эффективную обработку без наволакивания.

Ключевые задачи

• Высокопроизводительная обработка алюминиевых сплавов и легких металлов.

• Обработка мягких цветных металлов.

• Работы по пластикам и композитным материалам.

• Снятие фасок и удаление заусенцев с кромок различного профиля.

• Зенкерование отверстий и подготовка поверхностей под сварку.

Ключевые технические параметры

Геометрия

• D — максимальный диаметр рабочей части: от 3 до 25 мм. Наиболее распространены 6, 10, 12, 16, 20, 25 мм.

• L2 — длина рабочей части: от 2,6 до 25 мм в зависимости от диаметра. Типовые размеры: 5 мм для D6, 8 мм для D10, 13 мм для D16, 20 мм для D25.

• Угол при вершине: 60° — фиксированный параметр для данного типа.

• d1 — диаметр хвостовика: стандартные значения — 3 мм и 6 мм. Для большинства фрез с диаметром рабочей части от 6 мм используется хвостовик 6 мм. Хвостовик 3 мм применяется для миниатюрных фрез.

• L1 — общая длина: от 38 до 70 мм в зависимости от типоразмера.

Материал и конструкция

• Твердый сплав: преимущественно используется вольфрамо-кобальтовый сплав, обеспечивающий оптимальный баланс износостойкости и ударной вязкости. Также выпускаются исполнения из быстрорежущей стали для менее требовательных задач.

• Конструкция: паяная. Рабочая головка из твердого сплава припаивается к хвостовику из стали.

• Насечка: специализированная, крупная, для алюминия.

• Покрытие: стандартные модели без покрытия, в специализированных исполнениях возможно нанесение износостойких покрытий, улучшающих скольжение стружки и снижающих износ.

Требования к приводу

• Высокие обороты: необходимы для эффективной работы и достижения качественной поверхности. Для мягких цветных металлов и алюминия рекомендуется 14 000 – 19 000 об/мин для диаметра 10 мм. Для малых диаметров скорость можно пропорционально увеличивать.

• Минимальное биение: исправная цанговая оснастка — обязательное условие качественной работы и предотвращения вибраций. Высокая точность соосности обеспечивает работу без биения и образования следов вибрации.

• Мощность привода: для эффективной работы с хвостовиком 6 мм рекомендуется использовать привод мощностью от 300 Вт.

• Совместимость: инструмент предназначен для электрических и пневматических прямых шлифовальных машин, гибких валов, граверов и бормашин.

Обоснование стоимости

Стоимость конических борфрез типа J со специализированной насечкой для алюминия формируется из следующих факторов:

1. Сложность изготовления специализированной геометрии: точная коническая форма с широкими глубокими канавками требует специализированного оборудования.

2. Качество твердого сплава: использование качественного сплава обеспечивает стабильность режущих свойств и длительный ресурс.

3. Специализированная геометрия зубьев: насечка для алюминия требует особой заточки, предотвращающей забивание при обработке мягких материалов.

4. Технология пайки: качественное соединение твердосплавной головки со стальным хвостовиком — критический параметр, влияющий на надежность.

5. Соответствие стандартам: инструмент соответствует промышленным стандартам, что гарантирует качество и взаимозаменяемость.

Область применения

Где коническая борфреза типа J с насечкой для алюминия наиболее эффективна

• Машиностроение и металлообработка: снятие фасок, обработка кромок, зенкерование отверстий в деталях из алюминия и цветных металлов.

• Авиационная и автомобильная промышленность: обработка деталей из алюминиевых сплавов.

• Металлоконструкции и алюминиевое строительство: специально разработана для снятия фасок, удаления заусенцев и скругления кромок.

• Сварочное производство: подготовка кромок под сварку, обработка сварных швов на конструкциях из алюминия.

• Производство электроники: обработка корпусов и радиаторов из алюминия.

• Ремонт и реставрация: обработка труднодоступных мест.

Обрабатываемые материалы

• Алюминиевые сплавы (включая твердые алюминиевые сплавы)

• Мягкие цветные металлы: медь, латунь, бронза, цинк

• Пластики и композиты

• Дерево и мягкие материалы

Какой результат / ценность

• Непрерывная работа без забивания: инструмент не требует постоянной остановки для очистки благодаря глубоким канавкам и специальной геометрии зубьев.

• Высокая производительность: крупная насечка обеспечивает быстрое снятие материала на мягких металлах.

• Точность обработки: получение точных фасок и радиусов благодаря специальной форме инструмента.

• Свободное ведение и универсальность: исключительная маневренность в труднодоступных местах.

• Хорошее качество поверхности: оптимальный съем материала с минимальным налипанием.

• Длительный ресурс: высокое качество твердого сплава и надежная конструкция обеспечивают длительный срок службы инструмента.

Часто задаваемые вопросы

1) Чем насечка для алюминия отличается от стандартной одинарной или двойной насечки?
Принципиально — объемом стружечной канавки и геометрией зуба. Насечка для алюминия имеет максимально широкие и глубокие канавки, спроектированные специально для длинной сливной стружки, характерной для алюминия. Стандартная одинарная или двойная насечка не рассчитана на такой объем стружки и быстро забивается.

2) Для каких материалов наиболее эффективна эта фреза?
Для алюминиевых сплавов, мягких цветных металлов, пластиков и композитных материалов.

3) Можно ли использовать эту фрезу для стали или нержавейки?
Не рекомендуется. Инструмент оптимизирован для мягких материалов. Геометрия крупного зуба не обладает достаточной прочностью для стали, что приведет к быстрому выкрашиванию.

4) Чем коническая фреза типа J отличается от зенковки?
Несмотря на внешнее сходство с коническими зенковками, борфрезы типа J имеют большее количество зубьев с меньшей высотой, что позволяет им испытывать меньшие нагрузки при резании и работать на значительно более высоких оборотах. Это дает возможность применения инструмента в ручных шлифовальных машинах.

5) Какой хвостовик выбрать — 6 мм или 3 мм?
6 мм — универсальный стандарт для фрез с диаметром рабочей части от 6 мм и выше. Обеспечивает жесткость и совместимость с большинством прямошлифовальных машин. Для эффективной работы рекомендуется использовать привод мощностью от 300 Вт. Хвостовик 3 мм предназначен для миниатюрных фрез и используется в микрограверах.

6) Нужна ли смазка при работе с алюминием?
Настоятельно рекомендуется. Использование охлаждающей жидкости или специальных смазок для алюминия снижает нагрев инструмента, улучшает отвод стружки и качество поверхности, а также продлевает срок службы фрезы.

7) Какие обороты рекомендуются для работы?
Для фрезы диаметром 10 мм по мягким цветным металлам рекомендуется 14 000 – 19 000 об/мин. При использовании малого диаметра рабочей части рекомендуемую скорость вращения можно соответственно увеличить.

8) Как понять, что фреза затупилась?
Увеличение усилия резания, появление вибраций, ухудшение качества поверхности, характерный звук, перегрев инструмента и детали, а также налипание алюминия на режущие кромки.
