179278 Машина мозаично-шлифовальная GM-245-7,5 Сплитстоун (двиг. электр. N=7,5кВт) GM245-М3.11А-01 (МЗ)

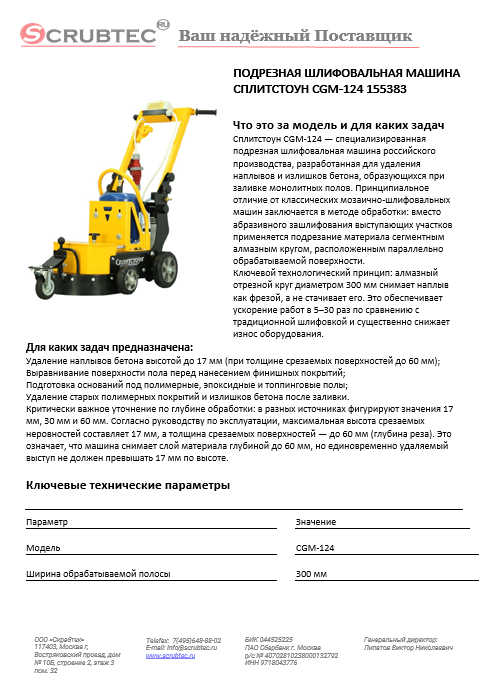

Презентация

Клик по картинке открывает файл в новой вкладке. Кнопка ниже — для скачивания.

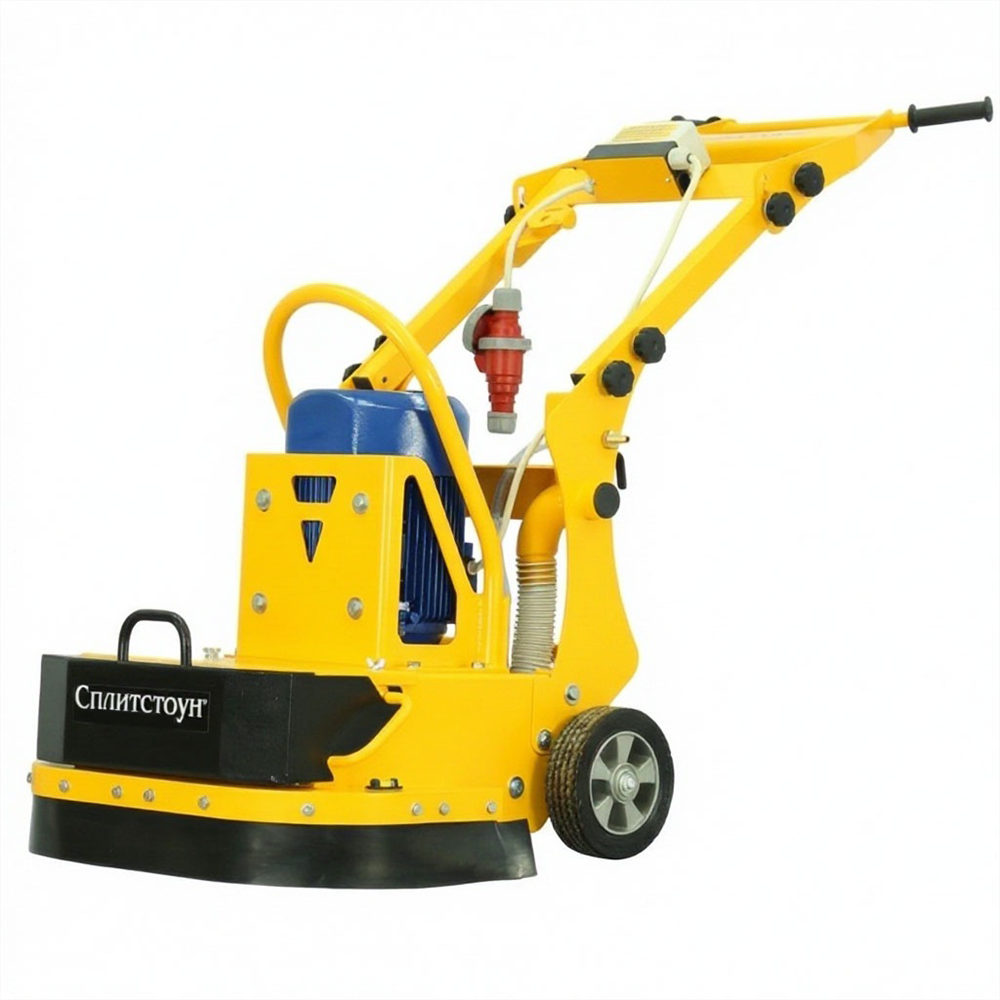

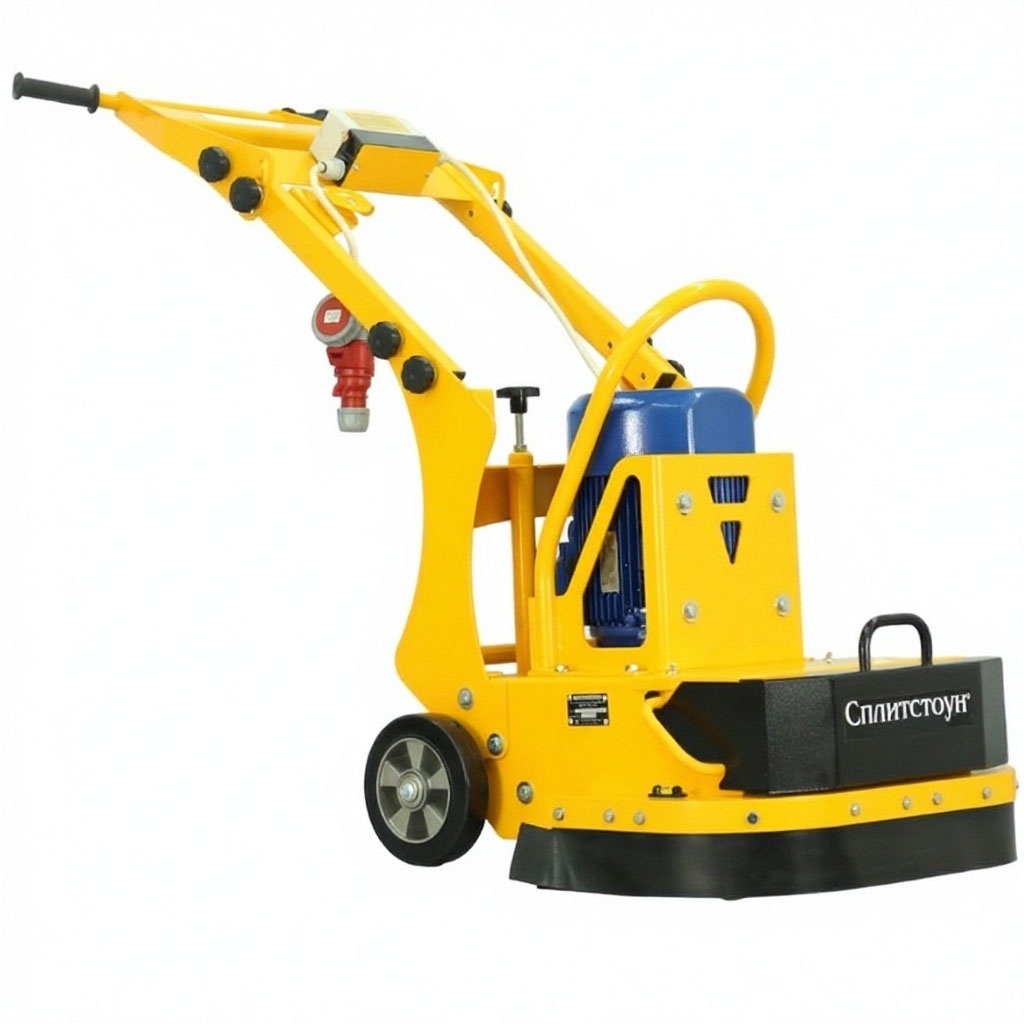

Мозаично-шлифовальная машина Сплитстоун GM-245-7,5

Что это за модель и для каких задач

Сплитстоун GM-245-7,5 — двухтраверсная мозаично-шлифовальная машина российского производства, предназначенная для выравнивания, шлифования и полирования конструкционных и отделочных материалов покрытий полов, а также удаления старых полимерных покрытий. Модель оснащена трёхфазным электродвигателем мощностью 7,5 кВт и имеет фиксированную скорость вращения траверс 1200 об/мин с возможностью изменения направления вращения.

Ключевой технологический принцип: две траверсы с шестью франкфуртами вращаются в разные стороны, что обеспечивает высокие показатели плоскостности и исключает появление необработанных «мёртвых» зон. Высокая мощность двигателя (7,5 кВт) в сочетании с дополнительным грузом создаёт повышенное давление на траверсу и шлифовальный инструмент, что даёт максимальную производительность в линейке GM-245.

Самая популярная двухтраверсная модель с максимальной производительностью. К началу 2014 года в мире работает около 3000 машин этой модели.

Для каких задач предназначена:

• Выравнивание и шлифование бетонных, мозаичных, мраморных и гранитных полов;
• Удаление старых полимерных покрытий, эпоксидных смол, клея, краски;
• Черновая и финишная шлифовка (от грубой обдирки до полировки);
• Подготовка поверхностей под финишные покрытия;
• Полировка составом Hiperhard.

Отличие от модели GM-245 (5,5): GM-245-7,5 имеет более высокую мощность (7,5 кВт против 5,5 кВт) и фиксированную скорость 1200 об/мин (у модели 5,5 кВт — двухскоростной режим 600/1000 об/мин). Модель 7,5 кВт выигрывает при грубой шлифовке твёрдых бетонов, модель 5,5 кВт — при полировке.

Ключевые технические параметры

Обоснование выбора

Эксплуатационные преимущества:

1. Максимальная производительность в линейке GM-245. Производительность 18 м²/ч одним сегментом. Высокая мощность двигателя 7,5 кВт в сочетании с большим давлением на траверсу за счёт массы машины и дополнительного груза обеспечивают наивысшую скорость съёма материала. Для сравнения: ручная шлифовка болгаркой с алмазной чашкой даёт 2–4 м²/ч.
2. Высокая точность балансировки. Сбалансированность траверсы и инструмента за счёт высокой точности механической обработки. Отсутствие вибрации режущих и несущих элементов.
3. Эргономика тяжёлой машины. Высокая маневренность и лёгкость в управлении машины массой 150 кг за счёт правильного расположения центра тяжести (90 % на траверсах и 10 % на колёсах).
4. Регулируемая производительность. При необходимости производительность может быть легко понижена примерно в 2 раза простым снятием дополнительного груза. Это актуально при очень неровной исходной поверхности или невысоких навыках оператора. По мере выравнивания поверхности груз может быть установлен заново. Признак наступления такого момента — прекращение постукивания траверс о неровности поверхности.
5. Ремонтопригодность. Стандартный российский электродвигатель АИР 112 М2, клиновые ремни XPZ 762 — всё доступно на рынке. Сервис через дилерскую сеть СПЛИТСТОУН.

Вывод: машина эффективна на объектах от 500–1000 м², где экономия времени составляет десятки человеко-часов. Максимальная производительность делает её предпочтительной для больших площадей и твёрдых бетонов.

Области применения

Промышленные и складские полы:

• Подготовка оснований под топпинговые и упрочнённые полы;
• Удаление старых полимерных покрытий;
• Выравнивание бетонных плит.

Коммерческие объекты:

• Торговые центры, паркинги, логистические комплексы;
• Спортивные объекты с бетонным основанием.

Гражданское строительство:

• Подготовка полов под полимерные покрытия;
• Шлифовка и полировка мозаичных, мраморных, гранитных полов;
• Реставрация бетонных и каменных оснований.

Ограничение: машина предназначена для работы в закрытых помещениях и на открытых площадках при температуре от −10 °C до +40 °C. Не предназначена для взрывоопасных зон.

Результат / ценность

Количественные показатели:

• Производительность: 18 м²/ч одним сегментом. Нормируется на 1 мм глубины и бетон марки 300 — ~20 м²/ч. При съёме 0,5 мм (современные качественные технологии заливки с виброрейками и затирочными машинами) производительность возрастает в 2 и более раз — до 40 м²/ч.
• Ширина обработки за один проход: 600 мм. Для обработки 1000 м² полосой 600 мм потребуется 1667 погонных метров проходов.
• Минимальная необработанная зона: всего 1,5 см вдоль вертикального препятствия (стены, бордюра). При работе вдоль стены ручки, за которые держится оператор, могут быть переставлены внутрь.
• Конечная плоскостность: 0,5–1,0 мм/м в зависимости от навыков оператора.
• Шероховатость: в очень широком диапазоне — от 0,1 мкм (зеркало) до 1 мм (грубая поверхность под хорошее сцепление топпингов).
• Скорость перемещения: при высокой производительности следует двигаться со скоростью прогулочного шага 20–30 м/мин, не останавливаясь на одном месте.
• Масштаб: 80 % российского парка мозаично-шлифовальных машин — продукция СПЛИТСТОУН. Компания работает на рынке 25 лет.

Качественные показатели:

• Плоскостность. Две траверсы, вращающиеся в разные стороны, обеспечивают высокие показатели плоскостности без «мёртвых» зон.
• Отсутствие вибрации. Хорошая балансировка траверс и франкфуртов. Разница положения франкфурта относительно центра вращения не превышает 0,5 мм.
• Готовность под финишное покрытие. После обработки поверхность пригодна для нанесения грунтовок и полимерных составов.
• Работа вплотную к стене. Легко снимаемые боковые стенки купола позволяют шлифовать вплотную к вертикальным препятствиям.

Ценность:

Замена оборудования и рабочей силы

Какое оборудование заменяет:

Сколько заменяет рабочих:

При условии сохранения качества поверхности:

• 1 оператор GM-245-7,5 заменяет 4–6 операторов ручной шлифовки при грубой и средней обработке;
• 1 оператор заменяет 5–7 операторов при финишной шлифовке и полировке на больших площадях;
• При работе вплотную к стенам и в труднодоступных местах преимущество сохраняется за счёт минимальной необработанной зоны (1,5 см).

Экономия времени в трудозатратах:

• На 1000 м²: экономия от 190 до 290 человеко-часов;
• На 5000 м²: экономия от 950 до 1450 человеко-часов;
• На 10 000 м²: экономия от 1900 до 2900 человеко-часов.

Обучение персонала

Сложность обучения: низкая. Машина имеет простую конструкцию с двумя траверсами и фиксированной скоростью вращения.

Основные навыки:

1. Подготовка к работе: проверка натяжения ремней, установка франкфуртов (система Redi Lock™ — без дополнительного инструмента), подключение к сети 380 В, подключение пылесоса или воды.
2. Управление: машина перемещается оператором вручную за складную эргономичную рукоятку. Направление движения — вдоль обрабатываемой полосы. При высокой производительности следует двигаться со скоростью прогулочного шага 20–30 м/мин, не останавливаясь на одном месте.
3. Регулировка нагрузки: при очень неровной поверхности или невысоких навыках оператора дополнительный груз снимается, что понижает производительность примерно в 2 раза. По мере выравнивания поверхности груз устанавливается заново. Признак — прекращение постукивания траверс о неровности.
4. Регулировка: положение колёсной оси регулируется винтом подъёма колёс для обеспечения полного прилегания траверс к поверхности.
5. Техника безопасности: обязательное использование противошумных наушников, защитных очков, перчаток. При мокрой шлифовке — индивидуальные средства защиты.

Срок обучения:

• Базовый курс: 4–6 часов (изучение руководства, пробные проходы);
• Достаточная квалификация: 1–2 рабочие смены (8–16 часов);
• Полная самостоятельность: 3–5 смен.

Быстрая смена оператора: благодаря быстросменному креплению инструмента (1 минута на замену) и простой регулировке, новый оператор выходит на 70–80 % производительности в течение первой смены. Руководство по эксплуатации содержит все необходимые схемы и таблицы.

Важное преимущество: возможность установки до трёх дополнительных наборных грузов (в комплекте) позволяет увеличить производительность в 2 раза. Оператор должен понимать, когда использовать дополнительную нагрузку, а когда работать без неё.

Конструкция и комплектация

Конструктивные особенности:

• Рама: сварная стальная конструкция с возможностью складывания рукояти для транспортировки (габариты в сложенном виде: 700 × 650 × 765 мм).
• Привод: клиноремённая передача (3 ремня XPZ 762) от электродвигателя к шпинделям траверс.
• Двигатель: асинхронный трёхфазный АИР 112 М2 (7,5 кВт, 380 В), российского производства, с автоматом защиты.
• Система крепления инструмента: «Франкфурт» с быстросменным креплением Redi Lock™ — замена без дополнительных крепёжных элементов.
• Траверсы: две, с вмонтированным упругим элементом, который обеспечивает плотное прилегание инструмента к поверхности и выполняет функцию предохранительной муфты. На лицевой стороне — 3 ложемента для быстрой установки/замены инструмента.
• Защита: резиновые уплотнения-фартуки, препятствующие выходу пыли и защищающие оператора от вылета осколков.
• Подключение пылесоса: переходник диаметром 50 мм.
• Подача воды: через полые валы, регулировка шаровым краном на стойке рамы.
• Колёса: практически мгновенный перевод из рабочего положения в транспортное одним движением ноги.
• Расположение центра тяжести: 90 % на траверсах и 10 % на колёсах — обеспечивает высокую маневренность и лёгкость в управлении.

Упаковка:

Для транспортировки и хранения машина поставляется в защитном коробе — он предохраняет её от пыли, влаги и механических повреждений

Комплект поставки:

Важно: франкфурты (шлифовальные и полировальные) в комплект поставки не входят и заказываются отдельно.

Эксплуатация, расходники и сервис

Эксплуатационные требования:

• Электропитание: трёхфазная сеть 380 В, 50 Гц. Автомат защиты по тепловой нагрузке, току утечки и короткому замыканию. Класс защиты IP54.
• Обслуживание: проверка натяжения ремней каждые 50 часов работы; замена ремней при появлении признаков износа; очистка траверс от налипания бетона для сохранения балансировки; проверка упругого элемента в траверсах.
• Условия работы: закрытые помещения и открытые площадки с температурой от −10 °C до +40 °C.
• Мокрая шлифовка: подключение к магистральному водопроводу через шаровой кран. Требует индивидуальных средств защиты.
• Важно: следует регулярно после каждой смены чистить траверсы и инструмент от налипаний бетона. Вследствие этого возможна разбалансировка траверс, появление вибрации, ухудшение ресурса франкфуртов и упругого элемента. То же может происходить при применении некачественных франкфуртов других производителей.

Расходные материалы:

Сервис:

• Гарантия на машину — 1 год с момента продажи при соблюдении условий эксплуатации.
• Гарантия на электродвигатель — в соответствии с гарантийными обязательствами изготовителя.
• Сервисные центры СПЛИТСТОУН расположены в Москве и регионах России.
• Ремонтопригодность высокая: стандартные подшипники, ремни и двигатель доступны на рынке.

Краткая спецификация (для ТЗ/тендера)

Наименование: Машина мозаично-шлифовальная Сплитстоун GM-245-7,5

Назначение: Выравнивание, шлифование и полирование конструкционных и отделочных материалов покрытий полов, удаление старых полимерных покрытий

Технические характеристики:

• Ширина обрабатываемой полосы: 600 мм
• Количество траверс: 2
• Количество франкфуртов: 6 шт
• Система крепления инструмента: «Франкфурт» / Redi Lock™
• Частота вращения траверс: 1200 об/мин
• Модель электродвигателя: АИР 112 М2
• Мощность двигателя: 7,5 кВт
• Напряжение: 380 В, 50 Гц, трёхфазный
• Количество и тип ремней: 3 ремня клиновых XPZ 762
• Габариты рабочие: 1410 × 650 × 1060 мм
• Габариты транспортные: 700 × 650 × 765 мм
• Масса снаряжённая: 178 кг
• Масса без груза: 148 кг
• Производительность (ориентировочная): 18 м²/ч одним сегментом
• Гарантия: 1 год

Упаковка: короб.

Комплект поставки: машина, наборные грузы (до 3 шт.), паспорт изделия, паспорт двигателя, противошумные наушники, руководство по эксплуатации.

Опционально: франкфурты шлифовальные и полировальные (заказываются отдельно).

Требования к упаковке и маркировке:

Поставляемое оборудование должно быть упаковано в короб, обеспечивающий защиту от пыли, влаги и механических повреждений при транспортировке и хранении. Упаковка должна обеспечивать сохранность оборудования при перевозке автомобильным и железнодорожным транспортом, в том числе за счёт предотвращения смещения внутри короба и защиты от вибраций.

Часто задаваемые вопросы

Вопрос: В чём отличие GM-245-7,5 от GM-245 (5,5)?

Ответ: GM-245-7,5 имеет мощность 7,5 кВт и одну скорость 1200 об/мин. GM-245 (5,5) имеет мощность 5,5 кВт и двухскоростной режим (600/1000 об/мин). Модель 7,5 кВт выигрывает при грубой шлифовке твёрдых бетонов благодаря большей мощности и давлению на инструмент. Модель 5,5 кВт выигрывает при полировке благодаря возможности снижения скорости.

Вопрос: Можно ли работать без дополнительных грузов?

Ответ: Да, работа без груза допускается. Однако оптимальное использование дополнительной нагрузки (до 3 наборных грузов) позволяет увеличить производительность в 2 раза. Рекомендуется использовать грузы при грубой и средней шлифовке. При очень неровной поверхности или невысоких навыках оператора груз можно снять, понизив производительность примерно в 2 раза.

Вопрос: С какой скоростью нужно перемещать машину?

Ответ: При высокой производительности следует двигаться со скоростью прогулочного шага 20–30 м/мин, не останавливаясь на одном месте.

Вопрос: Какова конечная плоскостность и шероховатость?

Ответ: Конечная плоскостность обрабатываемой поверхности достигается 0,5–1,0 мм/м в зависимости от навыков оператора. Шероховатость можно получить в очень широком диапазоне — от 0,1 мкм (зеркало) до 1 мм (грубая поверхность под хорошее сцепление топпингов).

Вопрос: Нужен ли водяной охладитель?

Ответ: Машина поддерживает как сухую, так и мокрую шлифовку. При мокрой обработке вода подаётся через полые валы, регулировка — шаровым краном на стойке рамы. Подключение к магистральному водопроводу. Мокрая обработка требует индивидуальных средств защиты.

Вопрос: Можно ли шлифовать вплотную к стене?

Ответ: Да. Легко снимаемые боковые стенки купола позволяют шлифовать вплотную к вертикальным препятствиям. Минимальная необработанная зона — всего 1,5 см. При работе вдоль стены ручки, за которые держится оператор, могут быть переставлены внутрь.

Вопрос: Сколько времени занимает замена франкфуртов?

Ответ: Не более 1 минуты. Франкфурты крепятся на траверсу путём вставки в специальные пазы без использования дополнительных крепёжных элементов (система Redi Lock™).

Вопрос: Какой ресурс франкфуртов?

Ответ: Ресурс зависит от типа франкфурта и твёрдости обрабатываемого материала:

• Обдирочные PCD: до 1000–1600 м²;
• Шлифовальные бетон N000 Premium: до 1500 м²;
• Шлифовальные бетон N0 Standart: до 500 м²;
• Полировальные N7 Premium: до 3000 м².

Вопрос: Есть ли инструкция на русском языке?

Ответ: Да. Руководство по эксплуатации поставляется в комплекте с машиной. Электронную версию можно запросить у дилера СПЛИТСТОУН.

Вопрос: Какое напряжение питания требуется?

Ответ: Только 380 В, трёхфазная сеть. Подключение к однофазной сети 220 В невозможно.

Вопрос: Сколько операторов нужно для работы с машиной?

Ответ: Достаточно одного оператора. Машина перемещается вручную за складную рукоятку. Для транспортировки на объекте может потребоваться второй человек из-за массы 178 кг (снаряжённая).

Вопрос: В какой упаковке поставляется машина?

Ответ: Машина поставляется в коробе, обеспечивающей защиту от пыли, влаги и механических повреждений при транспортировке и хранении.
