178033 Машина мозаично-шлифовальная двухскоростная GM-4811 Сплитстоун (двиг. электр. N=11кВт) GM-4811.12А (МЗ)

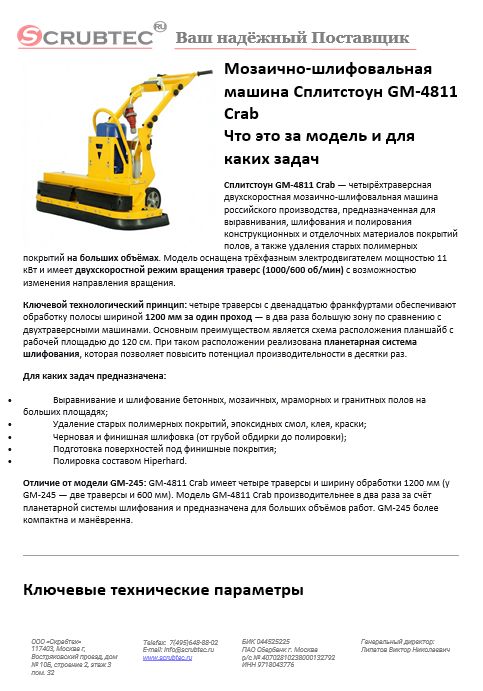

Презентация

Клик по картинке открывает файл в новой вкладке. Кнопка ниже — для скачивания.

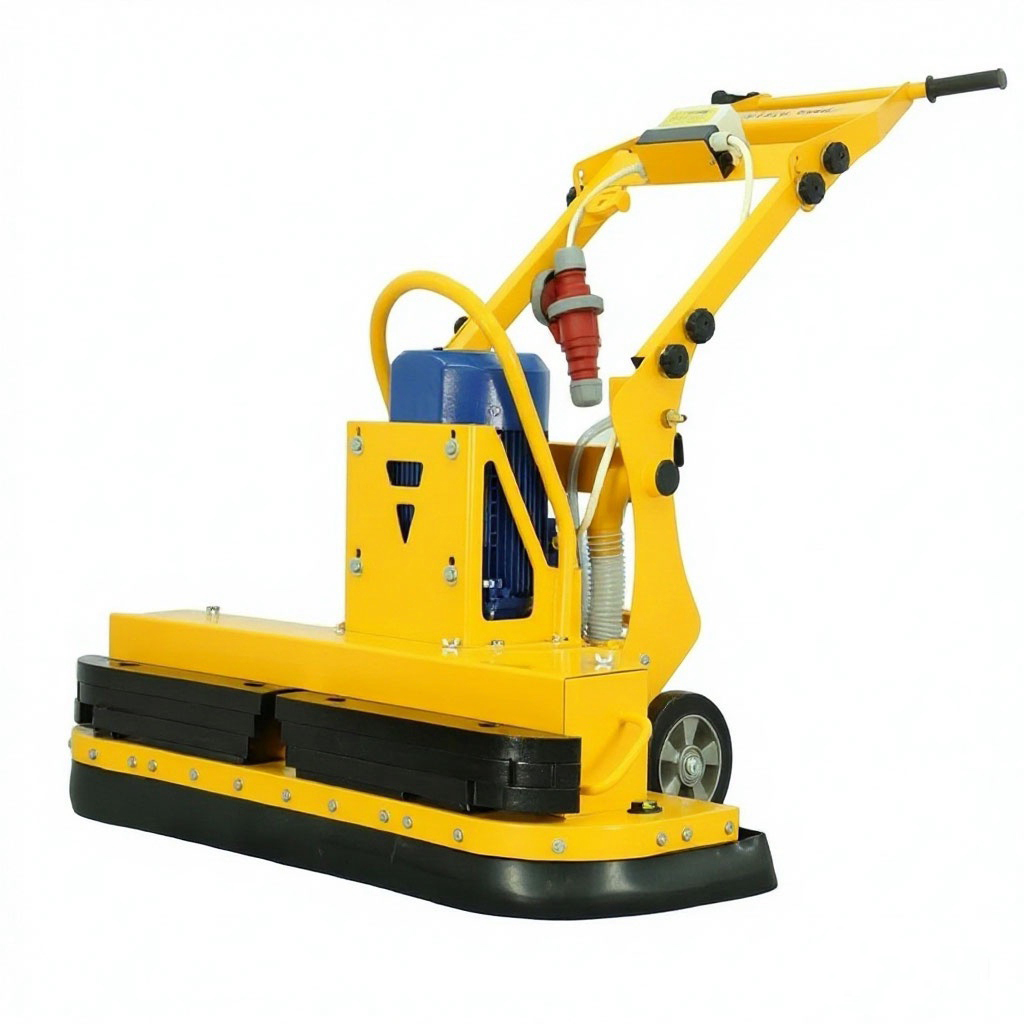

Мозаично-шлифовальная машина Сплитстоун GM-4811 Crab

Что это за модель и для каких задач

Сплитстоун GM-4811 Crab — четырёхтраверсная двухскоростная мозаично-шлифовальная машина российского производства, предназначенная для выравнивания, шлифования и полирования конструкционных и отделочных материалов покрытий полов, а также удаления старых полимерных покрытий на больших объёмах. Модель оснащена трёхфазным электродвигателем мощностью 11 кВт и имеет двухскоростной режим вращения траверс (1000/600 об/мин) с возможностью изменения направления вращения.

Ключевой технологический принцип: четыре траверсы с двенадцатью франкфуртами обеспечивают обработку полосы шириной 1200 мм за один проход — в два раза большую зону по сравнению с двухтраверсными машинами. Основным преимуществом является схема расположения планшайб с рабочей площадью до 120 см. При таком расположении реализована планетарная система шлифования, которая позволяет повысить потенциал производительности в десятки раз.

Для каких задач предназначена:

• Выравнивание и шлифование бетонных, мозаичных, мраморных и гранитных полов на больших площадях;
• Удаление старых полимерных покрытий, эпоксидных смол, клея, краски;
• Черновая и финишная шлифовка (от грубой обдирки до полировки);
• Подготовка поверхностей под финишные покрытия;
• Полировка составом Hiperhard.

Отличие от модели GM-245: GM-4811 Crab имеет четыре траверсы и ширину обработки 1200 мм (у GM-245 — две траверсы и 600 мм). Модель GM-4811 Crab производительнее в два раза за счёт планетарной системы шлифования и предназначена для больших объёмов работ. GM-245 более компактна и манёвренна.

Ключевые технические параметры

Обоснование выбора

Эксплуатационные преимущества:

1. Максимальная производительность в линейке. Производительность 45 м²/ч одним сегментом — в 2,5 раза выше, чем у GM-245-7,5 (18 м²/ч). Ширина обработки 1200 мм за один проход. Для сравнения: ручная шлифовка болгаркой с алмазной чашкой даёт 2–4 м²/ч.
2. Планетарная система шлифования. Схема расположения планшайб с рабочей площадью до 120 см реализует планетарный принцип, который позволяет повысить потенциал производительности в десятки раз по сравнению с однотраверсными машинами.
3. Двухскоростной режим. Возможность переключения 1000/600 об/мин позволяет использовать одну машину для грубой шлифовки и полировки, исключая необходимость приобретения отдельного оборудования для финишных операций.
4. Высокие показатели плоскостности. Четыре траверсы, вращающиеся в разные стороны, обеспечивают высокие показатели плоскостности при меньшем затрачиваемом времени на обработку.
5. Ремонтопригодность. Стандартный российский электродвигатель АДМ 132 М4, клиновые ремни XPZ 800 — всё доступно на рынке. Сервис через дилерскую сеть СПЛИТСТОУН.

Вывод: машина эффективна на объектах от 2000–5000 м², где требуется максимальная производительность и высокие показатели плоскостности. Планетарная система шлифования и ширина обработки 1200 мм делают её предпочтительной для крупных промышленных и коммерческих объектов.

Области применения

Промышленные и складские полы:

• Подготовка оснований под топпинговые и упрочнённые полы на больших площадях;
• Удаление старых полимерных покрытий;
• Выравнивание бетонных плит.

Коммерческие объекты:

• Крупные торговые центры, паркинги, логистические комплексы;
• Спортивные объекты с бетонным основанием;
• Аэропорты, вокзалы, выставочные комплексы.

Гражданское строительство:

• Подготовка полов под полимерные покрытия на больших площадях;
• Шлифовка и полировка мозаичных, мраморных, гранитных полов;
• Реставрация бетонных и каменных оснований.

Ограничение: машина предназначена для работы в закрытых помещениях и на открытых площадках при температуре от −10 °C до +40 °C. Не предназначена для взрывоопасных зон.

Результат / ценность

Количественные показатели:

• Производительность: 45 м²/ч одним сегментом. При использовании 12 сегментов и четырёх траверс — до 540 м²/ч теоретической производительности (с учётом проходов).
• Ширина обработки за один проход: 1200 мм. Для обработки 1000 м² полосой 1200 мм потребуется 833 погонных метра проходов — в два раза меньше, чем у машин с шириной 600 мм.
• Масса снаряжённая: 296 кг — обеспечивает высокое давление на инструмент и стабильность обработки.
• Масштаб: 80 % российского парка мозаично-шлифовальных машин — продукция СПЛИТСТОУН. Компания работает на рынке 20 лет.

Качественные показатели:

• Плоскостность. Четыре траверсы, вращающиеся в разные стороны, обеспечивают высокие показатели плоскостности без «мёртвых» зон.
• Отсутствие вибрации. Хорошая балансировка траверс и франкфуртов. Разница положения франкфурта относительно центра вращения не превышает 0,5 мм.
• Готовность под финишное покрытие. После обработки поверхность пригодна для нанесения грунтовок и полимерных составов.
• Работа вплотную к стене. Легко снимаемые боковые стенки купола позволяют шлифовать вплотную к вертикальным препятствиям.

Ценность для заказчика:

Замена оборудования и рабочей силы

Какое оборудование заменяет:

Сколько заменяет рабочих:

При условии сохранения качества поверхности:

• 1 оператор GM-4811 Crab заменяет 6–8 операторов ручной шлифовки при грубой и средней обработке;
• 1 оператор заменяет 8–10 операторов при финишной шлифовке и полировке на больших площадях;
• При работе вплотную к стенам и в труднодоступных местах преимущество сохраняется за счёт минимальной необработанной зоны.

Экономия времени в трудозатратах:

• На 1000 м²: экономия от 200 до 300 человеко-часов;
• На 5000 м²: экономия от 1000 до 1500 человеко-часов;
• На 10 000 м²: экономия от 2000 до 3000 человеко-часов.

Обучение персонала

Сложность обучения: средняя. Машина имеет четыре траверсы и механическое переключение скоростей. Требуется понимание планетарной системы шлифования.

Основные навыки:

1. Подготовка к работе: проверка натяжения ремней, установка франкфуртов (система Redi Lock™ — без дополнительного инструмента), подключение к сети 380 В, подключение пылесоса или воды.
2. Управление: машина перемещается оператором вручную за складную эргономичную рукоятку. Направление движения — вдоль обрабатываемой полосы.
3. Переключение скоростей: перестановка шкива с одного вала на другой для изменения скорости с 1000 на 600 об/мин и наоборот.
4. Регулировка: положение колёсной оси регулируется винтом подъёма колёс для обеспечения полного прилегания траверс к поверхности.
5. Техника безопасности: обязательное использование противошумных наушников, защитных очков, перчаток. При мокрой шлифовке — индивидуальные средства защиты.

Срок обучения:

• Базовый курс: 6–8 часов (изучение руководства, пробные проходы);
• Достаточная квалификация: 2–3 рабочие смены (16–24 часа);
• Полная самостоятельность: 4–6 смен.

Быстрая смена оператора: благодаря быстросменному креплению инструмента (1 минута на замену) и простой регулировке, новый оператор выходит на 70–80 % производительности в течение первой смены. Руководство по эксплуатации содержит все необходимые схемы и таблицы.

Важное преимущество: возможность установки до трёх дополнительных наборных грузов (опция) позволяет увеличить производительность в 2 раза. Допускается работа машины и без груза.

Конструкция и комплектация

Конструктивные особенности:

• Рама: сварная стальная конструкция с возможностью складывания рукояти для транспортировки (габариты в сложенном виде: 700 × 1250 × 765 мм).
• Привод: клиноремённая передача (5 ремней XPZ 800) от электродвигателя к шпинделям траверс.
• Двигатель: асинхронный трёхфазный АДМ 132 М4 (11 кВт, 380 В), российского производства, с автоматом защиты.
• Система крепления инструмента: «Франкфурт» с быстросменным креплением Redi Lock™ — замена без дополнительных крепёжных элементов.
• Траверсы: четыре, с вмонтированным упругим элементом, который обеспечивает плотное прилегание инструмента к поверхности и выполняет функцию предохранительной муфты. На лицевой стороне каждой траверсы — 3 ложемента для быстрой установки/замены инструмента.
• Планетарный механизм: схема расположения планшайб с рабочей площадью до 120 см.
• Защита: резиновые уплотнения-фартуки, препятствующие выходу пыли и защищающие оператора от вылета осколков.
• Подключение пылесоса: переходник диаметром 50 мм.
• Подача воды: через полые валы, регулировка шаровым краном на стойке рамы.
• Колёса: практически мгновенный перевод из рабочего положения в транспортное одним движением ноги.

Упаковка:

Машина поставляется в стрейч-плёнке, обеспечивающей защиту от пыли, влаги и механических повреждений при транспортировке и хранении.

Комплект поставки:

Важно: франкфурты (шлифовальные и полировальные) в комплект поставки не входят и заказываются отдельно. Наборные грузы (до 3 шт.) — опция.

Эксплуатация, расходники и сервис

Эксплуатационные требования:

• Электропитание: трёхфазная сеть 380 В, 50 Гц. Автомат защиты по тепловой нагрузке, току утечки и короткому замыканию. Класс защиты IP54.
• Обслуживание: проверка натяжения ремней каждые 50 часов работы; замена ремней при появлении признаков износа; очистка траверс от налипания бетона для сохранения балансировки; проверка упругого элемента в траверсах.
• Условия работы: закрытые помещения и открытые площадки с температурой от −10 °C до +40 °C.
• Мокрая шлифовка: подключение к магистральному водопроводу через шаровой кран. Требует индивидуальных средств защиты.
• Важно: следует регулярно после каждой смены чистить траверсы и инструмент от налипаний бетона. Вследствие этого возможна разбалансировка траверс, появление вибрации, ухудшение ресурса франкфуртов и упругого элемента. То же может происходить при применении некачественных франкфуртов других производителей.

Расходные материалы:

Сервис:

• Гарантия на машину — 1 год с момента продажи при соблюдении условий эксплуатации.
• Гарантия на электродвигатель — в соответствии с гарантийными обязательствами изготовителя.
• Сервисные центры СПЛИТСТОУН расположены в Москве и регионах России.
• Ремонтопригодность высокая: стандартные подшипники, ремни и двигатель доступны на рынке.

Краткая спецификация (для ТЗ/тендера)

Наименование: Машина мозаично-шлифовальная двухскоростная Сплитстоун GM-4811 Crab

Назначение: Выравнивание, шлифование и полирование конструкционных и отделочных материалов покрытий полов, удаление старых полимерных покрытий на больших объёмах

Технические характеристики:

• Ширина обрабатываемой полосы: 1200 мм
• Количество траверс: 4
• Количество франкфуртов: 12 шт
• Система крепления инструмента: «Франкфурт» / Redi Lock™
• Частота вращения траверс: 1000 / 600 об/мин
• Модель электродвигателя: АДМ 132 М4
• Мощность двигателя: 11 кВт
• Напряжение: 380 В, 50 Гц, трёхфазный
• Количество и тип ремней: 5 ремней клиновых XPZ 800
• Габариты рабочие: 1410 × 1250 × 1140 мм
• Габариты транспортные: 700 × 1250 × 765 мм
• Масса снаряжённая: 296 кг
• Масса без груза: 238 кг
• Производительность (ориентировочная): 45 м²/ч одним сегментом
• Гарантия: 1 год

Упаковка: стрейч-плёнка.

Комплект поставки: машина, паспорт изделия, паспорт двигателя, противошумные наушники, руководство по эксплуатации.

Опционально: франкфурты шлифовальные и полировальные (заказываются отдельно), наборные грузы (до 3 шт.).

Требования к упаковке и маркировке:

Поставляемое оборудование должно быть упаковано в стрейч-плёнку, обеспечивающую защиту от пыли, влаги и механических повреждений при транспортировке и хранении. Упаковка должна обеспечивать сохранность оборудования при транспортировке автомобильным и железнодорожным транспортом.

Часто задаваемые вопросы

Вопрос: В чём отличие GM-4811 Crab от GM-245?

Ответ: GM-4811 Crab имеет четыре траверсы и ширину обработки 1200 мм (у GM-245 — две траверсы и 600 мм). Модель GM-4811 Crab производительнее в два раза за счёт планетарной системы шлифования и предназначена для больших объёмов работ. GM-245 более компактна и манёвренна.

Вопрос: Что такое планетарная система шлифования?

Ответ: Это схема расположения планшайб с рабочей площадью до 120 см. При таком расположении реализована планетарная система шлифования, которая позволяет повысить потенциал производительности в десятки раз по сравнению с однотраверсными машинами.

Вопрос: Можно ли работать без дополнительных грузов?

Ответ: Да, работа без груза допускается. Однако оптимальное использование дополнительной нагрузки (до 3 наборных грузов, опция) позволяет увеличить производительность в 2 раза. Рекомендуется использовать грузы при грубой и средней шлифовке.

Вопрос: Как переключается скорость вращения траверс?

Ответ: Перестановкой шкива с одного вала на другой. Переключение занимает несколько минут.

Вопрос: Нужен ли водяной охладитель?

Ответ: Машина поддерживает как сухую, так и мокрую шлифовку. При мокрой обработке вода подаётся через полые валы, регулировка — шаровым краном на стойке рамы. Подключение к магистральному водопроводу. Мокрая обработка требует индивидуальных средств защиты.

Вопрос: Можно ли шлифовать вплотную к стене?

Ответ: Да. Легко снимаемые боковые стенки купола позволяют шлифовать вплотную к вертикальным препятствиям.

Вопрос: Сколько времени занимает замена франкфуртов?

Ответ: Не более 1 минуты. Франкфурты крепятся на траверсу путём вставки в специальные пазы без использования дополнительных крепёжных элементов (система Redi Lock™).

Вопрос: Какой ресурс франкфуртов?

Ответ: Ресурс зависит от типа франкфурта и твёрдости обрабатываемого материала:

• Обдирочные PCD: до 1000–1600 м²;
• Шлифовальные бетон N000 Premium: до 1500 м²;
• Шлифовальные бетон N0 Standart: до 500 м²;
• Полировальные N7 Premium: до 3000 м².

Вопрос: Есть ли инструкция на русском языке?

Ответ: Да. Руководство по эксплуатации поставляется в комплекте с машиной. Электронную версию можно запросить у дилера СПЛИТСТОУН.

Вопрос: Какое напряжение питания требуется?

Ответ: Только 380 В, трёхфазная сеть. Подключение к однофазной сети 220 В невозможно.

Вопрос: Сколько операторов нужно для работы с машиной?

Ответ: Достаточно одного оператора. Машина перемещается вручную за складную рукоятку. Для транспортировки на объекте может потребоваться второй человек из-за массы 296 кг (снаряжённая).

Вопрос: В какой упаковке поставляется машина?

Ответ: Машина поставляется в стрейч-плёнке, обеспечивающей защиту от пыли, влаги и механических повреждений при транспортировке и хранении.
