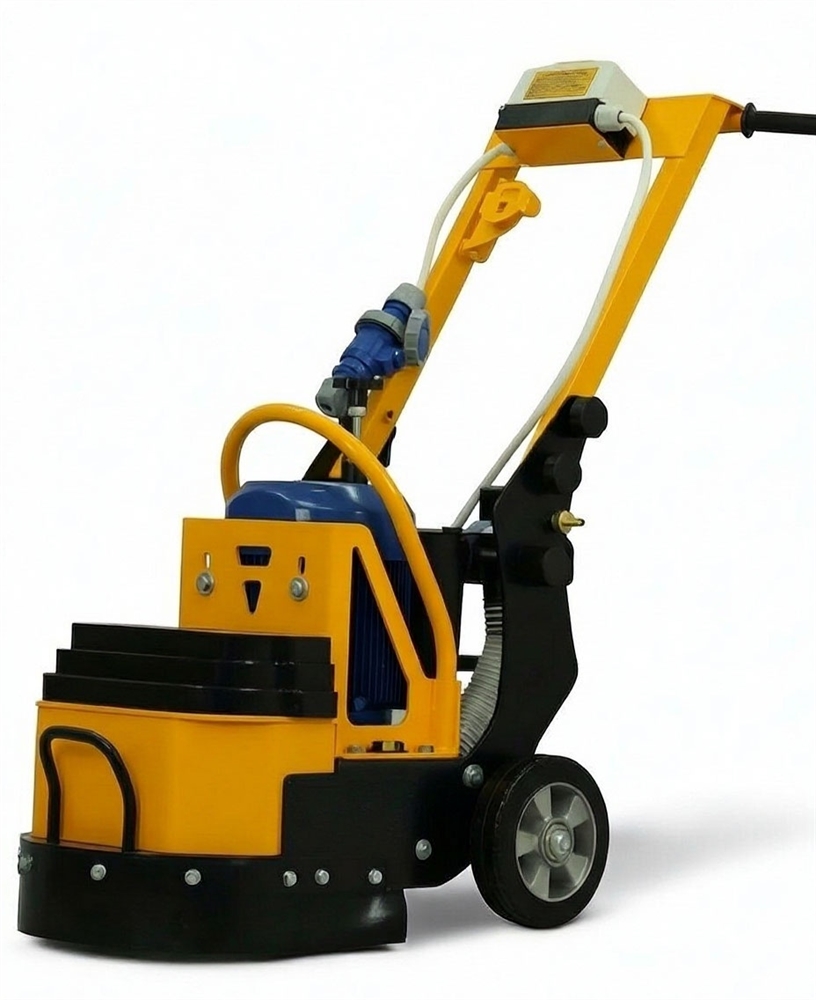

Мозаично-шлифовальная машина Сплитстоун GM-122-4

Что за модель и для каких задач

Сплитстоун GM-122-4 — однотраверсная мозаично-шлифовальная машина российского производства, предназначенная для выравнивания, шлифования и полирования конструкционных и отделочных материалов покрытий полов, а также удаления старых полимерных покрытий. Модель оснащена трёхфазным электродвигателем мощностью 4 кВт и имеет фиксированную скорость вращения траверс 1000 об/мин.

Ключевой технологический принцип: одна траверса с тремя франкфуртами обеспечивает обработку полосы шириной 300 мм за один проход. Благодаря укороченной базе машина более компактна и манёвренна по сравнению с другими моделями. Данная модификация получила регулировку, позволяющую выставлять шлифовальную траверсу относительно обрабатываемой поверхности.

Машины этой модели отличаются высокой производительностью (в 3–5 раз выше, чем у западных аналогов) и качеством выполнения работ. Имеют улучшенный дизайн и высокие потребительские качества.

Для каких задач предназначена:

• Выравнивание и шлифование бетонных, мозаичных, мраморных и гранитных полов;
• Удаление старых полимерных покрытий, эпоксидных смол, клея, краски;
• Черновая и финишная шлифовка (от грубой обдирки до полировки);
• Подготовка поверхностей под финишные покрытия;
• Полировка составом Hiperhard.

Отличие от модели GM-122-2,2: GM-122-4 имеет трёхфазный двигатель мощностью 4 кВт (у модели 2,2 кВт — однофазный 220 В, 500 об/мин). Модель 4 кВт выигрывает при грубой и средней шлифовке бетона. Модель 2,2 кВт — при работе в помещениях без трёхфазной сети.

Отличие от модели GM-245: GM-122-4 — однотраверсная (ширина 300 мм), GM-245 — двухтраверсная (ширина 600 мм). GM-122-4 более компактна и манёвренна, GM-245 производительнее на больших площадях.

Обоснование выбора

Эксплуатационные преимущества:

1. Высокая производительность. Производительность 8 м²/ч одним сегментом. По данным производителя, машины этой модели в 3–5 раз производительнее западных аналогов. Для сравнения: ручная шлифовка болгаркой с алмазной чашкой даёт 2–4 м²/ч.
2. Компактность и манёвренность. Благодаря укороченной базе машина более компактна и манёвренна по сравнению с другими моделями. Транспортные габариты 665 × 580 × 635 мм позволяют перевозить её в багажнике легкового автомобиля.
3. Регулировка траверсы. Модификация GM-122-4 получила регулировку, позволяющую выставлять шлифовальную траверсу относительно обрабатываемой поверхности. Это обеспечивает точное прилегание инструмента и равномерную обработку.
4. Съёмное ограждение. Ограждение инструмента является регулируемым и съёмным, что позволяет легко очищать планшайбу после работы, а износостойкий резиновый уплотнитель ограждения обеспечивает плотное прилегание к обрабатываемой поверхности.
5. Ремонтопригодность. Стандартный российский электродвигатель АИР 100 S2, клиновые ремни XPZ 825 — всё доступно на рынке. Сервис через дилерскую сеть СПЛИТСТОУН.

Вывод: машина эффективна на объектах от 200–500 м², где требуется компактное и манёвренное оборудование для шлифовки и полировки. Возможность работы в труднодоступных местах и перевозки в легковом автомобиле делает её универсальным решением для небольших объектов и ремонтных работ.

​​​​​​​Области применения

Промышленные и складские полы:

• Подготовка оснований под топпинговые и упрочнённые полы;
• Удаление старых полимерных покрытий;
• Выравнивание бетонных плит.

Коммерческие объекты:

• Торговые центры, паркинги, логистические комплексы;
• Спортивные объекты с бетонным основанием.

Гражданское строительство:

• Подготовка полов под полимерные покрытия;
• Шлифовка и полировка мозаичных, мраморных, гранитных полов;
• Реставрация бетонных и каменных оснований;
• Работа в стеснённых условиях (квартиры, офисы, небольшие помещения).

Ограничение: машина предназначена для работы в закрытых помещениях и на открытых площадках при температуре от −10 °C до +40 °C. Не предназначена для взрывоопасных зон.

​​​​​​​Результат / ценность

Количественные показатели:

• Производительность: 8 м²/ч одним сегментом. При использовании 3 сегментов — до 24 м²/ч теоретической производительности (с учётом проходов).
• Ширина обработки за один проход: 300 мм. Для обработки 1000 м² полосой 300 мм потребуется 3333 погонных метра проходов.
• Минимальная необработанная зона: всего 1,5 см вдоль вертикального препятствия (стены, бордюра).
• Компактность: транспортные габариты 665 × 580 × 635 мм, масса без груза 96 кг.
• Масштаб: 80 % российского парка мозаично-шлифовальных машин — продукция СПЛИТСТОУН. Компания работает на рынке 25 лет.

Качественные показатели:

• Плоскостность. Одна траверса с тремя франкфуртами обеспечивает высокое качество обработки. Регулировка траверсы относительно поверхности повышает точность.
• Отсутствие вибрации. Хорошая балансировка траверсы и франкфуртов. Разница положения франкфурта относительно центра вращения не превышает 0,5 мм.
• Готовность под финишное покрытие. После обработки поверхность пригодна для нанесения грунтовок и полимерных составов.
• Работа вплотную к стене. Легко снимаемые боковые стенки купола позволяют шлифовать вплотную к вертикальным препятствиям.
• Удобство обслуживания. Съёмное ограждение позволяет легко очищать планшайбу после работы.

Ценность для заказчика:

​​​​​​​Замена оборудования и рабочей силы

Какое оборудование заменяет:

Сколько заменяет рабочих:

При условии сохранения качества поверхности:

• 1 оператор GM-122-4 заменяет 2–3 оператора ручной шлифовки при грубой и средней обработке;
• 1 оператор заменяет 3–4 оператора при финишной шлифовке и полировке на средних площадях;
• При работе вплотную к стенам и в труднодоступных местах преимущество сохраняется за счёт минимальной необработанной зоны (1,5 см) и компактности.

Экономия времени в трудозатратах:

• На 500 м²: экономия от 80 до 120 человеко-часов;
• На 1000 м²: экономия от 160 до 240 человеко-часов;
• На 5000 м²: экономия от 800 до 1200 человеко-часов.

​​​​​​​Обучение персонала

Сложность обучения: низкая. Машина имеет простую конструкцию с одной траверсой и фиксированной скоростью вращения.

Основные навыки:

1. Подготовка к работе: проверка натяжения ремней, установка франкфуртов (система Redi Lock™ — без дополнительного инструмента), подключение к сети 380 В, подключение пылесоса или воды.
2. Управление: машина перемещается оператором вручную за складную эргономичную рукоятку. Направление движения — вдоль обрабатываемой полосы.
3. Регулировка траверсы: выставление шлифовальной траверсы относительно обрабатываемой поверхности.
4. Регулировка: положение колёсной оси регулируется винтом подъёма колёс для обеспечения полного прилегания траверсы к поверхности.
5. Техника безопасности: обязательное использование противошумных наушников, защитных очков, перчаток. При мокрой шлифовке — индивидуальные средства защиты.

Срок обучения:

• Базовый курс: 2–4 часа (изучение руководства, пробные проходы);
• Достаточная квалификация: 1 рабочая смена (8 часов);
• Полная самостоятельность: 2–3 смены.

Быстрая смена оператора: благодаря быстросменному креплению инструмента (1 минута на замену) и простой регулировке, новый оператор выходит на 70–80 % производительности в течение первой смены. Руководство по эксплуатации содержит все необходимые схемы и таблицы.

Важное преимущество: возможность установки до трёх дополнительных наборных грузов (опция) позволяет увеличить производительность в 2 раза. Допускается работа машины и без груза.

​​​​​​​Конструкция и комплектация

Конструктивные особенности:

• Рама: сварная стальная конструкция с возможностью складывания рукояти для транспортировки (габариты в сложенном виде: 665 × 580 × 635 мм).
• Привод: клиноремённая передача (2 ремня XPZ 825) от электродвигателя к шпинделю траверсы.
• Двигатель: асинхронный трёхфазный АИР 100 S2 (4 кВт, 380 В), российского производства, с автоматом защиты.
• Система крепления инструмента: «Франкфурт» с быстросменным креплением Redi Lock™ — замена без дополнительных крепёжных элементов.
• Траверса: одна, с вмонтированным упругим элементом, который обеспечивает плотное прилегание инструмента к поверхности и выполняет функцию предохранительной муфты. На лицевой стороне — 3 ложемента для быстрой установки/замены инструмента.
• Ограждение: регулируемое и съёмное, с износостойким резиновым уплотнителем, обеспечивающим плотное прилегание к обрабатываемой поверхности.
• Подключение пылесоса: переходник диаметром 50 мм.
• Подача воды: через полые валы, регулировка шаровым краном на стойке рамы.
• Колёса: практически мгновенный перевод из рабочего положения в транспортное одним движением ноги.

Упаковка:

Машина поставляется в стрейч-плёнке, обеспечивающей защиту от пыли, влаги и механических повреждений при транспортировке и хранении.

Комплект поставки:

Важно: франкфурты (шлифовальные и полировальные) в комплект поставки не входят и заказываются отдельно. Наборные грузы (до 3 шт.) — опция.

​​​​​​​Эксплуатация расходники и сервис

Эксплуатационные требования:

• Электропитание: трёхфазная сеть 380 В, 50 Гц. Автомат защиты по тепловой нагрузке, току утечки и короткому замыканию. Класс защиты IP54.
• Обслуживание: проверка натяжения ремней каждые 50 часов работы; замена ремней при появлении признаков износа; очистка траверсы от налипания бетона для сохранения балансировки; проверка упругого элемента в траверсе; очистка планшайбы через съёмное ограждение.
• Условия работы: закрытые помещения и открытые площадки с температурой от −10 °C до +40 °C.
• Мокрая шлифовка: подключение к магистральному водопроводу через шаровой кран. Требует индивидуальных средств защиты.
• Важно: следует регулярно после каждой смены чистить траверсы и инструмент от налипаний бетона. Вследствие этого возможна разбалансировка траверс, появление вибрации, ухудшение ресурса франкфуртов и упругого элемента. То же может происходить при применении некачественных франкфуртов других производителей.

Расходные материалы:

Сервис:

• Гарантия на машину — 1 год с момента продажи при соблюдении условий эксплуатации.
• Гарантия на электродвигатель — в соответствии с гарантийными обязательствами изготовителя.
• Сервисные центры СПЛИТСТОУН расположены в Москве и регионах России.
• Ремонтопригодность высокая: стандартные подшипники, ремни и двигатель доступны на рынке.

​​​​​​​Краткая спецификация (для ТЗ/тендера)

Наименование: Машина мозаично-шлифовальная Сплитстоун GM-122-4

Назначение: Выравнивание, шлифование и полирование конструкционных и отделочных материалов покрытий полов, удаление старых полимерных покрытий

Технические характеристики:

• Ширина обрабатываемой полосы: 300 мм
• Количество траверс: 1
• Количество франкфуртов: 3 шт
• Система крепления инструмента: «Франкфурт» / Redi Lock™
• Частота вращения траверс: 1000 об/мин
• Модель электродвигателя: АИР 100 S2
• Мощность двигателя: 4 кВт
• Напряжение: 380 В, 50 Гц, трёхфазный
• Количество и тип ремней: 2 ремня клиновых XPZ 825
• Габариты рабочие: 965 × 580 × 1055 мм
• Габариты транспортные: 665 × 580 × 635 мм
• Масса снаряжённая: 126 кг
• Масса без груза: 96 кг
• Производительность (ориентировочная): 8 м²/ч одним сегментом
• Гарантия: 1 год

Упаковка: стрейч-плёнка.

Комплект поставки: машина, паспорт изделия, паспорт двигателя, противошумные наушники, руководство по эксплуатации.

Опционально: франкфурты шлифовальные и полировальные (заказываются отдельно), наборные грузы (до 3 шт.).

Требования к упаковке и маркировке:

Поставляемое оборудование должно быть упаковано в стрейч-плёнку, обеспечивающую защиту от пыли, влаги и механических повреждений при транспортировке и хранении. Упаковка должна обеспечивать сохранность оборудования при транспортировке автомобильным и железнодорожным транспортом.

​​​​​​​Часто задаваемые вопросы

Вопрос: В чём отличие GM-122-4 от GM-122-2,2?

Ответ: GM-122-4 имеет трёхфазный двигатель мощностью 4 кВт (380 В) и скорость 1000 об/мин. GM-122-2,2 имеет однофазный двигатель мощностью 2,2 кВт (220 В) и скорость 500 об/мин. Модель 4 кВт выигрывает при грубой и средней шлифовке бетона, модель 2,2 кВт — при работе в помещениях без трёхфазной сети.

Вопрос: В чём отличие GM-122-4 от GM-245?

Ответ: GM-122-4 — однотраверсная машина шириной обработки 300 мм, более компактная и манёвренная. GM-245 — двухтраверсная машина шириной 600 мм, производительнее на больших площадях. GM-122-4 предпочтительна для стеснённых условий и небольших объектов.

Вопрос: Можно ли работать без дополнительных грузов?

Ответ: Да, работа без груза допускается. Однако оптимальное использование дополнительной нагрузки (до 3 наборных грузов, опция) позволяет увеличить производительность в 2 раза. Рекомендуется использовать грузы при грубой и средней шлифовке.

Вопрос: Нужен ли водяной охладитель?

Ответ: Машина поддерживает как сухую, так и мокрую шлифовку. При мокрой обработке вода подаётся через полые валы, регулировка — шаровым краном на стойке рамы. Подключение к магистральному водопроводу. Мокрая обработка требует индивидуальных средств защиты.

Вопрос: Можно ли шлифовать вплотную к стене?

Ответ: Да. Легко снимаемые боковые стенки купола позволяют шлифовать вплотную к вертикальным препятствиям. Минимальная необработанная зона — всего 1,5 см.

Вопрос: Сколько времени занимает замена франкфуртов?

Ответ: Не более 1 минуты. Франкфурты крепятся на траверсу путём вставки в специальные пазы без использования дополнительных крепёжных элементов (система Redi Lock™).

Вопрос: Как очищать планшайбу после работы?

Ответ: Ограждение инструмента является регулируемым и съёмным, что позволяет легко очищать планшайбу после работы. Износостойкий резиновый уплотнитель ограждения обеспечивает плотное прилегание к обрабатываемой поверхности.

Вопрос: Какой ресурс франкфуртов?

Ответ: Ресурс зависит от типа франкфурта и твёрдости обрабатываемого материала:

• Обдирочные PCD: до 1000–1600 м²;
• Шлифовальные бетон N000 Premium: до 1500 м²;
• Шлифовальные бетон N0 Standart: до 500 м²;
• Полировальные N7 Premium: до 3000 м².

Вопрос: Есть ли инструкция на русском языке?

Ответ: Да. Руководство по эксплуатации поставляется в комплекте с машиной. Электронную версию можно запросить у дилера СПЛИТСТОУН.

Вопрос: Какое напряжение питания требуется?

Ответ: Только 380 В, трёхфазная сеть. Подключение к однофазной сети 220 В невозможно.

Вопрос: Сколько операторов нужно для работы с машиной?

Ответ: Достаточно одного оператора. Машина перемещается вручную за складную рукоятку. Для транспортировки на объекте может потребоваться второй человек из-за массы 126 кг (снаряжённая).

Вопрос: В какой упаковке поставляется машина?

Ответ: Машина поставляется в стрейч-плёнке, обеспечивающей защиту от пыли, влаги и механических повреждений при транспортировке и хранении.
