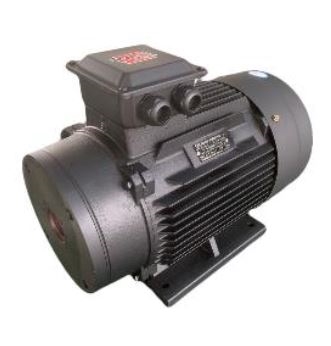

Мотор H160 15 KW (межосевое расстояние 87мм)

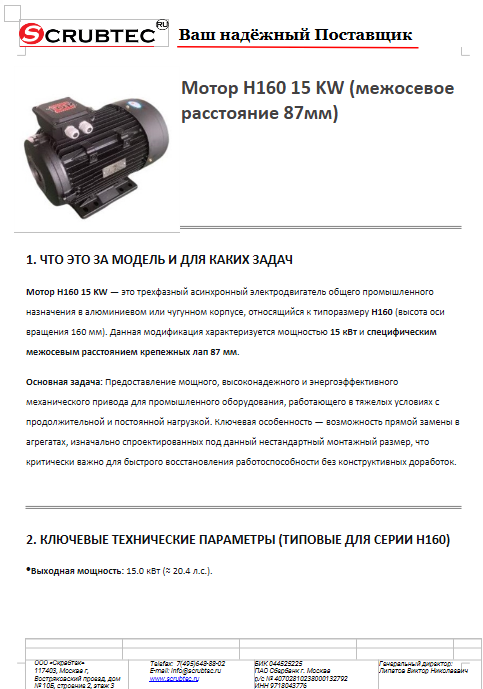

Презентация

Клик по картинке открывает файл в новой вкладке. Кнопка ниже — для скачивания.

1. ЧТО ЭТО ЗА МОДЕЛЬ И ДЛЯ КАКИХ ЗАДАЧ

Мотор H160 15 KW — это трехфазный асинхронный электродвигатель общего промышленного назначения в алюминиевом или чугунном корпусе, относящийся к типоразмеру H160 (высота оси вращения 160 мм). Данная модификация характеризуется мощностью 15 кВт и специфическим межосевым расстоянием крепежных лап 87 мм.

Основная задача: Предоставление мощного, высоконадежного и энергоэффективного механического привода для промышленного оборудования, работающего в тяжелых условиях с продолжительной и постоянной нагрузкой. Ключевая особенность — возможность прямой замены в агрегатах, изначально спроектированных под данный нестандартный монтажный размер, что критически важно для быстрого восстановления работоспособности без конструктивных доработок.

2. КЛЮЧЕВЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ (ТИПОВЫЕ ДЛЯ СЕРИИ H160)

• Выходная мощность: 15.0 кВт (≈ 20.4 л.с.).

• Количество полюсов: Наиболее сбалансированным и распространенным для данной мощности является исполнение 4P (четыре полюса). Возможно исполнение 2P для высокооборотных применений.

• Синхронная/номинальная скорость (4P, 50 Гц): 1500 / ≈ 1470-1480 об/мин.

• Класс энергоэффективности: IE3 (Премиум), что является обязательным требованием в ЕС и РФ для двигателей данной мощности с 2017 года. Возможно исполнение IE4 по запросу.

• Напряжение питания: 3~ 400 В, 50 Гц (базовое). Стандартно доступны версии на 230/400 В (Δ/Y) и 690 В.

• Номинальный ток (400В, 50Гц, 4P): ≈ 28.5 – 30.5 А.

• Коэффициент мощности (cos φ): ≈ 0.89 – 0.91.

• Номинальный крутящий момент (4P): ≈ 97.5 Н·м (расчет: 9550 * 15 / 1470).

• Пусковой момент (Mп/Mn): 2.1 – 2.4 от номинального (≈ 205 – 234 Н·м).

• Пусковой ток (Iп/In): 7.0 – 9.0 от номинального.

• Степень защиты (IP): IP55 (стандарт). Опционально IP56, IP65.

• Класс изоляции: F (155°C), часто с системой встроенного теплового контроля (PTC или PT100).

• Режим работы: S1 (продолжительный).

• Способ монтажа: IM B3 (горизонтальный на лапах).

• Масса (алюминиевый корпус): 75 – 90 кг.

3. ОБОСНОВАНИЕ СТОИМОСТИ

Стоимость обусловлена мощностью, высоким КПД, материалами и специализированным исполнением:

• Высокая мощность и материалы: Производство двигателя 15 кВт требует значительного количества меди и электротехнической стали высокого качества. Усиленная конструкция корпуса и вала для передачи большого крутящего момента.

• Специализированное монтажное исполнение (87 мм): Для типоразмера H160 стандартными являются расстояния 108 мм, 140 мм и др. Изготовление под заказ с межосевым 87 мм означает нестандартную оснастку, малые партии и, как следствие, более высокую удельную стоимость производства.

• Класс энергоэффективности IE3: Достижение КПД >92% требует применения дорогостоящей тонкосортной стали с низкими потерями, точнейшей намотки и пропитки обмоток, оптимизированной системы охлаждения.

• Компоненты для тяжелого режима: Усиленные подшипники (чаще всего №6311 на приводном конце) с повышенным ресурсом. Массивная клеммная коробка с возможностью подключения кабеля большого сечения (≥ 10 мм²). Наличие систем мониторинга состояния.

• Сертификация и соответствие: Затраты на обязательную сертификацию по ТР ТС 004/2011 (для РФ/ЕАЭС), соответствие директивам ЕС (НИ, ЭМС), проведение типовых испытаний.

4. ОБЛАСТИ ПРИМЕНЕНИЯ

Двигатель предназначен для привода мощного и ответственного оборудования:

• Насосное оборудование: Погружные скважинные насосы большого диаметра, мощные сетевые и циркуляционные насосы в ЖКХ и промышленности, шламовые и канализационные насосы высокого давления.

• Вентиляционные и компрессорные системы: Центробежные вентиляторы главного проветривания, дымососы котельных установок, мощные воздуходувки, промышленные винтовые компрессоры.

• Подъемно-транспортное оборудование: Лебедки, тельферы, конвейеры большой длины и производительности, элеваторы зерновые.

• Обрабатывающая промышленность: Приводы тяжелых токарных, фрезерных, шлифовальных станков, гильотинных ножниц, прессов.

• Смесительное и дробильно-размольное оборудование: Бетоносмесители принудительного действия, смесители для сыпучих материалов, молотковые и щековые дробилки средней мощности.

• Прочее: Валы отбора мощности, генераторные установки, испытательные стенды.

5. РЕЗУЛЬТАТ И ЦЕННОСТЬ. МАСШТАБ

Итоговый результат: Обеспечение безотказной работы энергоемкого технологического оборудования с одновременным значительным снижением эксплуатационных затрат на электроэнергию.

Детализированная ценность и экономический масштаб:

• Максимальная экономия электроэнергии: При переходе с двигателя класса IE1 (типичного для старых АИР) на IE3 экономия КПД составляет 4-7%. Для двигателя 15 кВт при работе 8000 часов в год это 4800 – 8400 кВт*ч экономии (≈ 29 000 – 50 000 рублей/год при тарифе 6 руб/кВт*ч).

• Страхование от длительных простоев: Возможность прямой замены (межосевое 87 мм) исключает недельный простой оборудования на проектирование и изготовление переходной рамы. Стоимость простоя производства может на порядок превышать стоимость двигателя.

• Снижение затрат на обслуживание: Высокий класс защиты и надежные подшипники увеличивают межремонтный интервал. Снижается частота плановых остановок для обслуживания.

• Масштабный эффект для предприятия: Модернизация приводов ключевых агрегатов (например, 5-7 насосов или вентиляторов) с помощью таких двигателей может снизить годовое энергопотребление предприятия на сотни тысяч киловатт-часов, что является существенным вкладом в программу энергосбережения.

6. ЗАМЕНА ОБОРУДОВАНИЯ И ЭКОНОМИЯ ТРУДОЗАТРАТ

• Какое оборудование заменяет:

  • Устаревшие двигатели АИР160S4/M4 (15 кВт) с классом IE1, чугунным корпусом и стандартным межосевым расстоянием.

  • Импортные двигатели-аналоги (в составе специфического насосного, вентиляторного или станкового оборудования), где межосевое 87 мм является конструктивной особенностью агрегата.

  • Двигатели, вышедшие из строя из-за перегрева или низкой стойкости к условиям среды.

• Экономия времени в трудозатратах:

  • На замену (при совпадении размеров): 4-6 часов (с учетом веса и сложности центровки). Избежание изготовления адаптера экономит 24-40 часов работы конструктора, технолога и слесаря.

  • На обслуживание: Отсутствие необходимости в периодической перезаправке подшипников смазкой экономит 3-5 человеко-часов в год.

• Влияние на численность персонала: Повышенная надежность двигателей такого калибра позволяет снизить риски аварийных ситуаций, что влияет на распределение фонда рабочего времени ремонтного цеха в пользу планово-предупредительных, а не аварийных работ.

7. НА СКОЛЬКО ЛЕГКО ОБУЧИТЬ ПЕРСОНАЛ

Эксплуатация двигателя как компонента не требует специального обучения. К обучению привлекается персонал, ответственный за его интеграцию и обслуживание:

1. Критический инструктаж для специалистов ОМТС и мастеров: Жесткое правило — проверка трех размеров перед заказом: мощность (15 кВт), высота оси (160 мм), межосевое расстояние (87 мм). Ошибка в любом из них фатальна.

2. Квалификация монтажной бригады: Обязательное умение работать с тяжелым оборудованием (тали, стропы). Навыки прецизионной центровки с использованием лазерных систем — обязательное требование. Неправильная центровка для двигателя 15 кВт приведет к быстрому разрушению подшипников.

3. Электромонтаж: Подключение силовых цепей (кабель сечением 10-16 мм²), настройка защитной аппаратуры (автоматы, тепловые реле, УПП/ЧП).

Смена операторов технологического оборудования, в состав которого входит двигатель, не требует их обучения особенностям двигателя.

8. КОНСТРУКЦИЯ И КОМПЛЕКТАЦИЯ

• Корпус: Чаще чугунный (СЧ20-25) для мощностей от 15 кВт и выше, реже — усиленный алюминиевый сплав. Обеспечивает максимальную жесткость и виброустойчивость.

• Статор: Сердечник из лакированных листов электротехнической стали. Обмотка с изоляцией класса F, пропитанная методом VPI.

• Ротор: Короткозамкнутый, литой из алюминиевого сплава, с системой вентиляции. Тщательно динамически сбалансирован.

• Подшипниковые узлы: Радиальные шариковые или роликовые подшипники (№6311 или аналоги) на приводном конце. Уплотнения — комбинированные (лабиринт + контактное).

• Клеммная коробка: Чугунная или алюминиевая, степень защиты IP55. Поворотная на 180°. Включает силовой клеммник и колодку для 3-х датчиков PTC.

• Система охлаждения: Внешняя самовентиляция (IC 411). Вентилятор с металлическими лопастями.

• Комплектация: Двигатель, паспорт, руководство. Крепеж и шпонка — по отдельному заказу.

9. ЭКСПЛУАТАЦИЯ, РАСХОДНИКИ И СЕРВИС

• Условия эксплуатации:

  • Допустимое отклонение напряжения: ±5%.

  • Категорически требуется устройство плавного пуска или частотный преобразователь для ограничения пусковых токов (>200 А).

  • Обязательный контроль вибрации на месте установки. Допуск ≤ 2.8 мм/с.

  • Обеспечение свободного доступа охлаждающего воздуха.

• Расходные материалы: Для подшипников с пожизненной смазкой — отсутствуют. Для ременных передач — комплекты ремней.

• Сервисное обслуживание:

  • Ежесменный контроль: Температура, шум.

  • Ежемесячный контроль: Внешний осмотр, проверка крепежа.

  • Ежегодное ТО: Измерение сопротивления изоляции (>1 МОм при 25°C), диагностика вибрации, проверка затяжки силовых клемм.

  • Плановый ремонт: Замена подшипников (рекомендуемый интервал 25 000 – 35 000 моточасов).

10. КРАТКАЯ СПЕЦИФИКАЦИЯ (ДЛЯ ТЗ/ТЕНДЕРА)

11. ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ

В: Почему для двигателя 15 кВт критически важно устройство плавного пуска (УПП)?
О: Прямой пуск такого двигателя создает пусковой ток до 250 А. Это вызывает: 1) Просадку напряжения в сети, влияющую на другое оборудование. 2) Термический и механический удар по обмоткам двигателя. 3) Сильный рывок и износ механической передачи. УПП снижает пусковой ток в 2-3 раза, продлевая ресурс всей системы.

В: Данный двигатель с межосевым 87 мм — это стандарт?
О: Нет, это специальное исполнение. Стандартными для H160 являются расстояния 108 мм (короткая база), 140 мм (длинная база) и др. Размер 87 мм характерен для замены в конкретных, часто импортных агрегатах (например, некоторых линиях насосов или вентиляторов). Точный замер старого двигателя обязателен.

В: Можно ли заказать двигатель со встроенным тормозом или энкодером?
О: Да, обычно такие опции доступны. Это могут быть:

• Стандартный тормоз (DC инжекторный): Для быстрой остановки и удержания вала.

• Энкодер (инкрементальный или абсолютный): Для точного контроля скорости/положения в системах с ЧП.
  Запрос должен быть оформлен при заказе, так как установка требует конструктивных изменений на не приводном конце вала.

В: Какой диаметр вала у двигателя H160 на 15 кВт?
О: Для мощности 15 кВт в типоразмере H160 стандартным является диаметр вала 48 мм (реже 42 мм). Это мощный вал, рассчитанный на передачу высокого крутящего момента и восприятие значительных радиальных нагрузок. Размер шпоночного паза и его длину необходимо уточнять по чертежу.
